BASIC-50 Das Multitalent macht in jedem Raum eine gute Figur. Und es kann auf allen Gebieten punkten: Klar in der Optik, stark in der Heizleistung, hochwertig in der Verarbeitung, attraktiv beim Preis.Kompaktheizkörper für Warmwasser-BetriebBefestigungs-Set beigepackt, entspricht den Anforderungsklassen I und II der Richtlinie VDI 6036 Anforderungsklasse III auf Anfrage möglich Bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen Alle sichtbaren Befestigungsteile in HeizkörperfarbeKompaktheizkörper für Warmwasser-BetriebAnschluss an Kermi x-net Fußbodenheizung über Anschlussgarnitur x-link plus möglichBefestigungs-Set für Raumteiler-Montage lieferbarBefestigung von vorne nicht sichtbar50-mm-Mittenanschluss oder Anschlüsse nach unten, Nabenabstand baulängenabhängigAnschluss von oben (gegen Aufpreis), Nabenabstand baulängenabhängigElektro-Zusatzbetrieb möglich Heizstab bei Anschluss über Mittenanschluss nachrüstbar, bei seitlichem Anschluss nicht nachrüstbarFeuerverzinkung oder Korrosionsschutzbeschichtung lieferbar. Ganz klassisch mit geraden Querrohren.Vertikale D-Rohr-Profile, Basic-50 mit geraden, Basic-50 R mit weich gebogenen QuerrohrenWahlweise Anschluss seitlich oder mittig für höchste Planungsfreiheit bis zum SchlussAnschluss an Kermi x-net Fußbodenheizung durch Anschlussgarnitur x-link plus möglichAuch mit Elektro-Zusatzheizung oder reinem ElektrobetriebBasic-D für den einfachen Austausch von alten DIN-Radiatoren oder Flachheizkörpern durch übereinstimmende Nabenabstände

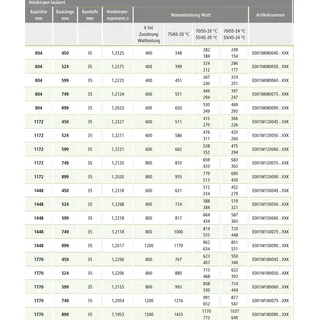

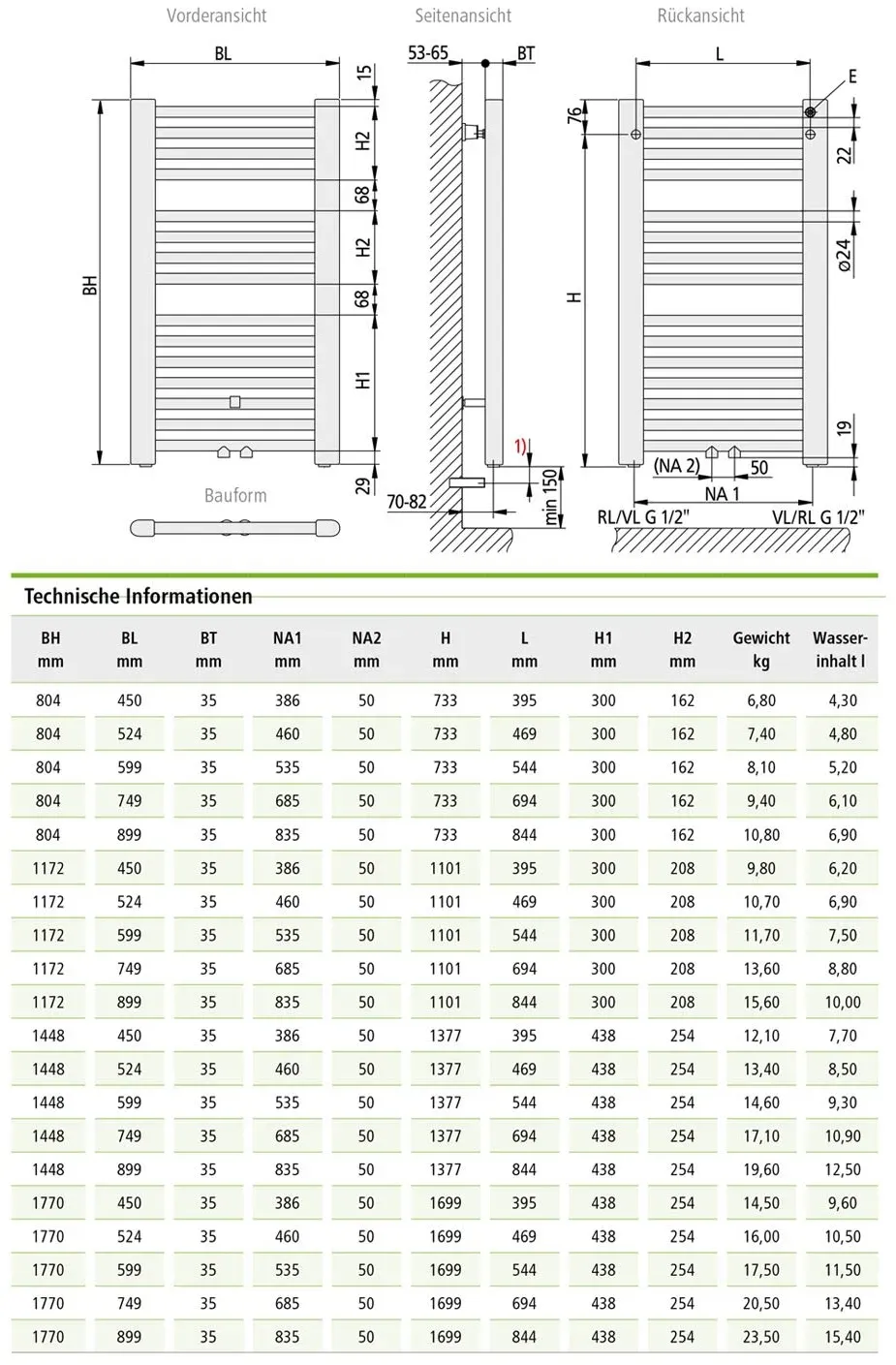

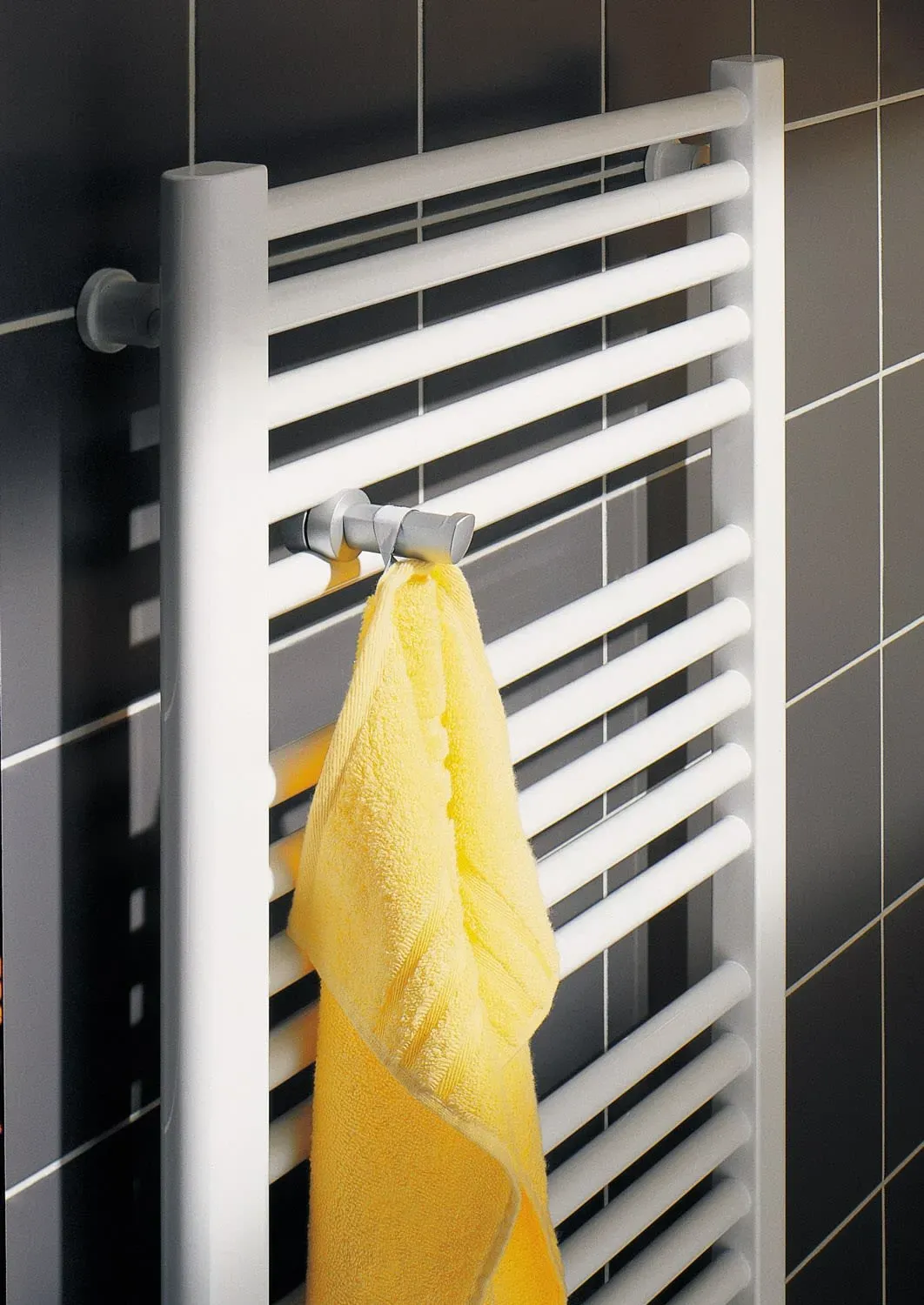

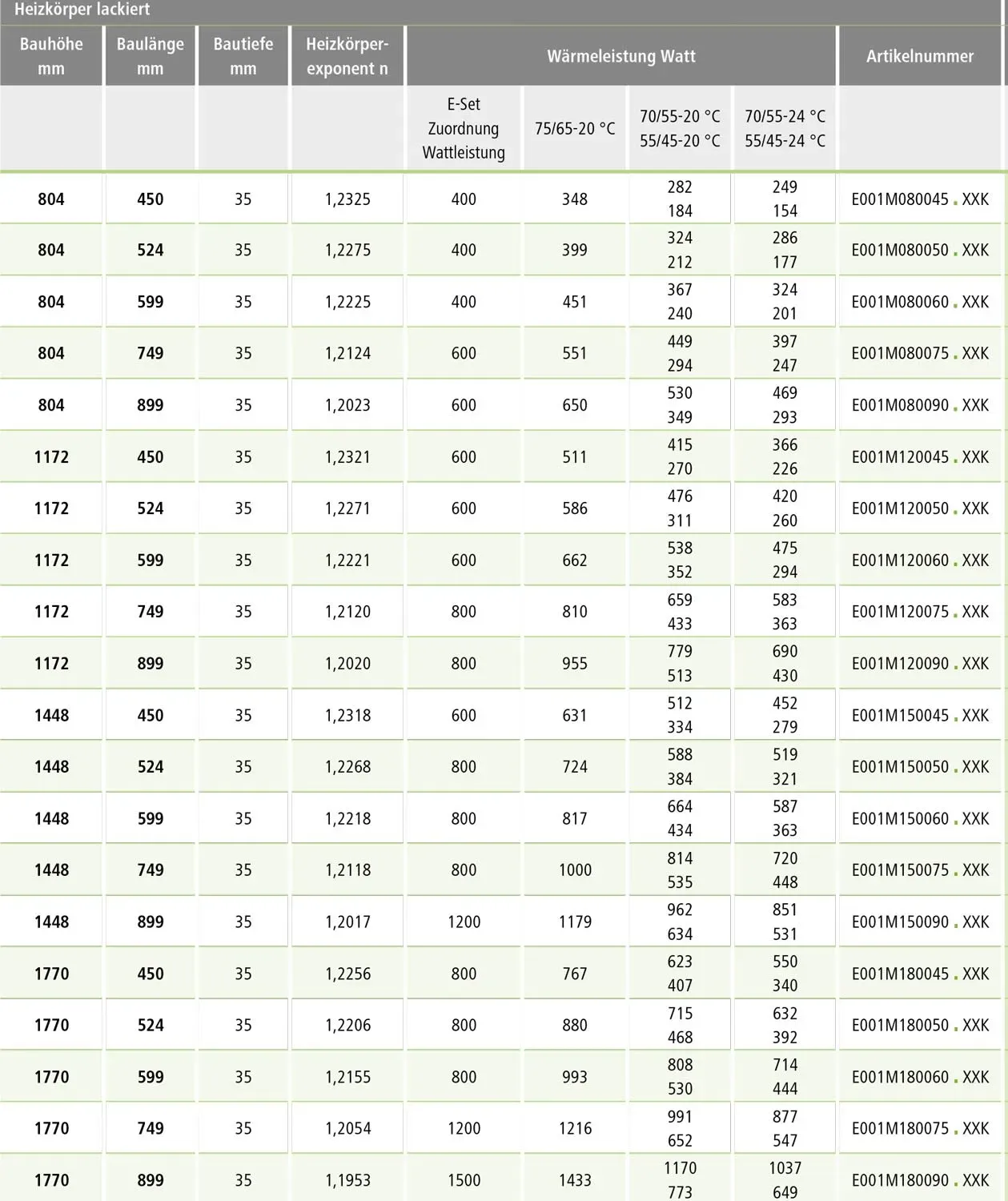

Allgemeine Beschreibung Der Kermi Basic 50 Heizkörper ist der Klassiker unter den Badheizkörpern. Er überzeugt durch sein zeitloses und modernes Design sowie ein hervorragendes Preis-Leistungs-Verhältnis. Die hochwertige Verarbeitung garantiert eine lange Lebensdauer und zuverlässigen Betrieb. Mit seinen geraden, horizontalen Rundrohren (Durchmesser Ø 24 mm) und senkrechten Sammelrohren (50 x 35 mm als D-Profil) sorgt er für eine gleichmäßige Wärmeverteilung und schnelle Aufheizung des Raums. Zusätzlich bietet der Heizkörper viel Platz zur Handtuchaufhängung zwischen den Rohrblöcken, wodurch er nicht nur als Heizung, sondern auch als Handtuchhalter dient. Technische daten Bauhöhe: 1448 mm Länge: 524 mm Bautiefe: 35 mm Wärmeleistung bei 75/65-20 °C: 724 W Maximaler Betriebsdruck: 10 bar Prüfdruck: 13 bar Maximale Betriebstemperatur: 110 °C Wasserinhalt: 8,5 l Wärmeabgabe nach EN 442 bei 20 °C - 70/40: 432 W Wärmeabgabe nach EN 442 bei 20 °C - 55/45: 384 W Wärmeabgabe nach EN 442 bei 20 °C - 75/65: 724 W Heizkörperexponent: 1,2268 Kompatibilität und Zubehör Kompatibel mit Kermi x-link plus Anschlussgarnitur für Fußbodenheizungen Erweiterbar mit Elektro-Set für elektrischen Zusatzbetrieb Zubehör wie Thermostatkopf oder Ventilhahnkopf sind nicht im Lieferumfang enthalten Installation Flexibler Anschluss (mittig oder seitlich) Erforderlicher Mindestabstand von 15 cm von der Unterkante des Heizkörpers bis zum Boden Montagefertig in Karton verpackt und in Folie eingeschweißt Alle sichtbaren Befestigungsteile in Heizkörperfarbe Anwendung Geeignet für den Einsatz im Badezimmer Kann als Handtuchhalter verwendet werden Für Einrohr-Betrieb geeignet Raumtemperatur kann über ein Thermostatventil reguliert werden Weitere Informationen Geprüft nach DIN EN 442 Ausführung Heizkörper: gerade Serienfarbe: Weiß (RAL 9016) Auf Anfrage jede Lackierung nach Kermi Farbkonzept möglich Die x-link plus Technologie ermöglicht die Temperierung der Flächenheizung unabhängig vom Heizkörper
Kermi Designheizkörper, Handtuchheizkörper Basic-50, gerade, 1448 x 524 mm (H x L), weiß (RAL 9016) Lieferumfang / je nach Auswahl: • Kermi Badheizkörper Basic-50, gerade, 1448 x 524 mm (H x L), weiß - Für Warmwasser-Betrieb • Kermi Befestigungs-Set - Bestehend aus: - 2x Wandhaltern - 2x Exzenterkappen - 2x Aufhängebolzen - 2x Dübel Ø 10 - 2x Schrauben 8 x 80 - Dübel Ø 6 - Schraube 4 x 60 - Wandabstützung mit Aufschnappbolzen - Entlüftungsstopfen - Inbus-Schlüssel 2,0 - 2x Langlochscheiben Geeignet für Anforderungsklasse II. • Auswahl Anschlusszubehör: a.) Oventrop Heizkörperverschraubung Multiblock Eckform: - Multiblock T Eck, Thermostatanschluss links, G 3/4 Eurokonus, G 1/2 AG - Design Abdeckung Eck für Multiblock T/TU/TQ, weiß b.) Oventrop Heizkörperverschraubung Multiblock Durchgangsform: - Multiblock T Durchgang, Thermostatanschluss links oder rechts, G 3/4 Eurokonus, G 1/2 AG - Design Abdeckung Durchgang für Multiblock T/TU/TQ, weiß c.) Oventrop Paket Thermostatkopf und Heizkörperverschraubung Multiblock Eckform: - Multiblock T Eck, Thermostatanschluss links, G 3/4 Eurokonus, G 1/2 AG - Design Abdeckung Eck für Multiblock T/TU/TQ, weiß - Thermostat Uni SH mit Flüssigfühler, M 30 x 1,5, weiß / Chrom d.) Oventrop Paket Thermostatkopf und Heizkörperverschraubung Multiblock Durchgangsform: - Multiblock T Durchgang, Thermostatanschluss links oder rechts, G 3/4 Eurokonus, G 1/2 AG - Design Abdeckung Durchgang für Multiblock T/TU/TQ, weiß - Thermostat Uni SH mit Flüssigfühler, M 30 x 1,5, weiß / Chrom Erhältliche Kermi Heizkörper Typen / Stärken: • 35 mm Verfügbare Kermi Heizkörper Längen in mm: • 450 mm • 524 mm • 599 mm • 749 mm • 899 mm Erhältliche Kermi Heizkörper Bauhöhen (BH) in mm: • BH 804 mm • BH 1172 mm • BH 1448 mm • BH 1770 mm Allgemeine Produktbeschreibung Kermi Basic-50 Heizkörper Klar in der Optik, hochwertig in der Verarbeitung Stark in der Heizleistung und attraktiv beim Preis. Der Basic-50 kann auf allen Gebieten punkten. Ob mit geraden Querrohren (Basic-50) oder mit gebogenen (Basic-50 R). Wahlweiser Anschluss in Standardversion mit seitlichen Anschlüssen oder mit 50-mm-Mittenanschluss, für optimale Planungs- und Installationsvorteile. Breite Baugrößen und Farbauswahl. Auch als Raumteilerversion zur attraktiven Abtrennung von einzelnen Bereichen. Den kermi Basic-50 Heizkörper gibt es in verschiedenen Ausführungen. Zum einen gibt es den Basic-50 R. Die Basic-50 Version mit weichem Schwung. Dabei treffen gebogene Querrohe auf ein vertikales D-Rohr-Profil. Wahlweise mit seitlichen Anschlüssen oder 50-mm-Mittenanschluss. Zum anderen gibt es den Basic-D Heizkörper. Der Basic-D Bad-Austauschheizkörper bietet die Möglichkeit für einen problemlosen Wechsel zu moderner Optik und behaglichem warmen Handtuchkomfort. Auch wenn keine Rohrleitungsänderung geplant ist. Von heute auf morgen. Ohne dass auch nur eine Fliese zu Bruch gehen muss. Ansonsten baugleich mit dem Basic-50 verfügt er über exakt an die Nabenabstände der alten DIN-Radiatoren und Flachheizkörper angepassten Anschlüsse. Je nach Ausgangssituation in Ausführung links oder rechts. Produktvorteile Basic-50 • Kompaktheizkörper für Warmwasserbetrieb • Anschluss an Kermi x-net Fußbodenheizung über Anschlussgarnitur x-link plus möglich • Befestigung von vorne nicht sichtbar • 50-mm-Mittenanschluss oder Anschlüsse nach unten, Nabenabstand baulängenabhängig • Anschluss von oben (gegen Aufpreis), Nabenabstand baulängenabhängig • Elektro-Zusatzbetrieb möglich, Heizstab bei Anschluss über Mittenanschluss nachrüstbar, bei seitlichem Anschluss nicht nachrüstbar • Feuerverzinkung oder Korrosionsschutzbeschichtung lieferbar Heizkörperbefestigungen Bei der Montage von Heizkörpern sind die vom Hersteller mitgelieferten bzw. empfohlenen Befestigungen in entsprechend empfohlener Anzahl zu verwenden. Damit wird gewährleistet, dass Befestigungen und Heizkörper aufeinander abgestimmt und für die bestimmungsgemäße Verwendung geeignet sind. Bei der Montage der Befestigung an der Wand sind Material und Aufbau der Wand vor Ort zu überprüfen und zu berücksichtigen sowie geeignetes Montagezubehör (wie z.B. Schrauben und Dübel) zu verwenden. Die entsprechenden Regeln der Technik sind einzuhalten und die möglichen Belastungen des Heizkörpers nach erfolgter Montage zu prüfen und zu dokumentieren.

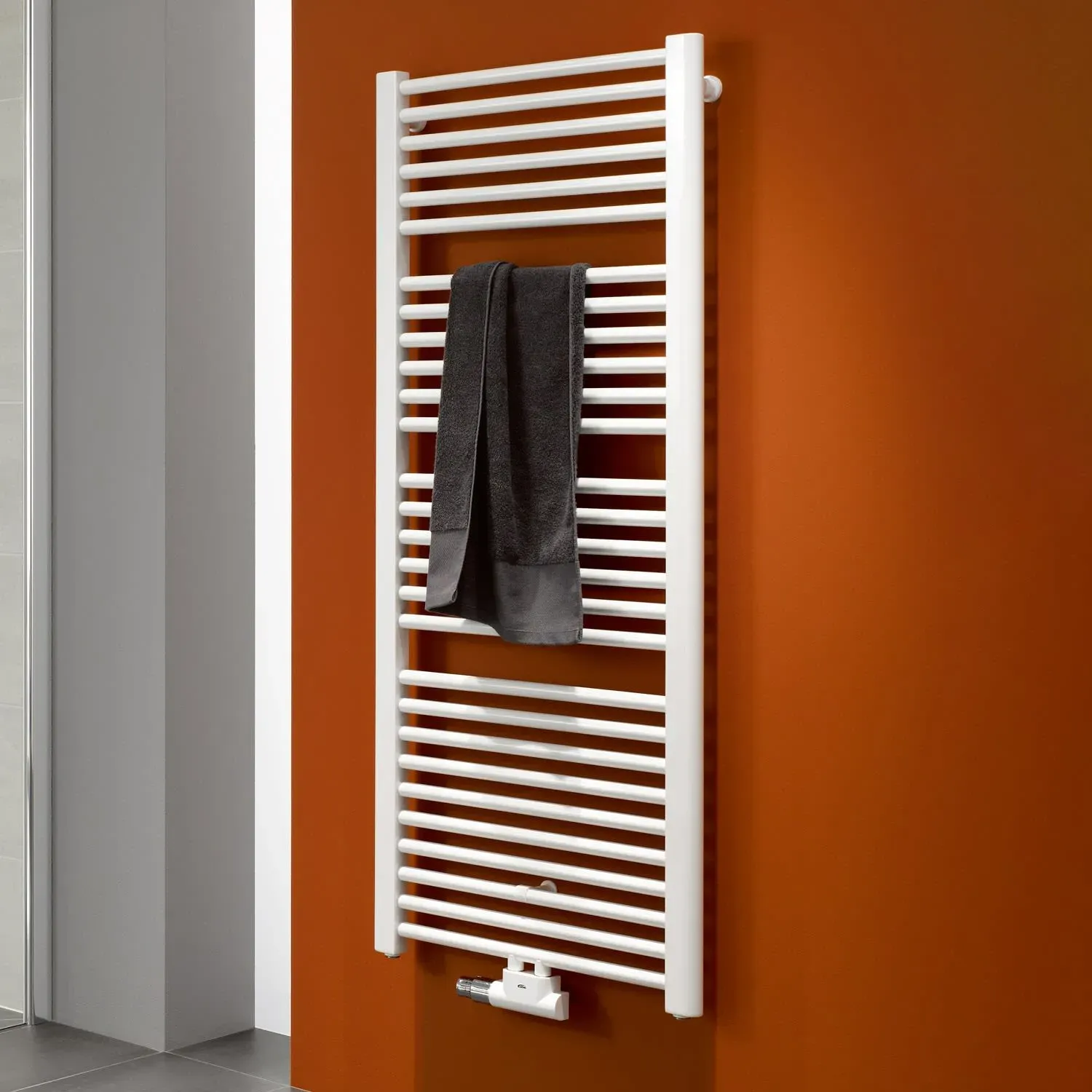

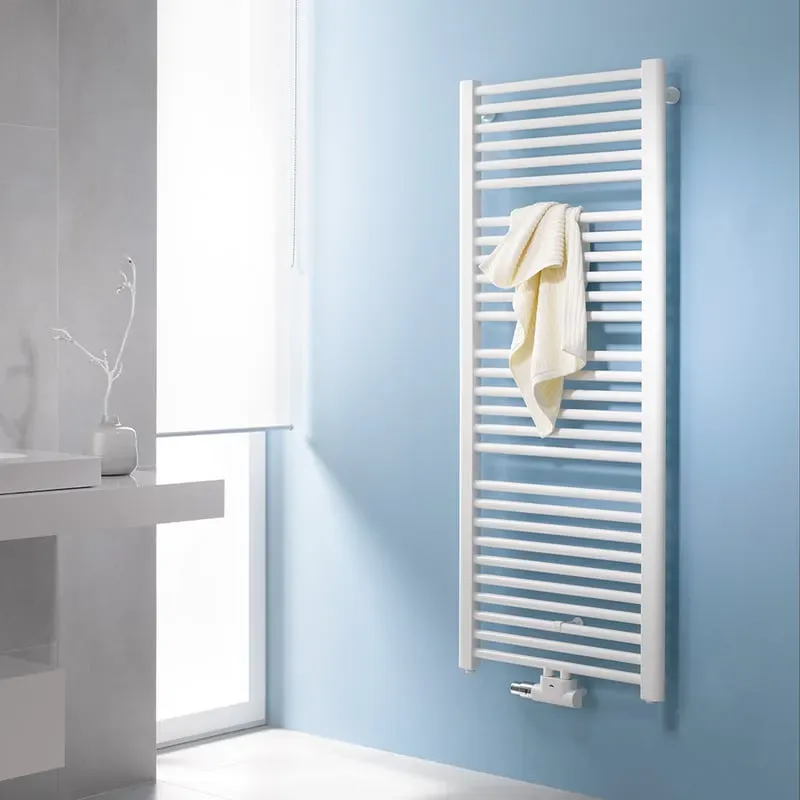

Kermi Basic-50 Badheizkörper - der Klassiker unter den Badheizkörpern Er besteht nicht nur durch seine strake Heizleistung und gutem Preis-Leistung Verhältnis, sondern fügt sich auch optisch problemlos in jedes Badezimmer ein. Durch sein zeitloses Design finden Sie auch noch nach Jahren Freude daran. Zwischen den Heizrohren können Sie auch ganz einfach Ihr Duschtuch aufhängen und gleich nach dem Duschen das warme Gefühl eines vorgewärmten Duschtuches zu genießen. Wichtige Infos: Anschluss an x-net Fußbodenheizung über Anschlussgarnitur x-link plus möglichBefestigungs-Set beigepackt Befestigung von vorne nicht sichtbar Anschlüsse 2x G 1/2 IG mittig nach unten Nabenabstand 50 mm Vorlauf links oder rechts möglich zusätzlich seitlich 2x G 1/2 IG nach unten Nabenabstand baulängenabhängig Vorlauf links oder rechts möglich für Einrohr-Betrieb geeignet Entlüftung G 1/4"" nach hinten links Betriebsdruck max. 10 bar Prüfdruck 13 bar Betriebsbedingungen Heißwasser bis 110 °C Elektro-Zusatzbetrieb möglich (max. Vorlauftemperatur 80 °C) Bei mittigem Anschluss Elektro-Heizstab nachrüstbar bei seitlichem Anschluss Elektro-Heizstab nicht nachrüstbar, da sich durch das erforderliche T-Stück die Anschlussposition verändert
Kermi Basic-50 Designheizkörper mit waagrechten Rundrohren Durchmesser 24 mm und senkrechten Sammelrohren 50 x 35 mm als D-Profil Ohne sichtbare Schweißnähte Zwischen den Rohrblöcken Abstände zur Handtuchaufhängung Die Befestigung erfolgt an der Rückseite der D-Profile Das beigepackte Befestigungsset entspricht der VDI 6036, Anforderungsklasse 1 und 2 Anforderungsklasse 3 auf Anfrage möglich Bauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfen Ausrichtung horizontal, vertikal und im Wandabstand möglich Sichtteile des Zubehörs in Heizkörperfarbe Montagefertig in Karton verpackt und in Folie eingeschweißt Geprüft nach DIN EN 442 Die Bauausführung entspricht den ehemaligen BAGUV-Richtlinien Ausgezeichnet mit dem RAL-Gütezeichen Serienfarbe weiß (RAL 9016), gegen Aufpreis Heizkörper-Farbkonzept möglich Verchromte Ausführung nicht für Räume mit aggressiver/feuchter Atmosphäre geeignet Badezimmer, Küchen usw., sowie Plätze außerhalb des Sprühbereiches von Duschen, Toiletten.. sind dabei nicht als Räume mit aggressiver/feuchter Atmosphäre zu verstehen Anschlüsse: 2 x G 1/2 Innengewinde nach unten, 2 x G 1/2 Innengewinde mittig nach unten Entlüftung: G 1/4 Innengewinde nach hinten Nabenabstand: 50 mm Mittenanschluss oder von Baulänge abhängig Lackierung: Zweischichtlackierung gem DIN 55900, Grundierung (ETL), Pulverbeschichtung (EPS), emissionsfrei auch im Heizbetrieb Betriebsdruck: max 10 bar Medium: Heißwasser bis 110 Grad C Lieferumfang: Befestigungsset
