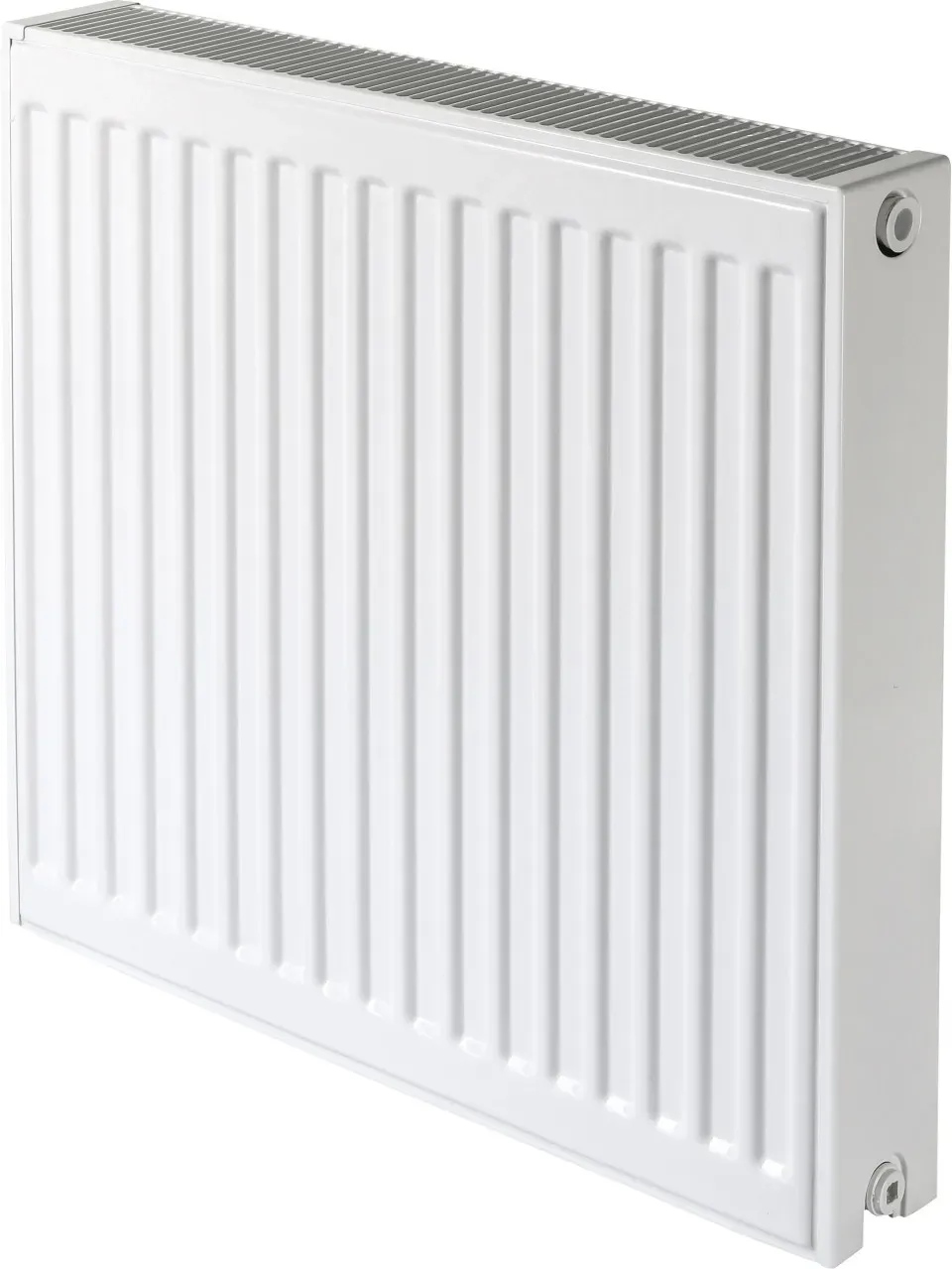

Allgemeine Beschreibung Der Sanicomfort Heizkörper Typ 22 ist ein eleganter und energiesparender Flachheizkörper, der modernen Ansprüchen an die Energietechnik gerecht wird. Er eignet sich sowohl für Neubauten als auch für die Altbaumodernisierung und bietet eine hohe Wärmeleistung. Farbe: Weiß Typ: 22 6 Anschlussmuffen Mit Luft- und Blindstopfen Technische daten Maße (H x B): 600 mm x 600 mm Maximale Wärmeleistung: 1070 Watt Betriebstemperatur: max. 110 °C Betriebsdruck: 10 bar Prüfdruck: 13 bar Nabenabstand: Bauhöhe minus 50 mm ± 0,5 mm Dimension der Anschlüsse: 21,3 mm (1/2") IG Kompatibilität und Zubehör Lieferumfang: Luft- und Blindstopfen, Seitenteile, Zierabdeckung Nicht im Lieferumfang: Befestigungen, Ventileinsatz, sonstiges Anschluss- und Regelungszubehör Weitere Informationen
Der Universal-Flachheizkörper ist aus Qualitätsstahl gemäß EN 10130 und EN 10131 hergestellt und überzeugt mit seiner formschönen und stabilen Profilierung. Er eignet sich bestens für Anlagen im Niedrigtemperaturbereich und für Fernheizungen und entspricht modernsten Ansprüchen bezüglich Energietechnik für Neubauten, sowie Altbaumodernisierungen. ### Profilstruktur für höhere Wärmeleistung Heizkörper mit Profilstruktur weisen den Vorteil auf, dass durch die profilierte Struktur eine größere Oberfläche entsteht. Das führt dazu, dass die Wärmeabstrahlung und die Leistung erhöht sind. Heizkörper mit Struktur eignen sich daher hervorragend an Orten wo nur wenig Platz zu finden ist. ### Typbezeichnung DK (22) Heizkörper mit der Typbezeichnung DK 22 besitzen 2 wasserführende Heizplatten und 2 Konvektorbleche für die Raumerwärmung. ### Wirkungsgrad und Wärmeleistung Aufgrund seiner flachen Bauweise erzielt der Flachheizkörper einen hohen Wirkungsgrad und gibt mittels eingebauter Leitbleche Wärme in Form von Strahlung ab. Dadurch erhöht sich die Wärmeleistung schnell um bis zu 30 %. Über einen Thermostatkopf am Heizkörper lässt sich die Raumtemperatur regulieren und so Energiekosten einsparen. Im Vergleich zu herkömmlichen Heizsystemen, können Flachheizkörper bereits bei einer Vorlauftemperatur von 55 °C eine wohnliche Atmosphäre schaffen. ### Heizkörperanschluss Der Heizkörper ist mit 6 Anschlüssen ausgestattet. Davon befinden sich vier stirnseitig und zwei unten und erlauben so eine problemlose Installation.
Heizungsdiscount24 Heizkörper, Ventilheizkörper Typ 21 750x600 mm (H x L), Profilheizkörper Lieferumfang / je nach Auswahl: • HD24 Ventilheizkörper, Flachheizkörper Typ 21 750x600 mm (H x L) • Set Ventilanschluss - 2x Federzugkonsolen - Ventileinsatz - Blind- & Entlüftungsstopfen - 4x Schrauben - 4x Dübel • Auswahl Anschlusszubehör: a.) HD24 Heizkörperverschraubung Eckform - Hahnblock für 1/2" IG Heizkörperanschluss, Zweirohr, absperrbar b.) HD24 Heizkörperverschraubung Durchgangsform - Hahnblock für 1/2" IG Heizkörperanschluss, Zweirohr, absperrbar • Auswahl Thermostatkopf: a.) HD24 Thermostatkopf Basic, weiss, M30 x 1,5 mit Nullstellung und Sperrstift - Hahnblock für Heizkörper, Zweirohr, Eckform, absperrbar, 3/4" x 1/2" b.) Danfoss Thermostatkopf React M30x1,5 flüssigkeitgefüllt, EF, Frostschutz - Thermostatkopf React M30x1,5 flüssigkeitgefüllt, eingebauter Fühler, Frostschutz c.) Oventrop Thermostatkopf Uni LH weiss - Thermostatventil M30x1,5 Uni LH weiß d.) Heimeier Thermostatkopf K - Thermostatkopf K M30x1,5 Erhältliche HD24 Heizkörper Typen / Stärken: • HD24 Heizkörper Typ 20 / 21, Heizkörperdicke (Tiefe): 76 mm • HD24 Heizkörper Typ 22, Heizkörperdicke (Tiefe): 106 mm • HD24 Heizkörper Typ 33, Heizkörperdicke (Tiefe): 161 mm Verfügbare HD24 Heizkörper Längen in mm: 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000 Erhältliche HD24 Heizkörper Bauhöhen (BH) in mm: • BH 300 mm • BH 500 mm • BH 600 mm • BH 900 mm Allgemeine Produktbeschreibung Heizungsdiscount24 Universalheizkörper Der profilierte HD24 Universalheizkörper ist ein Stahlheizkörper mit Sickenabstand 33 1/3 und doppelt- oder dreilagigem Aufbau. Er findet durch die vielseitigen Anschlussvarianten (Anschluss von unten, rechts- oder linksseitig, wahlweise auch seitlich anschließbar) seinen Platz sowohl in der Altbausanierung als auch im Neubaubereich. Die zur Innenreinigung leicht abnehmbare Design-Abdeckung der Universalheizkörper sichert nachhaltig die Konvektionsleistung. Staubknäuel innerhalb der Konvektionsschächte, die langfristig zu einer deutlichen Leistungsminderung führen, können leicht entfernt werden. Die schräge Abkantung der Abdeckung sorgt für einen optisch fließenden Übergang zur Wand. Fest verschweißte Seitenteile tragen zu einer verbesserten Wärmeleitung bei und geben dem Heizkörper eine hochwertige, geschlossene, Optik. Die laschenlose Befestigung mit Schnellmontageschienen - nicht sichtbar unter der Abdeckung - sorgt für eine variable, schnelle Montage. Produktvorteile • Universalheizkörper aus Qualitätsstahl nach DC 01 • profiliert mit Sickenabstand 33 1/3 • doppel- oder dreilagiger Aufbau in beidseitig geschlossener Ausführung • mit fest verschweißten Seitenverkleidungen • aufgesteckte, zur bequemen Innenreinigung leicht abnehmbare Design-Abdeckung, werksseitig montiert • Nabenabstand = Nennbauhöhe - 55 mm • mit integrierter Ventilgarnitur 5 x 21,3 mm (G 1⁄2") für den Anschluss von unten, rechts- oder linksseitig (wahlweise auch seitlich anschließbar) • Wärmeleistung nach EN 442 • umweltfreundliche ATL-Grundierung • mit Epoxydharz-Pulverbeschichtung nach DIN 55 900 • Farbton RAL 9016 (Verkehrsweiß) • Transport- und Montageverpackung • Befestigung mittels Federzugkonsole, kunststoffbeschichtet in RAL 9016 oder Standkonsole, kunststoffbeschichtet in RAL 9016 oder Bohrkonsole in Verbindung mit Federzugkonsole • QM-System zertifiziert nach DIN EN ISO 9001:2008 • Anschlüsse: 3 x 21,3 mm (G 1⁄2") seitlich, 2 x 21,3 mm (G 1⁄2") unten, Innengewinde, nach ISO 228 - Betriebsdruck: 10 bar - Prüfdruck: 13 bar - Temperatur: max. 110 °C - Medium: Wasser Heizkörperbefestigungen Bei der Montage von Heizkörpern sind die vom Hersteller mitgelieferten bzw. empfohlenen Befestigungen in entsprechend empfohlener Anzahl zu verwenden. Damit wird gewährleistet, dass Befestigungen und Heizkörper aufeinander abgestimmt und für die bestimmungsgemäße Verwendung und geeignet sind. Bei der Montage der Befestigung an der Wand sind Material und Aufbau der Wand vor Ort zu überprüfen und zu berücksichtigen sowie geeignetes Montagezubehör (wie z.B. Schrauben und Dübel) zu verwenden. Die entsprechenden Regeln der Technik sind einzuhalten und die möglichen Belastungen des Heizkörpers nach erfolgter Montage zu prüfen und zu dokumentieren.
Die Sanicomfort Flachheizkörper überzeugen mit ihrem eleganten und formschönen Design und sind in Neubauten wie auch bei der Altbaumodernisierung einsetzbar. Mit einer optimalen Wärmeverteilung, auch bei niedrigen Vorlauftemperaturen, ermöglichen sie einen sparsamen Energieeinsatz. Diese hochwertigen Heizkörper bestehen aus Qualitätsstahl, sind mit einer langlebigen Beschichtung versehen und erfüllen hohe Sicherheitsstandards. Sie verfügen über 6 flexible Anschlüsse und sind ideal zum Einsatz als Ventilheizkörper geeignet. Zum Lieferumfang gehören Luft- und Blindstopfen. Beachten Sie, dass Befestigungen, sowie Anschluss- u. Regelzubehör nicht enthalten sind.
