Eltako ESR61M-UC

International, Post/DHL, DPD, Hermes, Spedition, Versand nach A

Multifunktions-Stromstoß-Schaltrelais...

Post/DHL, DPD, Andere

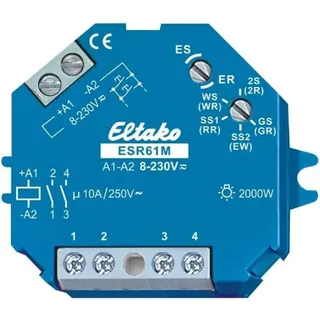

eltako Multifunktions-Stromstoß-Schaltrelais ESR61M-UC1+1 Schließer potenzialfrei 10A/250V AC. Kein Stand-by-Verlust.Für Einbaumontage. 45 mm lang, 55 mm breit, 32 mm tief.Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais.Universal-Steuerspannung 12..230V UC.Keine ständige Stromversorgung erforderlich, daher auch kein Stand-by-Verlust.Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch. Nach der Installation die auto matische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird.Mit dem ES/ER-Drehschalter werden die Funktionen des zweiten Drehschalters vorgewählt. Mit ER werden die Klammerfunktionen gewählt. Es kann zwischen 10 Funktionen gewählt werden:2S = Stromstoßschalter mit 2 Schließern(2R) = Schaltrelais mit 2 SchließernWS = Stromstoßschalter mit 1 Schließer und 1 Öffner(WR) = Schaltrelais mit 1 Schließer und 1 ÖffnerSS1 = Serienschalter 1 + 1 Schließer mit Schaltfolge 0 - Kontakt 1(1-2) - Kontakt 2 (3-4) - Kontakte 1 + 2(RR) = Schaltrelais (Ruhestromrelais) mit 2 ÖffnernSS2 = Serienschalter 1 + 1 Schließer mit Schaltfolge 0 - Kontakt 1 - Kontakte 1 + 2 - Kontakt 2(EW) = Einschalt-Wischrelais mit 1 Schließer und 1 Öffner, Wischzeit 1sGS = Gruppenschalter 1 + 1 Schließer mit der Schaltfolge 0 - Kontakt 1 - 0 - Kontakt 2(GR) = Gruppenrelais 1 + 1 Schließer (Relais mit wechselnd schließendem Kontakt)Dieses Relais ist nicht zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet.Hierzu nur die Relais ESR12DDX-UC, ESR12NP-230V+UC oder ESR61NP-230V+UC verwenden.

International, Post/DHL, Andere, Versand nach CH, Versand nach A

für Einbau-und Aufputzmontage 1 + 1 Schließer potentialfrei
