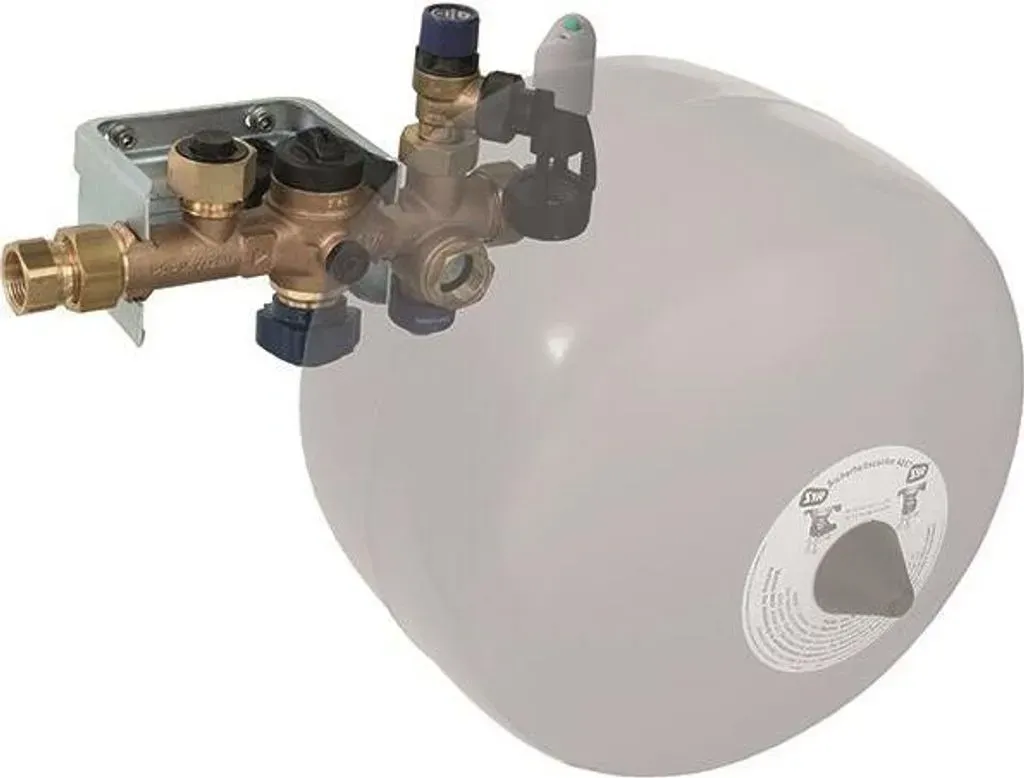

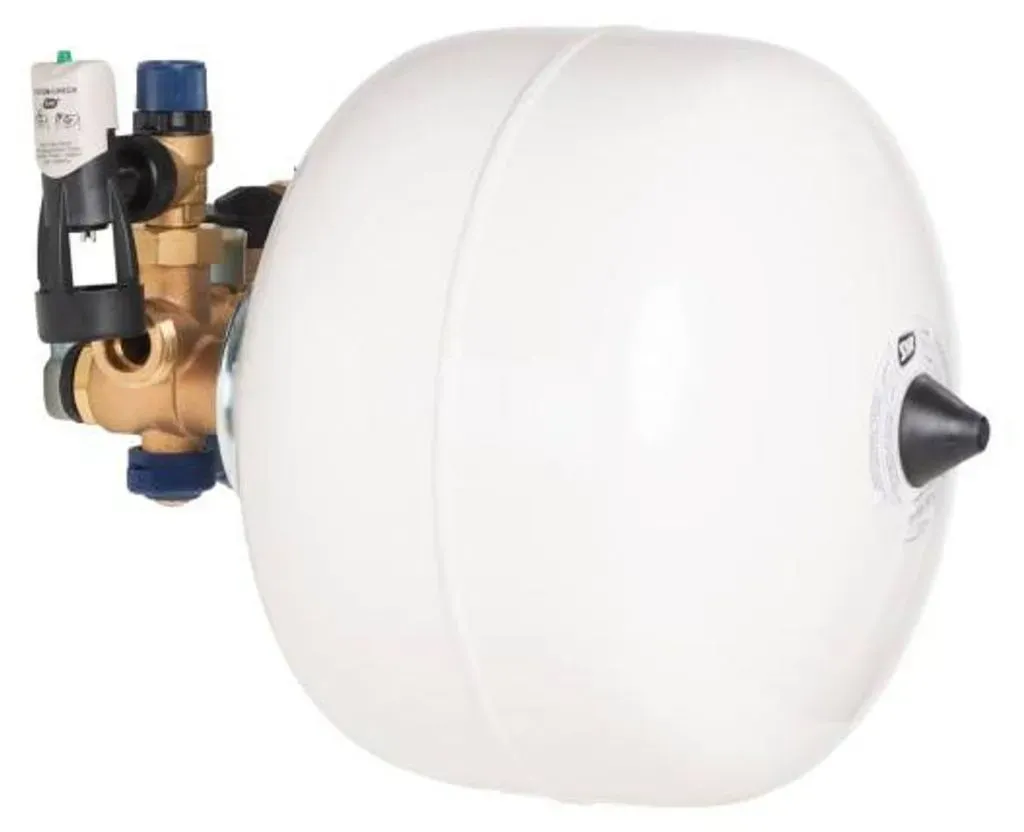

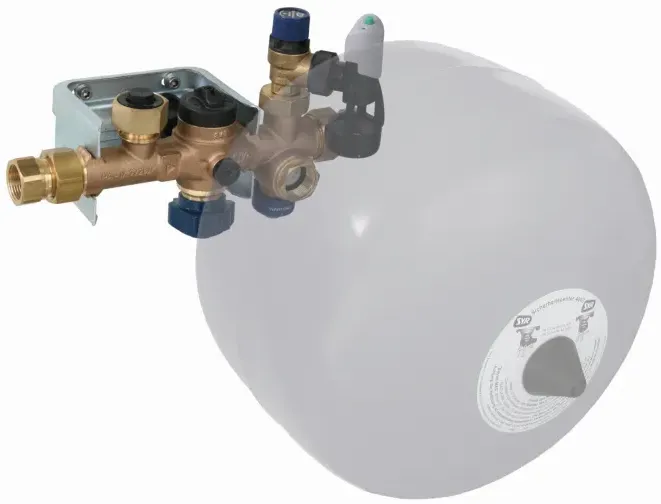

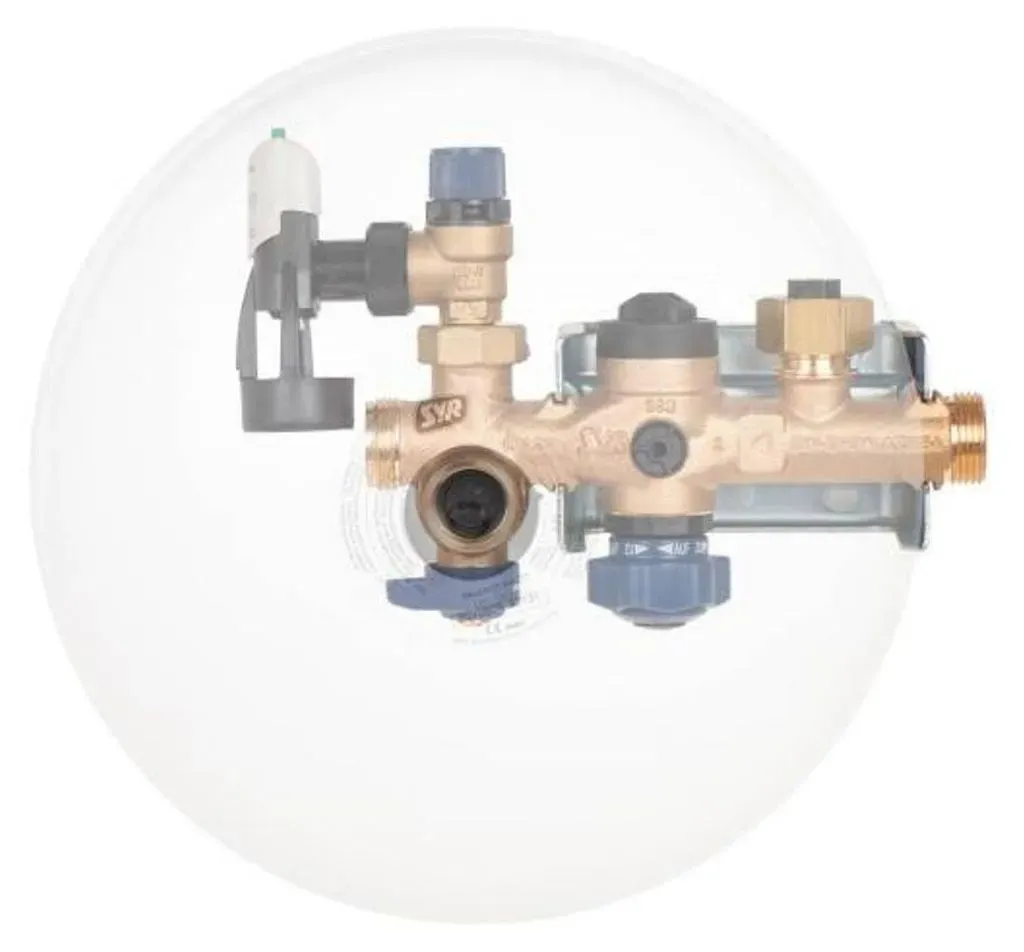

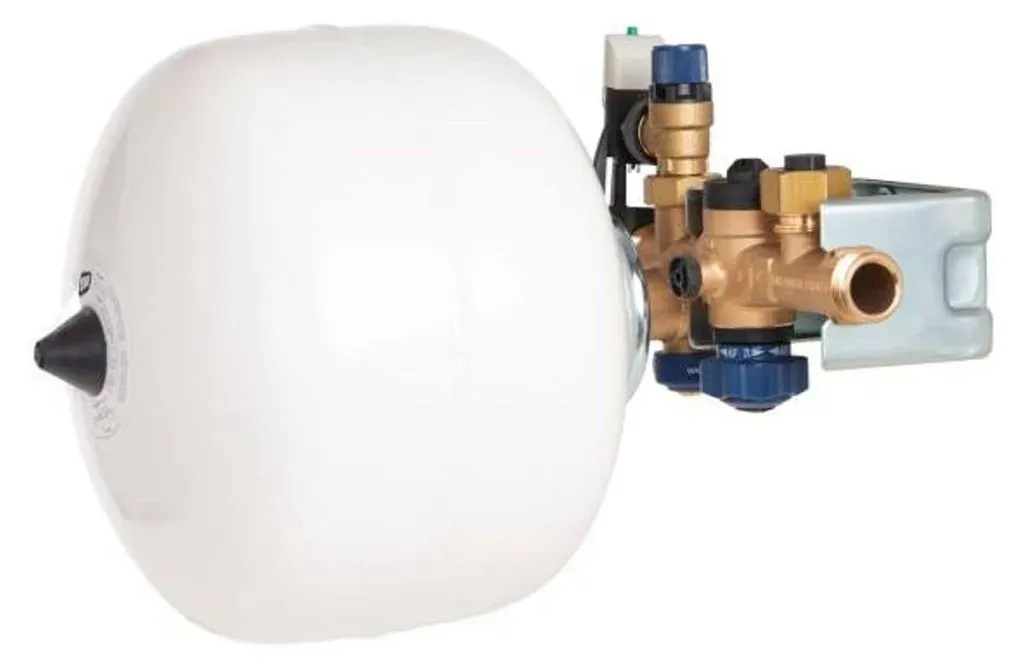

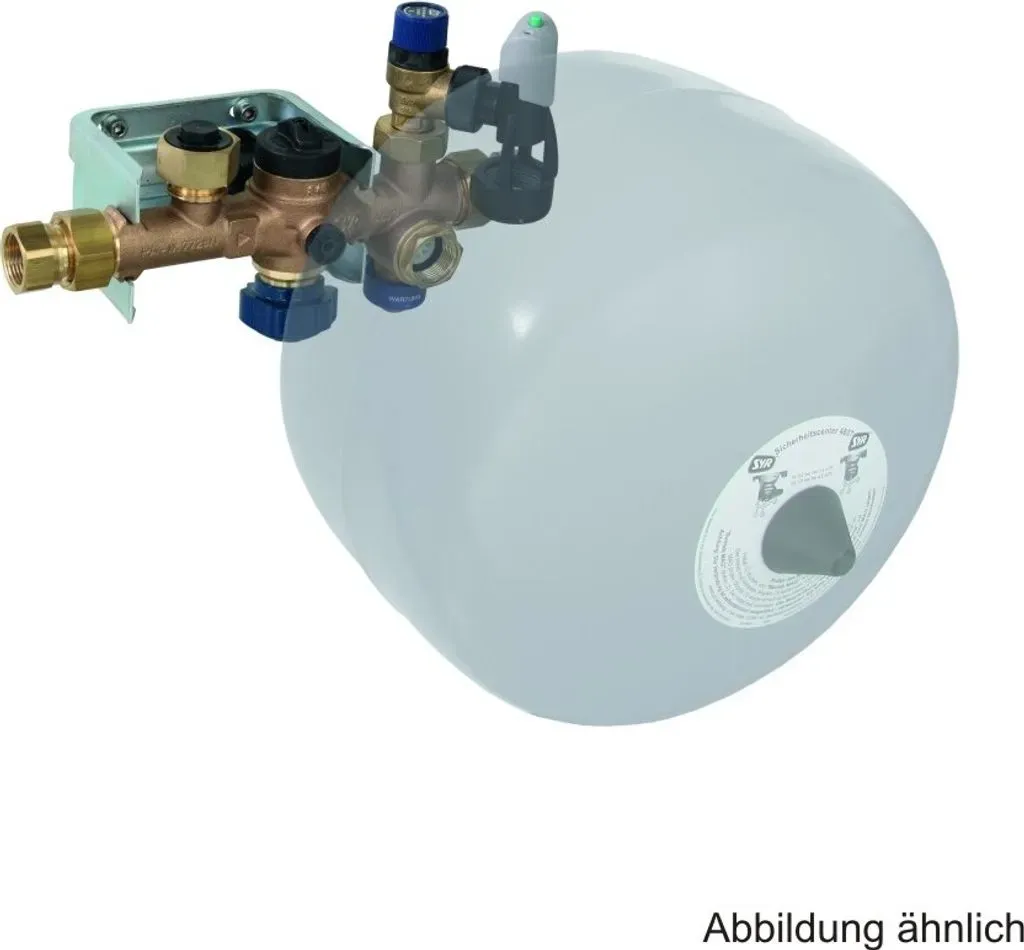

SYR Sicherheitscenter 4807 3 bar 18 l Weiß

DPD, Spedition

Syr - Sasserath Sicherheitscenter 4807.20.001 für den Anschluss von geschlossenen Trinkwassererwärmern bis max. 560 l gem. DIN 1988 und DIN 4807 DVGW-zugelassen und schallschutzgeprüft in Klasse 1 bestehend aus Anschluss für einen weiteren Kaltwasser-Verbraucher Rückflussverhinderer mit Prüfeinrichtung Doppelabsperrung Membran-Sicherheitsventil Durchströmungsarmatur mit integrierter Wartungsabsperrung Membran-Ausdehnungsgefäß Montageplatte mit Ausgleichsverschraubung und Systemcheck Gehäuse aus Rotguss Austauschoberteil zum Membran-Sicherheitsventil in 6/8 und 10 bar im Lieferumfang enthalten min. Betriebsdruck 2 bar max. Betriebsdruck 16 bar max. Betriebstemperatur 30 °C Eintrittstemperatur Medium Trinkwasser Ansprechdruck 6/8 und 10 bar durch beiliegende Patronen Einbaulage beliebig Ablaufrichter nach unten

UPS, Spedition

für den Anschluss von geschlossenen Trinkwassererwärmern bis max. 560 l gem. DIN 1988 und DIN 4807, DVGW-zugelassen und schallschutzgeprüft in Klasse 1, bestehend aus Anschluss für einen weiteren Kaltwasser-Verbraucher, Rückflussverhinderer mit Prüfeinrichtung, Doppelabsperrung, Membran-Sicherheitsventil, Durchströmungsarmatur mit integrierter Wartungsabsperrung, Membran-Ausdehnungsgefäß, Montageplatte mit Ausgleichsverschraubung und Systemcheck, Gehäuse aus Rotguss, Austauschoberteil zum Membran-Sicherheitsventil in 6/8 und 10 bar im Lieferumfang enthalten, min. Betriebsdruck 2 bar, max. Betriebsdruck 16 bar, max. Betriebstemperatur 30 °C Eintrittstemperatur, Medium Trinkwasser, Ansprechdruck 6/8 und 10 bar durch beiliegende Patronen, Einbaulage beliebig, Ablaufrichter nach unten

DPD, Spedition, Versand nach CH, Versand nach A

Syr - Sasserath Sicherheitscenter 4807.20.001für den Anschluss von geschlossenen Trinkwassererwärmern bis max. 560 l gem. DIN 1988 und DIN 4807DVGW-zugelassen und schallschutzgeprüft in Klasse 1bestehend aus Anschluss für einen weiteren Kaltwasser-VerbraucherRückflussverhinderer mit PrüfeinrichtungDoppelabsperrungMembran-SicherheitsventilDurchströmungsarmatur mit integrierter WartungsabsperrungMembran-AusdehnungsgefäßMontageplatte mit Ausgleichsverschraubung und SystemcheckGehäuse aus RotgussAustauschoberteil zum Membran-Sicherheitsventil in 6/8 und 10 bar im Lieferumfang enthaltenmin. Betriebsdruck 2 barmax. Betriebsdruck 16 barmax. Betriebstemperatur 30 °C EintrittstemperaturMedium TrinkwasserAnsprechdruck 6/8 und 10 bar durch beiliegende PatronenEinbaulage beliebigAblaufrichter nach unten

Post/DHL, UPS, GLS, DPD, Hermes, TNTExpress, Spedition

SYR Sicherheitscenter 4807 mit 18l-Membran-Ausdehnungsgefäß

Andere

Syr Sicherheitscenter 4807 Ausdehnungsgefäß 18 Liter Sicherheitsgruppe Sasserath

International, Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A

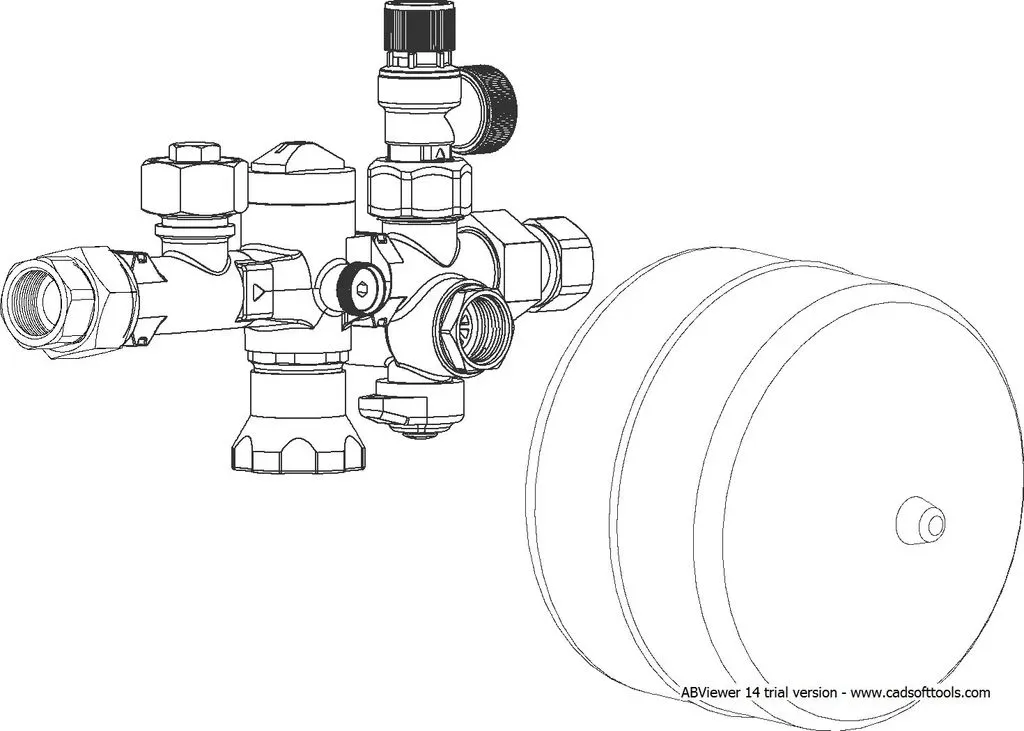

Das Sicherheitscenter 4807 dient der Absicherung geschlossener Trinkwassererwärmer (TWE) bis max. 560 l Inhalt, entsprechend DIN 1988, Teil2 DIN 4753, Teil 1 DIN 4807, Teil 5 und DIN EN 1488. Das Sicherheitscenter 4807 enthält alle nach DIN 1988 und DIN EN 1488 zur eingangsseitigen Ausrüstung von TWE vorgeschriebenen Bauelemente. Zur Ausstattung gehört außerdem eine Durchströmungsarmatur mit integrierter Wartungsabsperrung sowie ein durchströmtes Membranausdehnungsgefäß (MAG) mit 18 l Nennvolumen in kompakter Form. Das Sicherheitscenter 4807 beinhaltet eine Doppelabsperrung, einen weiteren Anschluss für einen Kaltwaserverbraucher, einen Rückflussverhinderer, ein Sicherheitsventil mit Edelstahlsitz und Ablauftrichter, eine Durchströmungsarmatur mit integrierter Wartungsabsperrung für das MAG sowie einen Wandhalter mit Ausgleichsverschraubung. Die spezielle Ausführung der Gruppe ermöglicht den Einbau als Eck- und Durchgangsform in waagerechten und senkrechten Leitungen. Das Membran-Sicherheitsventil ist zur Anpassung an unterschiedliche Einbaubedingungen um 360° drehbar. Der Wandhalter ermöglicht eine sichere und Zeit sparende Installation. Die im Lieferumfang zusätzlich enthaltenen Austauschpatronen (8 + 10 bar) für das Sicherheitsventil erlauben die Anpassung an verschiedene Trinkwassererwärmer-Volumen und maximale Betriebsdrücke. Das Sicherheitscenter 4807 ist Schallschutz geprüft und erfüllt die Anforderungen der Schallschutzklasse 1. Technische Daten: Eingangsdruck: min. 2 bar, max. 16 bar Betriebsdruck: max 80 % des Ansprechdrucks des Sicherheitsventils Betriebstemperatur: max 30 °C Medium: Trinkwasser Ansprechdruck: 6, 8, 10 bar durch beiliegende Patronen Einbaulage: beliebig, Sicherheitsventil nicht nach unten Durchflussleistung: 2,0 m3/h bei Dp 0,2 bar 4,0 m3/h bei Dp 1,0 bar Bauteilprüfnummer: -SV-20-545-DN-W-p Anschlussgröße: DN 20 Eigenschaften: SYR Sicherheitscenter 4807 mit 18L-MAG Sicherheitscenter 4807, für den Anschluß von geschlossenen Trinkwassererwärmern bis max. 560 l gemäß DIN 1988 und DIN 4807. Bestehend aus: Anschluß für einen weiteren Kaltwasser-Verbraucher, Rück- flußverhinderer mit Prüfeinrichtung, Doppelabsperrung, Membran-Sicherheits- ventil mit Ablauftrichter, Durchströ- mungsarmatur mit integrierter Wartungs- absperrung, Membran-Ausdehnungsgefäß 18 Liter und Montageplatte mit Ausgleichs- verschraubung. Durch die universelle Ausstattung lassen sich die Druckstufen 6, 8 und 10 bar absichern. Gehäuse aus Rotguß, Kunststoffteile glasfaserver- stärkt, Sitz des Sicherheitsventils aus Edelstahl, Größe: DN 20. DVGW-Nr.: DIN-DVGWAT2654, ABP-Nr.: PA-IX7728/I, -Prüfnr.: -SV-10-545, Durchflußleistung: 4,0 m3/h bei Dp 1,0 bar, max. Betriebstemperatur: 30C, max. Betriebsdruck: 16 bar. Min. Betriebsdruck 2bar SY480720001

Post/DHL, DPD, Spedition

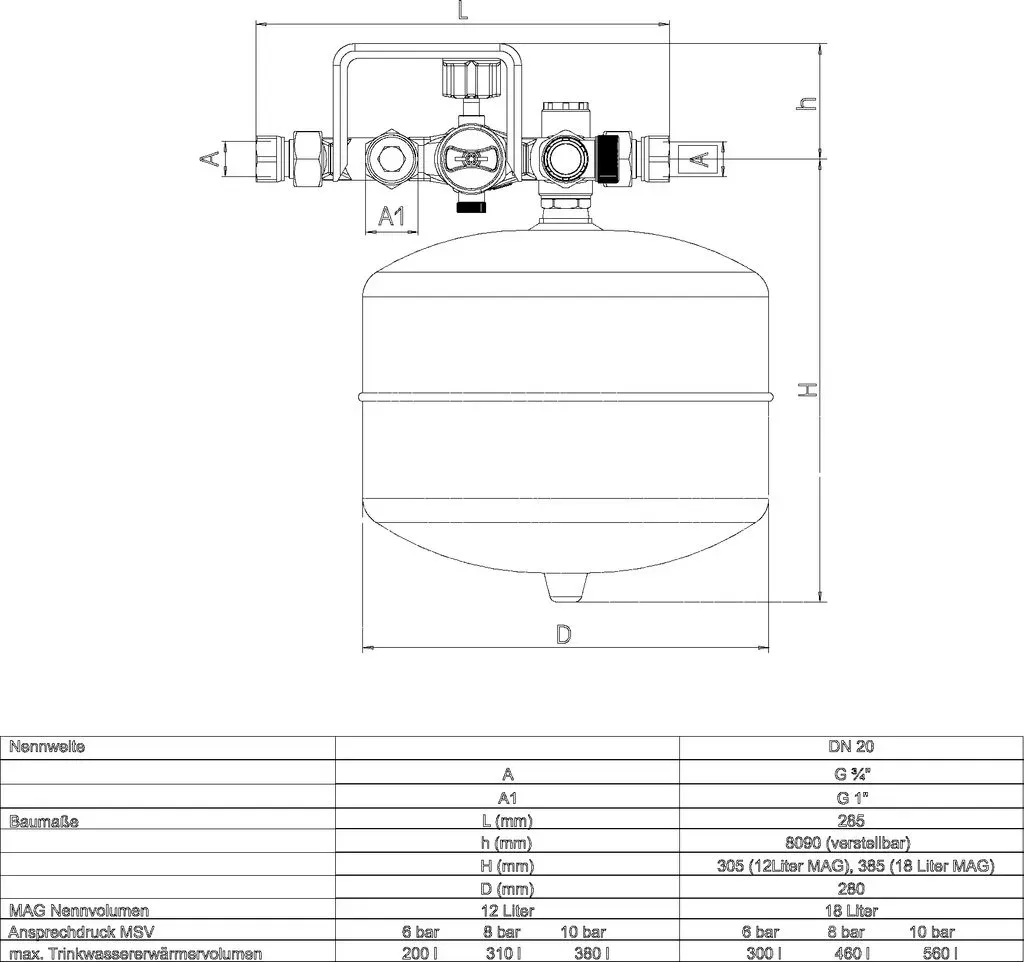

SYR Sicherheitscenter 4807 mit MAG 18 Liter Mit dem Sicherheitscenter 4807 von SYR bekommen Sie jetzt alles, was Sie für die DIN-gerechte Montage brauchen, in einer kompakten Einheit. Ein Karton - alles drin. Eine Armatur - alles dran. Und nur zwei Anschlüsse. Das SYR Sicherheitscenter 4807 - ein innovatives Produkt, durch das Sie dreimal sparen: bis zu 50 % weniger Arbeitszeit bei der Montage, eine schöne Stange Geld und viel Platz für die Installation. 18-Liter MAG Systemcheck zur schnellen Funktionskontrolle Montagezeit-Ersparnis bis zu 50 Prozent 8 Montageversionen mit nur einem Modell platzsparende Installation nach DIN Anwendungsbereich Das SYR Sicherheitscenter 4807 dient der Absicherung geschlossener Trinkwassererwärmer (TWE) bis max. 560 Liter Inhalt, entsprechend DIN 1988, Teil 200; DIN 4753, Teil 1; DIN 4807, Teil 5 und DIN EN 1488. Das Sicherheitscenter 4807 enthält alle nach DIN 1988 und DIN EN 1488 zur eingangsseitigen Ausrüstung von TWE vorgeschriebenen Bauelemente. Zur Ausstattung gehört außerdem eine Durchströmungsarmatur mit integrierter Wartungsabsperrung sowie ein durchströmtes Membranausdehnungsgefäß (MAG) mit 12 l oder 18 l Nennvolumen in kompakter Form. Ausführung Das Sicherheitscenter 4807 beinhaltet: einen Anschluss für einen zusätzlichen Kaltwasserverbraucher eine Doppelabsperrung mit integrierter Prüfmöglichkeit für den Rückflussverhinderer einen Rückflussverhinderer ein Sicherheitsventil mit Edelstahlsitz und Ablauftrichter eine Durchströmungsarmatur mit integrierter Wartungsabsperrung für das MAG eine Montageplatte mit Ausgleichsverschraubung Die spezielle Ausführung der Gruppe ermöglicht den Einbau als Eck- und Durchgangsform in waagerechten und senkrechten Leitungen. Das Membran-Sicherheitsventil ist zur Anpassung an unterschiedliche Einbaubedingungen um 360 ° drehbar. Die Montageplatte ermöglicht eine sichere und Zeit sparende Installation. Die im Lieferumfang zusätzlich enthaltenen Austauschpatronen (8 und 10 bar) für das Sicherheitsventil erlauben die Anpassung an verschiedene Trinkwassererwärmer-Volumen und maximale Betriebsdrücke. Über den integrierten Systemcheck kann schnell abgerufen werden, ob das Sicherheitsventil getropft hat und ob eine Wartung erforderlich ist. Das Sicherheitscenter 4807 ist Schallschutz geprüft und erfüllt die Anforderungen der Schallschutzklasse 1. Werkstoffe Das Gehäuse ist aus bleiarmer, entzinkungsbeständiger Rotguss-Legierung gefertigt. Alle Verschleißteile bestehen aus Edelstahl, alle Druck tragenden Kunststoffteile aus glasfaserverstärktem Kunststoff. Membrane und Dichtringe sind aus hitze- und alterungsbeständigem, gummielastischem Kunststoff hergestellt, die Federn aus korrosionsgeschütztem Federstahldraht bzw. nichtrostendem Stahl, die Membrane des MAG aus NBR. Alle mit Trinkwasser in Verbindung kommenden Kunststoffteile entsprechen den KTW-Empfehlungen des Bundesgesundheitsamtes. Einbau Der Einbau des Sicherheitscenters 4807 kann wahlweise in der Nähe des Trinkwassererwärmers oder im Bereich der Hauseingangsinstallation erfolgen. Die Kombination mit dem Drufi und den Verteiler-Modulen ist ebenfalls möglich. Der Hausanschluss muss mit einem Filter und einem Druckminderer ausgestattet sein. Der eingestellte Ausgangsdruck darf hier 80 % des Ansprechdrucks vom Sicherheitsventil nicht überschreiten. Durch die Montageplatte entfällt die aufwändige Installation zur Herstellung des erforderlichen Wandabstands für das Membranausdehnungsgefäß ebenso wie für die umständiche Befestigung des MAG mit Konsolen und Halterungen. Die vielfältigen Einbauvarianten ermöglichen sämtliche Fließrichtungen. Montage Vor der Montage ist die Rohrleitung sorgfältig durchzuspülen. Danach wird die Armatur spannungsfrei installiert. Durch die im Lieferumfang enthaltene Montageplatte wird ein Wandabstand von 80 mm erreicht. Über eine Ausgleichsverschraubung kann dieses Maß zwischen 80 und 95 mm variiert werden. Der Ablauftrichter des Sicherheitsventils hat einen Längenausgleich, ...
