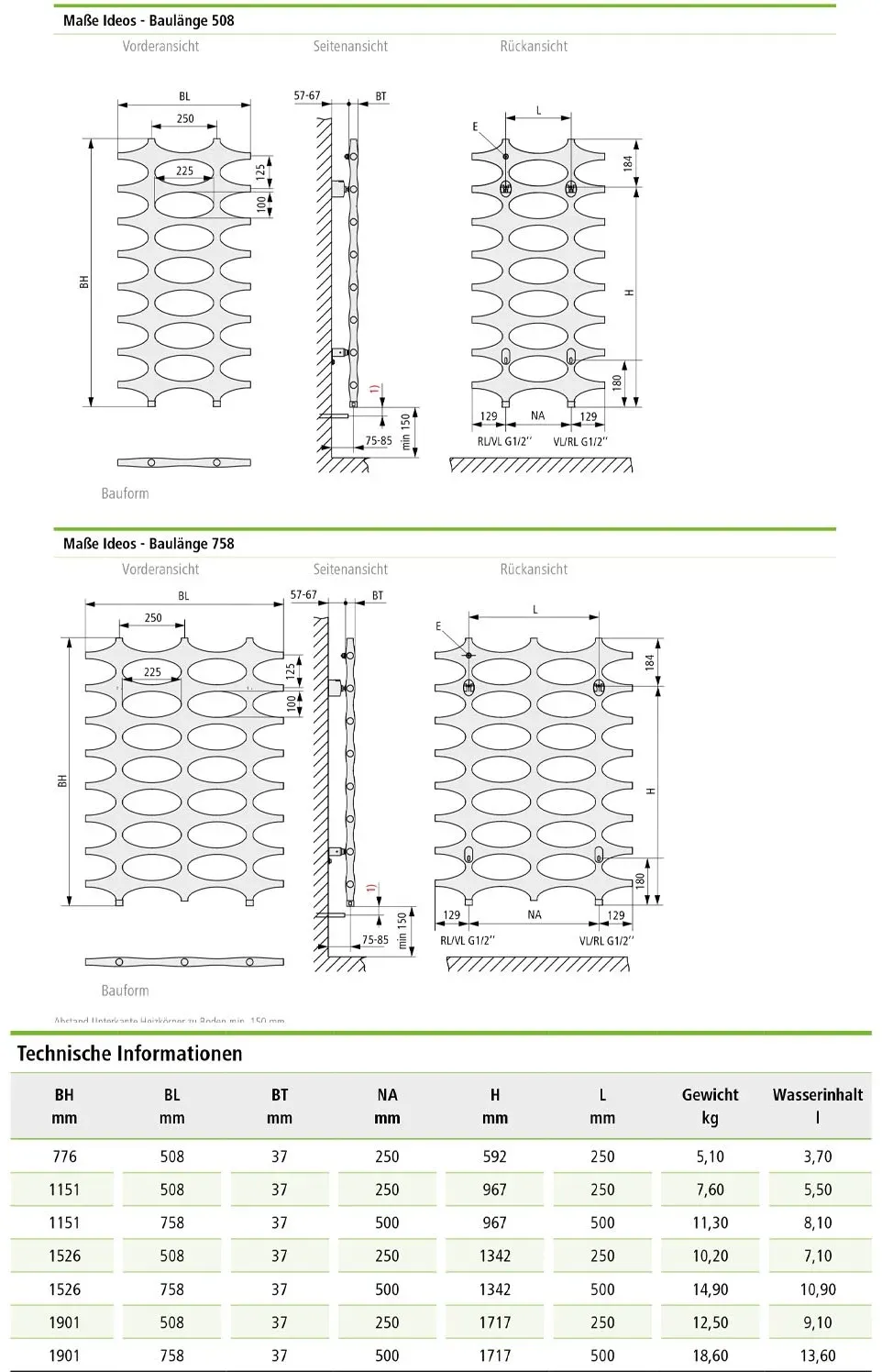

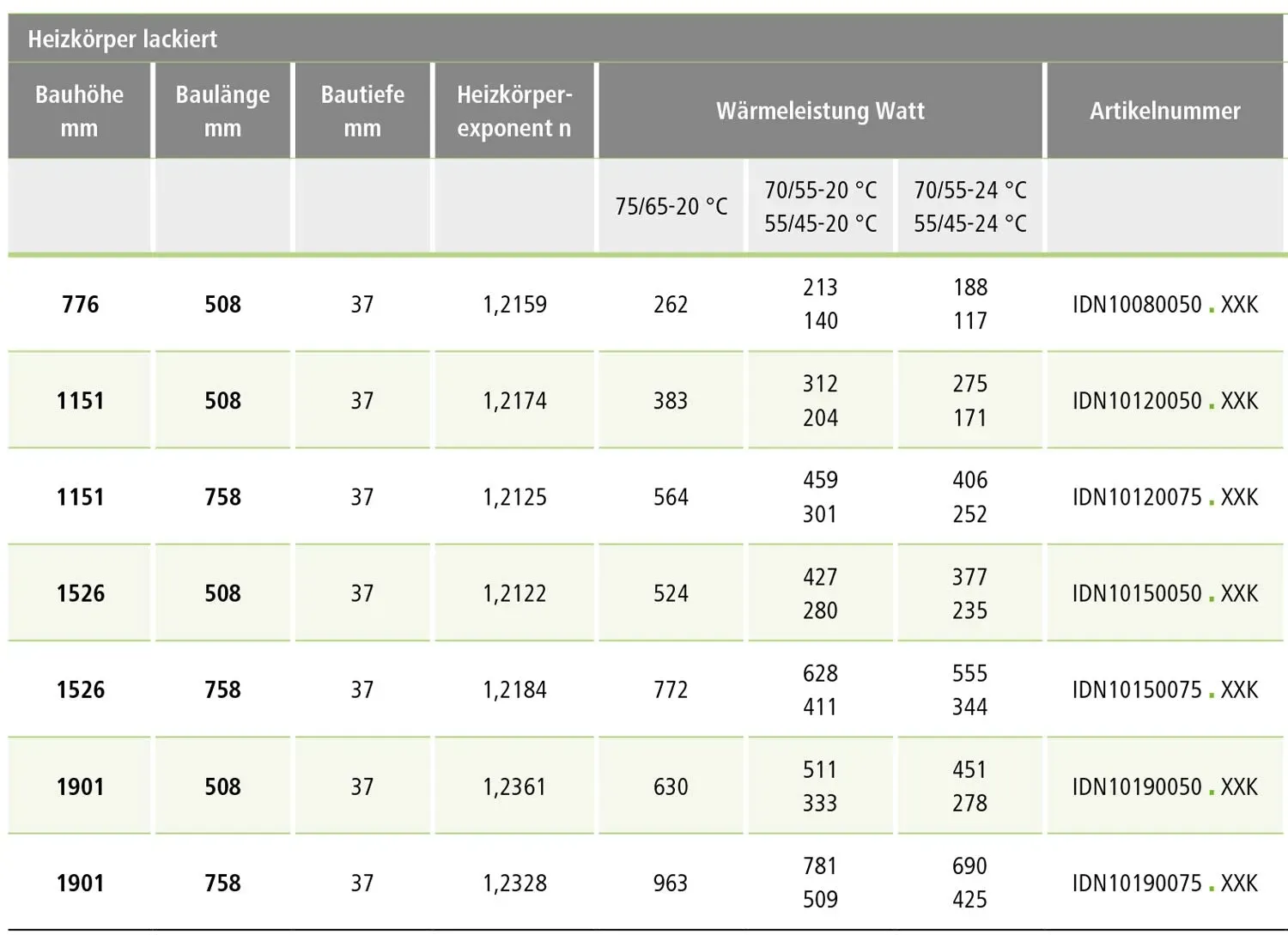

Serie / Kollektion: Ideos®Modell: IDN10Typ: HeizkörperBetriebsdruck (max.): 6 barHeizkörperexponent: 1,2122Wärmeleistung in Watt:75/65/20: 524 W (EN 442)70/55/24: 377 W55/45/24: 235 W55/45/20: 280 WAbmessungen:Breite: 508 mmHöhe: 1526 mmTiefe: 37 mmNicht im LieferumfangAnschlussarmatur nicht mit im Lieferumfang enthalten. Bitte separat bestellen.
Kermi Handtuchheizkörper, Badheizkörper Ideos, 1526 x 508 mm (H x L), glanzsilber Lieferumfang: • Kermi Badheizkörper Ideos, 1526 x 508 mm (H x L), glanzsilber - Für Warmwasser-Betrieb • Kermi Befestigungs-Set - Bestehend aus: - 2x Dübel Ø 10 - 2x Schrauben mit Innensechskant - 2x Heizkörperaufnahmen - 2x Wandlager - 2x Sicherungsschrauben - 2x Abdeckungen für Wandlager - 2x Dübel Ø 10 - 2x Schrauben - 2x Wandabstützungen - Entlüftungsstopfen Geeignet für Anforderungsklasse II. Verfügbare Kermi Heizkörper Längen in mm: • 508 mm • 758 mm Erhältliche Kermi Heizkörper Bauhöhen (BH) in mm: • BH 758 mm • BH 776 mm • BH 1133 mm • BH 1151 mm • BH 1508 mm • BH 1526 mm • BH 1883 mm • BH 1901 mm Allgemeine Produktbeschreibung Kermi Heizkörper Ideos Einzigartiges, unverwechselbares Heizkörperdesign in Elementarbauweise. Richtungsweisendes Wärme-Design oder ungewöhnliches Design-Objekt? Ideos verkörpert beides auf einzigartige Weise. Sternförmige Elemente verbinden sich zu einem faszinierenden Ganzen von unverwechselbarer Ausstrahlung. Konsequent gestaltet bis ins letzte Detail. So übernimmt ein Element bei der V-Version die Blendenfunktion und verdeckt die komplette Anschlusssituation. Zugleich ist der Thermostatkopf in das Design dieses Einzelelements perfekt integriert. Und auch bei der Kompaktausführung ist z. B. die Befestigung von vorn nicht sichtbar. Produktmerkmale: • Unverwechselbares Design durch einzigartige Elementarbauweise • Ideos in der Standard-Version mit seitlichen Anschlüssen • Ideos-V mit integrierter Ventilgarnitur und 50-mm-Anschluss, seitlich oder mittig für maximale Flexibilität und Planungsfreiheit nach der Rohinstallation • Auch mit Elektro-Zusatzheizung • Ideos-E für reinen Elektrobetrieb Produktvorteile Ideos: • Kompaktheizkörper für Warmwasser-Betrieb • Einzigartige Elementarbauweise 2- oder 3-reihig • Befestigung von vorne nicht sichtbar • Elektro-Zusatzbetrieb möglich, Heizstab nachrüstbar Technische Informationen Ideos: • Anschlüsse: 2 x G 1/2" IG nach unten, Nabenabstand baulängenabhängig • Vorlauf links oder rechts möglich • Für Einrohr-Betrieb geeignet • Entlüftung: G 1/4" nach hinten, rechts • Betriebsdruck: max. 6 bar • Prüfdruck: 7,8 bar • Betriebsbedingungen: Heißwasser bis 110 °C Produktvorteile Ideos Elektro-Zusatzbetrieb: • Kompaktheizkörper für Elektro-Zusatzbetrieb • Einzigartige Elementarbauweise 2- oder 3-reihig • Befestigung von vorne nicht sichtbar Technische Informationen Ideos Elektro-Zusatzbetrieb: • Anschlüsse: 2 x G 1/2" IG nach unten, Nabenabstand baulängenabhängig • Vorlauf links oder rechts möglich • Für Einrohr-Betrieb geeignet • Entlüftung: G 1/4" nach hinten, rechts • Betriebsdruck: max. 6 bar • Prüfdruck: 7,8 bar • Betriebsbedingungen: Heißwasser bis 80 °C • Der Elektro-Heizstab wird über den Wandauslass auf einer Unterputzdose an 230 V 50 Hz AC angeschlossen Produktvorteile Ideos-E: • Heizkörper für reinen Elektrobetrieb • Einzigartige Elementarbauweise 2- oder 3-reihig • Befestigung von vorne nicht sichtbar Technische Informationen Ideos-E: • Anschlüsse: Der Elektro-Heizstab wird unten im Heizkörper vormontiert • Montage der Wandelemente auf einer Leerdose oder Wandmontage mit Dübeln • Schutzart: IPX4 • Prüfdruck: 7,8 bar • Betriebsbedingungen: Das Modell Ideos-E wird als reiner Elektro-Heizkörper betrieben • Der Elektro-Heizstab wird über den Wandauslass an 230 V 50 Hz AC angeschlossen Produktvorteile Ideos-V: • Ventilheizkörper für Warmwasser-Betrieb • Einzigartige Elementarbauweise 2- oder 3-reihig • Anschlusssituation verblendet • Befestigung von vorne nicht sichtbar • 50-mm-Anschluss nach hinten (Mittenanschluss bei 3-reihiger Ausführung) • Elektro-Zusatzbetrieb möglich, Heizstab nachrüstbar Technische Informationen Ideos-V: • Anschlüsse: 2 x G 3/4" AG nach hinten, Nabenabstand 50 mm • Rohrleitung ausschließlich aus der Wand • Vorlauf serienmäßig links, Vorlauf rechts durch Wechsel der Fließrichtung in der absperrbaren Ventilgarnitur möglich • Nicht für Einrohr-Betrieb geeignet • Entlüftung: G 1/4" nach hinten, rechts • Betriebsdruck: max. 6 bar • Prüfdruck: 7,8 bar • Betriebsbedingungen: Heißwasser bis 110 °C Produktvorteile Ideos-V Elektro-Zusatzbetrieb: • Ventilheizkörper für Elektro-Zusatzbetrieb • Einzigartige Elementarbauweise 2- oder 3-reihig • Anschlusssituation verblendet • Befestigung von vorne nicht sichtbar • 50-mm-Anschluss nach hinten (Mittenanschluss bei 3-reihiger Ausführung) Technische Informationen Ideos-V Elektro-Zusatzbetrieb: • Anschlüsse: 2 x G 3/4" AG nach hinten, Nabenabstand 50 mm • Rohrleitung ausschließlich aus der Wand • Vorlauf serienmäßig links, Vorlauf rechts durch Wechsel der Fließrichtung in der Ventilgarnitur möglich • Nicht für Einrohr-Betrieb geeignet • Entlüftung: G 1/4" nach hinten, rechts • Betriebsdruck: max. 6 bar • Prüfdruck: 7,8 bar • Betriebsbedingungen: Heißwasser bis 80 °C • Der Elektro-Heizstab wird über den Wandauslass auf einer Unterputzdose an 230 V 50 Hz AC angeschlossen Elektro-Sets Standard und Comfort Die Elektro-Sets von Kermi bieten bei jeder Anwendungsproblematik die passende Lösung für perfekten Wärmekomfort. In der klassischen Anwendung eignen sich Elektrolösungen ideal als Zusatzheizung für die Nutzung in saisonalen Übergangszeiten ohne Inbetriebnahme der Zentralheizung oder zur Erwärmung von Handtüchern. Auch für den temporären, bedarfsgerechten Heizbetrieb, beispielsweise in Ferienwohnungen oder nur selten genutzten Bereichen, bieten sie die optimale Lösung. Speziell bei reinem Elektrobetrieb ist die flexible Positionierung der Heizkörper von Vorteil, wenn bei nachträglicher Installation eines Heizkörpers kein Anschluss an den Heizkreislauf vorhanden ist oder die Leistung des Wärmeerzeugers für den zusätzlichen Heizkörper nicht mehr ausreicht. Voraussetzung ist lediglich ein 230 V Netzanschluss. In der Ausführung Standard ist die Regeleinheit entweder direkt am Heizstab (Flanschversion, FKS) angebracht oder als externer Fernregler (Wandversion WKS, WFS) ausgeführt, der bei WFS an beliebiger Stelle in bequemer Bedienhöhe positioniert werden kann. In der Ausführung Comfort (WRX) kommt eine Fernregeleinheit mit LCD-Display zum Einsatz. Elektro-Set WKS Die Variante WKS besteht aus einem Wandauslass (Schutzart IPX4), einem elektronisch geregelten Heizstab und dem Regler Standard. Länge des Kabels am Heizstab: ca. 1,2 m. Der Regler Standard wird auf einer Unterputzdose montiert. Die Spannungsversorgung erfolgt in einer für den Regler vorgesehenen Unterputzdose. Leitungsverbindung zwischen Regler und Wandauslass durch bauseitige Verkabelung. Der Wandauslass wird auf einer Unterputzdose montiert. • Stufenlose Temperaturregelung • Boostbetrieb (60 Minuten Volllast) • Frostschutzfunktion • Funktionsanzeige (Heizen, Aus, Booster) • Umstellung von Raumtemperaturregelung auf reine Handtuchwärmerfunktion möglich • Fenster-Auf-Erkennung Elektro-Set WFS Die Variante WFS besteht aus einem Wandauslass (Schutzart IPX4) inkl. Funkempfänger, einem elektronisch geregelten Heizstab und dem Regler Funk-Standard. Länge des Kabels am Heizstab: ca. 1,2 m. Der Wandauslass wird auf einer Unterputzdose montiert. Durch den Batteriebetrieb des Reglers ist dieser Aufputz frei im Raum platzierbar. • Stufenlose Temperaturregelung • Boostbetrieb (60 Minuten Volllast) • Frostschutzfunktion • Funktionsanzeige (Heizen, Aus, Booster) • Umstellung von Raumtemperaturregelung auf reine Handtuchwärmerfunktion möglich • Fenster-Auf-Erkennung Elektro-Set WRX Die Variante WRX besteht aus einem Wandauslass (Schutzart IPX4) inkl. Funkempfänger, einem elektronisch geregelten Heizstab und dem Regler Funk-Comfort. Der Wandauslass wird auf einer Unterputzdose montiert. Durch den Batteriebetrieb des Reglers ist dieser Aufputz frei im Raum platzierbar. Der Funkregler ist mit einem Touchdisplay ausgerüstet, über welches verschiedene Funktionen programmiert und gesteuert werden können. • Raumtemperaturregelung auf Heiz- und Absenkniveau während programmierter Zeitintervalle - Programmierbares Zeitintervall 15 Minuten - 2 voreingestellte, 1 frei programmierbares Wochenprogramm (Raumtemperatur) • Raumtemperaturunabhängige, tagesindividuelle Handtuchwärmerfunktion während programmierter Zeitintervalle - Programmierbares Zeitintervall 15 Minuten - 1 voreingestelltes, 1 frei programmierbares • Boostbetrieb (einstellbar 30 - 120 Minuten) • Frostschutzfunktion • Funktionsanzeige (Raumtemperatur, Wochentag, Uhrzeit) • Betriebsmodus Anwesenheit • Betriebsmodus Abwesenheit • Fenster-Auf-Erkennung Heizkörperbefestigungen Bei der Montage von Heizkörpern sind die vom Hersteller mitgelieferten bzw. empfohlenen Befestigungen in entsprechend empfohlener Anzahl zu verwenden. Damit wird gewährleistet, dass Befestigungen und Heizkörper aufeinander abgestimmt und für die bestimmungsgemäße Verwendung geeignet sind. Bei der Montage der Befestigung an der Wand sind Material und Aufbau der Wand vor Ort zu überprüfen und zu berücksichtigen sowie geeignetes Montagezubehör (wie z.B. Schrauben und Dübel) zu verwenden. Die entsprechenden Regeln der Technik sind einzuhalten und die möglichen Belastungen des Heizkörpers nach erfolgter Montage zu prüfen und zu dokumentieren.
Kermi Ideos Designheizkörper, aufgebaut aus kreuzförmigen Einzelelementen, welche an den Enden miteinander verbunden sind. Ohne sichtbare Schweißnähte. Die Befestigung erfolgt an der Rückseite des Heizkörpers. Ausrichtung horizontal, vertikal und im Wandabstand möglich. Sichtteile des Zubehörs in Heizkörperfarbe. Montagefertig in Karton verpackt und in Folie eingeschweißt. Geprüft nach DIN EN 442. Ausgezeichnet mit dem RAL-Gütezeichen. Serienfarbe weiß (RAL 9016), gegen Aufpreis antimikrobielle Beschichtung, Sanitärfarben, Sondereditionen oder RAL-Farben laut Heizkörper-Farbkonzept. Anschlüsse: 2 x G 1/2" Innengewinde nach unten Entlüftung: G 1/4" Innengewinde nach hinten Nabenabstand: von Baulänge abhängig Lackierung: Zweischichtlackierung gem. DIN 55900, Grundierung (ETL), Pulverbeschichtung (EPS), emissionsfrei auch im Heizbetrieb. Betriebsdruck: max. 6 bar Medium: Heißwasser bis 110 Grad C Lieferumfang: Befestigungsset
