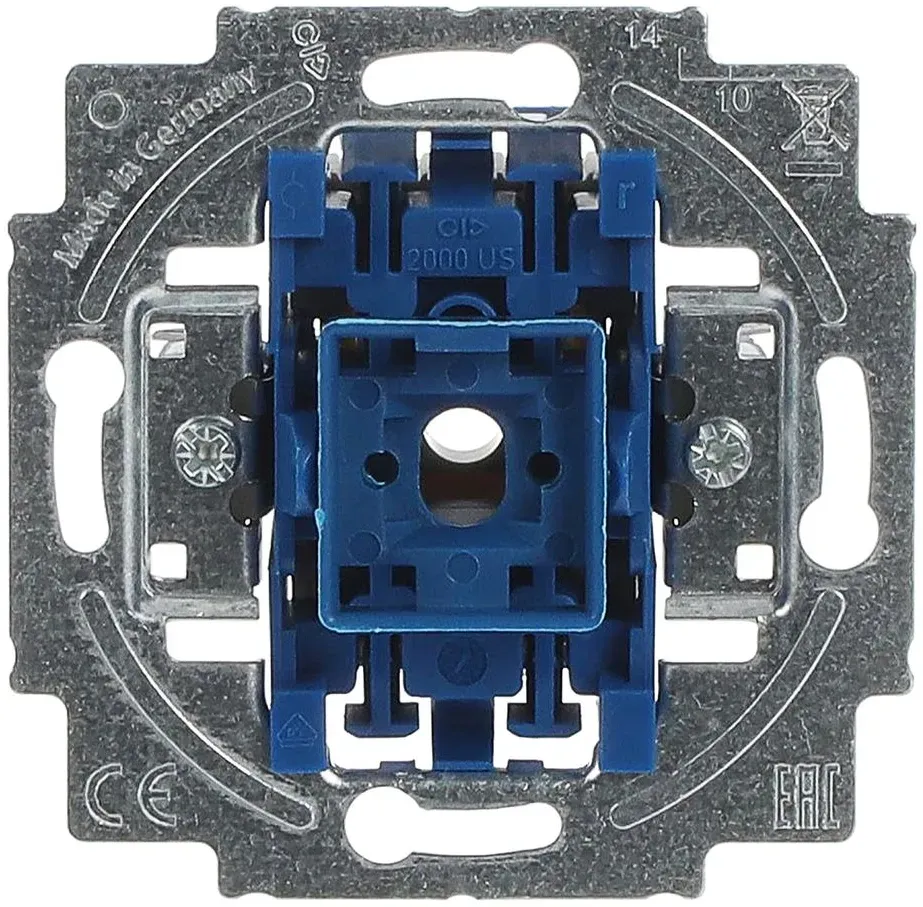

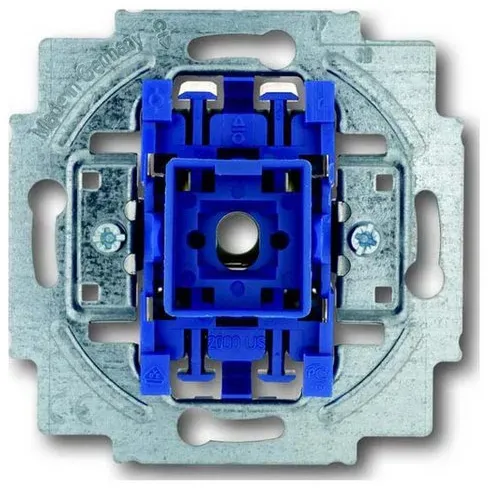

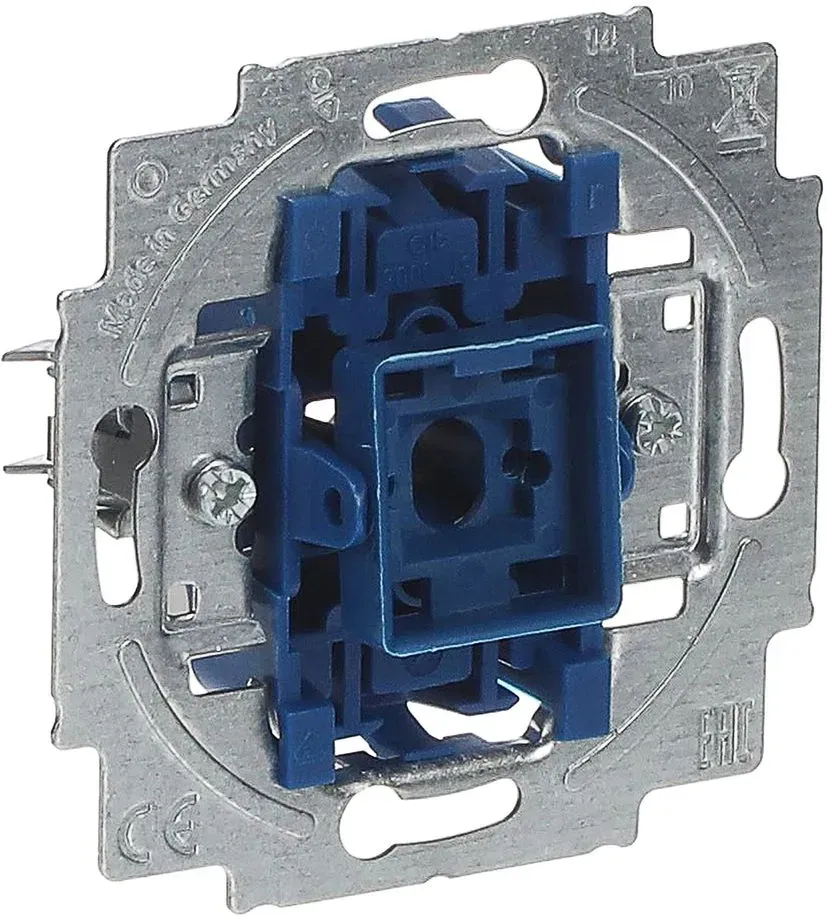

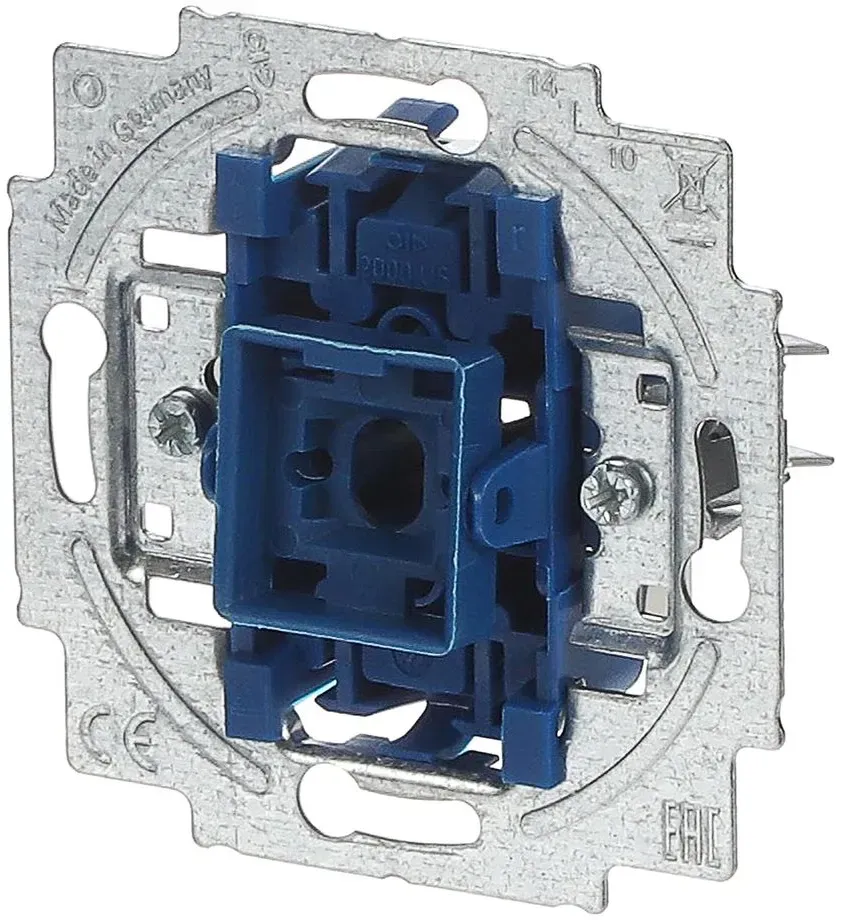

Busch‐Jaeger Wippschalter‐Einsatz Kreuz 230 V 10 A 2000/7 US Ein kleiner, aber entscheidender Baustein für Ihre Elektroinstallation – dieser Wippschalter‐Einsatz ermöglicht Ihnen komfortables Schalten von elektrischen Verbrauchern an bis zu drei Stellen. Sie profitieren von hoher Flexibilität bei gleichzeitig zuverlässiger Funktion. Produktmerkmale Schaltungsart: Kreuzschaltung – ideal zur Steuerung einer Lichtquelle von drei Schaltstellen aus Montageform: Unterputzmontage in handelsübliche Unterputz‐Dosen nach DIN 49073 Anschluss: Rückseitige Steckklemme mit seitlichem Federlöser für sichere Verbindung Beleuchtbarkeit: Optional durch Einsetzen verschiedener Lampen (z. B. 8350, 8352, 8353, 8337‐1, 8345‐1, 8344‐1) oder LED‐Einsätze Betätigungskraft: 2,0–3,0 N gemessen 20 mm außerhalb der Wippenmitte – angenehm leichtgängig Technische Details Nennspannung: 250 V AC Nennstrom: 10 A (10 AX nach IEC 60669‐1) Schutzart: IP20 – für Innenräume geeignet Material: Halogenfreier Thermoplast, matt
Nennspannung: 250 V~ Nennstrom: 10 AX IEC 60669-1 Nur in Verbindung mit handelsüblichen UP-Gerätedosen nach DIN 49073, Teil 1, montieren. Zum Schalten einer Lichtquelle von 3 verschiedenen Stellen aus. Dabei wird der Kreuzschalter in die Mitte der Kreuzschaltung gesetzt.Am Anfang und Ende der Schaltung benötigen Sie bei 3 Schaltstellen zwei Aus/Wechsel-Schalter ( Busch-Jaeger: 2000/6US) Dieser Schaltereinsatz wird ohne Glimmlampe geliefert. Dieser muß separat bestellt werden. Sie können in diesen Schalter eine Glimmlampe einsetzen, haben dann aber eine Dauerbeleuchtung. beleuchtbar durch: Glimmlampenelemente: ( siehe passendes Zubehör) 8350 ( 0,4 mA Stromaufnahme), 230V 8352 ( 1,0 mA Stromaufnahme), 230V 8353 ( 2,0 mA Stromaufnahme), 230V Glühlampenelemte: ( siehe passendes Zubehör ) 8337-1, 22 mA, 24V 8345-1, 40 mA, 12V 8344-1, 40 mA, 8V LED-Beleuchtungseinsatz: ( siehe passendes Zubehör ) 8380-10, 8380-12, 8380-17, 230 V, LED weiß, rot, blau, 0,5 mA Stromaufnahme 8382-10, 8382-12, 8382-17, 230 V, LED weiß, rot, blau, 1,0 mA Stromaufnahme 8383-10, 8383-12, 8383-17, 230 V, LED weiß, rot, blau, 2,0 mA Stromaufnahme Je nach gewünschter Helligkeit der LEDs lassen sich wahlweise 0,5, 1,0 oder 2,0 mA anlegen. Um Tasterschaltungen zu ermöglichen, ist die 0,5 mA-Variante vorgesehen. Dies erlaubt den Betrieb mehrerer LEDs in Tasterschaltungen parallel zum Relaiskontakt.
Nur in Verbindung mit handelsüblichen UP-Gerätedosen nach DIN 49073, Teil 1, montieren oder Busch-Jaeger Art.-Nr. 3040 UP-Dose Mauerwerk, 3050 UP-Dose Hohlwand oder 3060 UP-Dose Beton) Beleuchtbar durch Einsetzen der Lampe 8350, 8352, 8353, 8337-1, 8345-1 und 8344-1und LED-Einsätze. Ausführung: Kreuzschaltung Bauart: Unterputz
Busch-JaegerWippschalter-Einsatz,KreuzschalterNennspannung: 250 V~Nennstrom: 10 AXNur in Verbindung mit handelsüblichen UP-Gerätedosen nach DIN 49073, Teil 1, montieren.Beleuchtbar durch Einsetzen der Lampe 8350, 8352, 8353, 8337-1, 8345-1 und 8344-1und LED-Einsätze.
Schaltungsart=KreuzschalterBedienungsart=Wippe/TasteZusammenstellung=BasiselementTastschalter=neinAnzahl der Betätigungswippen=1Montageart=UnterputzBefestigungsart=Krallen-/SchraubbefestigungMit Montageplatte=jaWerkstoff=KunststoffWerkstoffgüte=DuroplastHalogenfrei=jaAntibakterielle Behandlung=neinOberflächenschutz=unbehandeltAusführung der Oberfläche=mattFarbe=blauRAL-Nummer (ähnlich)=5010Textfeld/Beschriftungsfläche=neinBeleuchtung=optionalBeleuchtungsfunktion=OrientierungGeeignet für Schutzart (IP)=IP20Nennspannung=250 VBemessungsstrom=10 ASchaltstrom für Leuchtstofflampen=10 AXRückmeldekontakt=neinAnschlussart=SteckklemmeHeizungsschalter=neinWaschmaschinenschalter=neinGerätebreite=71 mmGerätehöhe=71 mmGerätetiefe=40 mmEinbautiefe=25 mmMin. Tiefe der Gerätedose=25 mmKompatibel mit Apple HomeKit=neinKompatibel mit Google Assistant=neinKompatibel mit Amazon Alexa=neinIFTTT-Unterstützung...
Schaltungsart=KreuzschalterBedienungsart=Wippe/TasteZusammenstellung=BasiselementTastschalter=neinAnzahl der Betätigungswippen=1Montageart=UnterputzBefestigungsart=Krallen-/SchraubbefestigungMit Montageplatte=jaWerkstoff=KunststoffWerkstoffgüte=DuroplastHalogenfrei=jaAntibakterielle Behandlung=neinOberflächenschutz=unbehandeltAusführung der Oberfläche=mattFarbe=blauRAL-Nummer (ähnlich)=5010Textfeld/Beschriftungsfläche=neinBeleuchtung=optionalBeleuchtungsfunktion=OrientierungGeeignet für Schutzart (IP)=IP20Nennspannung=250 VBemessungsstrom=10 ASchaltstrom für Leuchtstofflampen=10 AXRückmeldekontakt=neinAnschlussart=SteckklemmeHeizungsschalter=neinWaschmaschinenschalter=neinGerätebreite=71 mmGerätehöhe=71 mmGerätetiefe=40 mmEinbautiefe=25 mmMin. Tiefe der Gerätedose=25 mmKompatibel mit Apple HomeKit=neinKompatibel mit Google Assistant=neinKompatibel mit Amazon Alexa=neinIFTTT-Unterstützung...

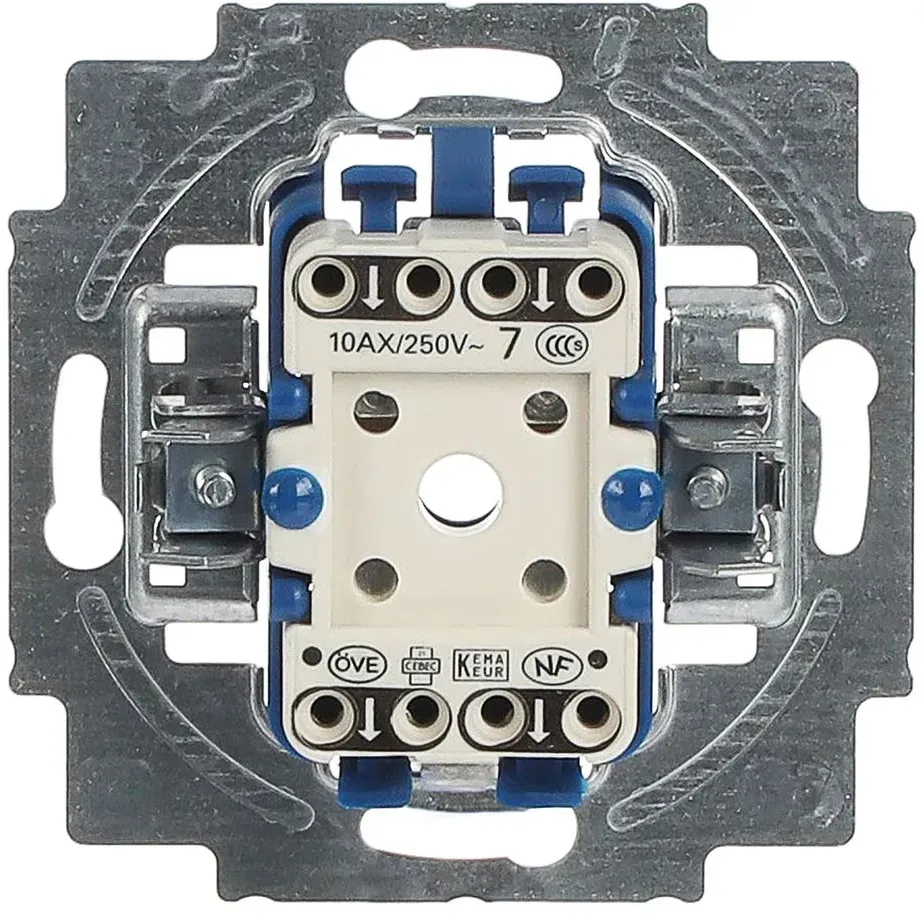

Zum Schalten von elektrischen Verbrauchern.Beleuchtbar durch Einsetzen der Lampe 8350, 8352, 8353, 8337-1, 8345-1 und 8344-1 und LED-Einsätze.Rückseitiger Anschluss mit Steckklemme und seitlichem Federlöser.Lampenhalter ist rückseitig einzustecken. Glimmlampe von vorn auswechselbar.Montage in UP Dosen nach DIN 49073 erforderlich.Betätigungskraft (gemessen am Betätigungspunkt 20mm außerhalb der Wippenmitte): 2,0 - 3,0NDesignlinie: Plattform 63, Busch-Duro 2000® SI, Reflex SI, Busch-balance® SI, Busch-art linear®, future® linear, Busch-axcent®, solo®, pur edelstahl, carat®, Busch-dynasty®, Allwetter 44® (IP44), alphaDesignlinie Variante: Busch-Duro 2000® SI, Busch-Duro 2000® SI Linear, Reflex SI, Reflex SI Linear, Busch-art linear®, Busch-art linear® - mit Dekorring, Busch-art linear® - Echtmaterial, future®, future® linear, Busch-axcent®, Busch-axcent® pur, alpha nea®, alpha exclusive®Technische Datentr:nth-child(odd){background-color:lightgrey;}SchaltungsartKreuzschalterBedienungsartWippe/TasteZusammenstellungBasiselementTastschalterneinAnzahl der Betätigungswippen1MontageartUnterputzBefestigungsartKrallen-/SchraubbefestigungMit MontageplattejaWerkstoffKunststoffWerkstoffgüteDuroplastHalogenfreijaAntibakterielle BehandlungneinOberflächenschutzunbehandeltAusführung der OberflächemattFarbeblauRAL-Nummer (ähnlich)5010Textfeld/BeschriftungsflächeneinBeleuchtungoptionalBeleuchtungsfunktionOrientierungGeeignet für Schutzart (IP)IP20Nennspannung250 VBemessungsstrom10 ASchaltstrom für Leuchtstofflampen10 AXRückmeldekontaktneinAnschlussartSteckklemmeHeizungsschalterneinWaschmaschinenschalterneinGerätebreite71 mmGerätehöhe71 mmGerätetiefe40 mmEinbautiefe25 mmMin. Tiefe der Gerätedose25 mmKompatibel mit Apple HomeKitneinKompatibel mit Google AssistantneinKompatibel mit Amazon AlexaneinIFTTT-Unterstützung verfügbarnein
