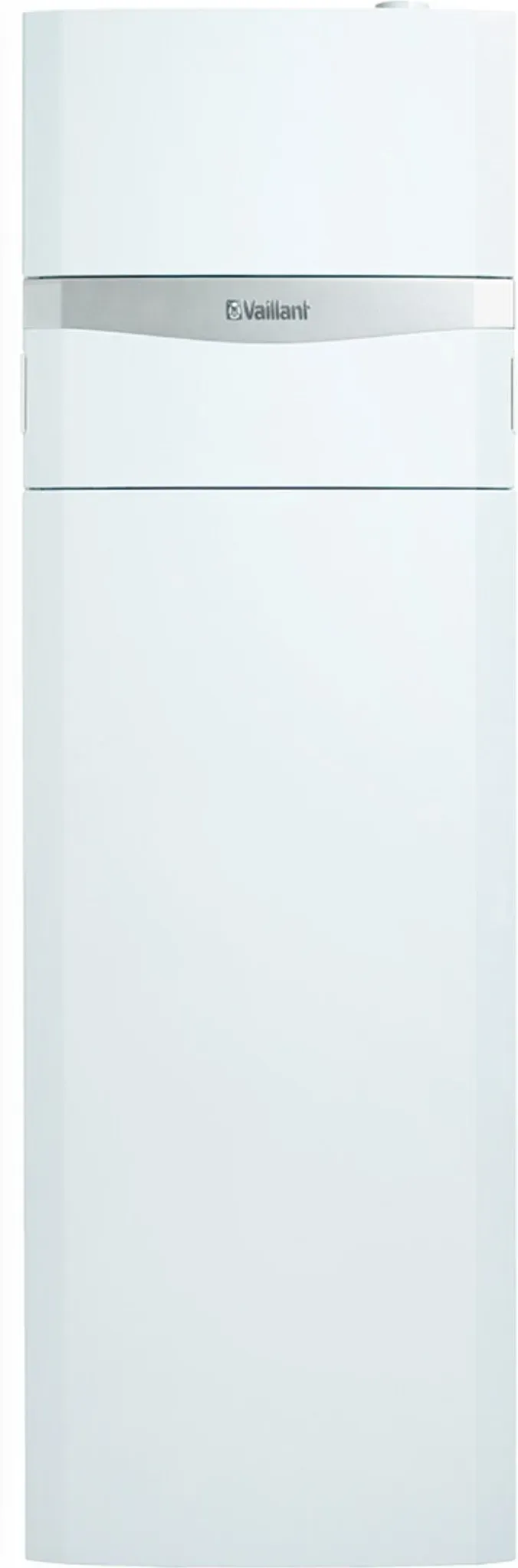

Allgemeine Beschreibung Der Vaillant auroCOMPACT VSC S 146/4-5 150 ist ein Gas-Brennwert-Kompaktgerät mit einem Nennleistungsbereich von 3 bis 14 kW, das speziell für druckgeführte Solarsysteme in Ein- und Zweifamilienhäusern entwickelt wurde. Es kombiniert Heizung und Warmwasserbereitung in einem kompakten Gerät mit integriertem Solar-Schichtladespeicher und Solarregelung, wodurch erneuerbare Energien effizient genutzt werden können. Das Gerät eignet sich besonders für die Kombination mit Flachkollektoren oder Vakuum-Röhrenkollektoren und bietet eine hohe Energieeffizienz bei der Warmwasserbereitung. Technische daten Leistungsbereich: 3 bis 14 kW Speichervolumen Warmwasser: 150 l Normnutzungsgrad: 98 % (Hs) / 109 % (Hi) Modulationsbereich: 20 bis 100 % Maximale Vorlauftemperatur: 85 °C Abmessungen (H x B x T): 1640 x 595 x 693 mm Anschluss Luft-/Abgas: 60/100 mm Anschluss Vorlauf/Rücklauf: Rp 3/4 Außengewinde Anschluss Warm-/Kaltwasser: Rp 3/4 Außengewinde Elektrischer Anschluss: 230 V / 50 Hz Max. elektrische Leistungsaufnahme: 70 W Gewicht (leer): 159 kg Kompatibilität und Zubehör 1x auroCOMPACT VSC S 1x Beipack (Dichtungen für die Heizungs-, Gas- und Wasseranschlüsse) 1x Abgasanschlussstück konzentrisch 60/100 PP 1x Kollektorfühler 1x Umstellsatz auf Erdgas E oder LL beiliegend Installation Das Gerät ist für die druckgeführte Solaranlage konzipiert und kann auch als reines Brennwertgerät betrieben werden, was eine spätere Nachrüstung der Solartechnik erleichtert. Das SplitMountingConcept ermöglicht die Einbringung in zwei Teilen, was die Installation vereinfacht. Die Luft- und Abgasführung erfolgt über ein konzentrisches System mit 60/100 mm Durchmesser, das ohne Schornstein direkt durch das Dach geführt werden kann. Optional ist eine App-Steuerung über den Systemregler multiMATIC 700 mit Internetmodul möglich, die eine Fernbedienung und digitale Anlagenbetreuung erlaubt. Anwendung Das auroCOMPACT VSC S ermöglicht die Nutzung von Solarenergie zur Warmwasserbereitung und Heizungsunterstützung in Ein- und Zweifamilienhäusern. Mit der Kombination aus auroCOMPACT und zwei bis drei Solarkollektoren können bis zu 68 % des Wasserbedarfs solar erwärmt werden, was zu erheblichen Energieeinsparungen führt. Die selbstoptimierende Solar-Pumpengruppe passt die Leistung automatisch an, um den Stromverbrauch zu reduzieren. Weitere Informationen Das Gerät ist für den Betrieb mit bis zu 100 % Bio-Erdgas ausgelegt und verfügt über ein Multi-Sensorik-System mit Komfortsicherungsprogrammen. Der integrierte WW-Thermostatmischer schützt vor Verbrühungen, und eine Magnesiumschutzanode im Speicher schützt vor Korrosion. Die Anlage ist systemzertifiziert und für den Betrieb mit einem zugehörigen Luft-/Abgassystem zugelassen.
Vaillant Gas-Kompaktgerät mit Brennwerttechnik auroCOMPACT VSC S 146/4-5 150 Lieferumfang / je nach Auswahl: • Vaillant auroCOMPACT VSC S 146/4-5 150, Gas-Brennwert-Kompaktgerät • Auswahl Vaillant Zubehör / Zubehörpakete: 2a) Vaillant Paket A: Anschlusskonsole Gas-Kompaktgeräte für flexiblen Anschluss (Sicherheitsgruppe bis 10 bar, Wartungshähne 3/4", Eck-Gashahn R/Rp 1/2, KFE-Hähne 1/2", Sicherheitsventil 3bar, Kleinteile und Anschlusskonsole, kürzbare Edelstahl-Wellrohre für alle Anschlüsse teilisoliert, (Gas-Wellrohr nicht kürzbar) Anschlusswinkel für externes TW-ADG) (Vaillant Art.Nr. 0020170496) Hinweis: Ablauftrichter bauseits 2b) Vaillant Paket B + C: Anschluss-Set Gas-Kompaktgeräte an bauseitige Verrohrung, (Wartungshähne 3/4", Eck-Gashahn R/Rp 1/2", KFE-Hahn 1/2", Sicherheitsventil 3bar, Anschluss eines internen TW-ADG möglich) (B), Sicherheitsgruppe für Kaltwasseranschluss und Netzüberdruck bis 10 bar für Speicher bis 200 l Inhalt (Absperrhahn, Sicherheitsventil 10 bar, integrierter Rückflussverhinderer, Ablauftrichter und Anschlussstück) (C) (Vaillant Art.Nr. 0020170491 und 0020042427) • Auswahl Vaillant Regelungen: • Vaillant Raumtemperaturregelung calorMATIC VRT 350 • Vaillant Raumtemperaturregelung sensoHOME VRT 380 • Vaillant witterungsgeführte Regelung multiMATIC VRC 700 • Vaillant Raumtemperaturregelung sensoHOME VRT 380f • Vaillant witterungsgeführte Regelung eRELAX • Auswahl Vaillant Abgaspakete: 4a) Vaillant senkrechte Luft-/Abgasführung durch Schrägdach (Ø 60/100 mm PP), schwarz oder rot bestehend aus: Paket mit senkrechter Dachdurchführung (Vaillant Art.Nr. Schwarz 20060570 oder Rot 20060571), Universalpfanne Schrägdach (25°-50°) mit Bleischürze (Vaillant Art.Nr. Schwarz 20064750 oder Rot 20064751) und Revisionsöffnung konzentrisch 60/100 mm, 0,25m, PP (Vaillant Art.Nr. 303918) 4b) Vaillant senkrechte Luft-/Abgasführung durch Flachdach (Ø 60/100 mm PP), schwarz oder rot bestehend aus: Paket mit senkrechter Dachdurchführung (Vaillant Art.Nr. Schwarz 20060570 oder Rot 20060571), Flachdachpfanne Alu (Vaillant Art.Nr. 9056) und Revisionsöffnung konzentrisch 60/100 mm, 0,25m, PP (Vaillant Art.Nr. 303918) 4c) Vaillant konzentrischer Anschluss (Ø 60/100 mm PP) an Abgasleitung DN 80 (starr) im Schacht / Schornstein bestehend aus: Paket mit Basis-Anschluss-Set, konzentrischer Anschluss an Abgasleitung im Schacht (Vaillant Art.Nr. 303920) bestehend aus Revisions-T-Stück 87° Ø 60/100 PP inkl. Funktionsverschluss für wahlweise raumluftab- oder unabhängigen Betrieb und Luftrohrschelle, Verlängerung 0,5 Meter, Luftrohrschelle, Übergangsbogen 87° Ø 60/80 PP, Wandrosette, Schachtabdeckung DN 80 PP (Vaillant Art.Nr. 303963) und, Abgasleitungs-Pack, DN 80 inkl. 7 Abstandshalter (Vaillant Art.Nr. 7,5 Meter 20063135 oder 10 Meter 20063136) • Anschlussgarantie - Mit 3 Jahren Anschlussgarantie gesamt 5 Jahre Schutz! Allgemeine Produktbeschreibung Vaillant Solar-Gas-Kompaktgerät auroCOMPACT Wenn Sie ohne viel Aufwand kostenlose Solarenergie für Ihre klimafreundliche Warmwasserbereitung nutzen möchten, empfehlen wir Ihnen unser Gas-Kompaktgerät auroCOMPACT. Es enthält ein leistungsstarkes Gas-Brennwertgerät, einen Solar-Warmwasserspeicher und einen Solarregler - alles in einem Gerät auf platzsparenden 0,41m2 Stellfläche. Auch die Nachrüstung der Solarkollektoren ist jederzeit möglich: Sie können den auroCOMPACT zunächst als reines Gas-Brennwertgerät einsetzen und die Solarkollektoren - wie zum Beispiel unsere eleganten Flachkollektoren auroTHERM - zu einem späteren Zeitpunkt ergänzen. Einfach Energie sparen Im Ein- oder Zweifamilienhaus können Sie mit dem auroCOMPACT viel Energie sparen. Schon wenige Solarkollektoren auf dem Dach reichen aus, um bis zu 60 % für die Warmwasserbereitung durch kostenlose Solarenergie abzudecken und bis zu 20 % der Heizkosten. Das Gas-Brennwertgerät optimiert sich zudem selbst und senkt damit ebenfalls die Energiekosten. Die Hocheffizienz-Pumpe drosselt ihre Leistung bei wenig Wärmebedarf automatisch, das reduziert den Stromverbrauch. Zwei Solartechnologien, zwei Gerätevarianten Grundsätzlich gibt es im Bereich der Solarthermie zwei verschiedene Technologien: druckgeführte und rücklaufgeführte Solarsysteme. Unseren auroCOMPACT gibt es daher in zwei Varianten: • Die druckgeführte Solartechnik (auroCOMPACT VSC S) empfiehlt sich für Häuser mit konstanter Energienutzung, d. h. Sie verbrauchen regelmäßig Warmwasser. Auch sehr lange Rohrlängen sind mit der druckgeführten Solartechnik möglich, beispielsweise bei der Verbindung von Solarkollektoren auf dem Dach und mit dem weit entfernten auroCOMPACT im Keller. • Die rücklaufgeführte Solartechnik (auroCOMPACT VSC D) ist die Wahl bei gelegentlichem Energiebedarf und eine dauerhafte Wärmeerzeugung durch die Solaranlage nicht benötigt wird. Das Solarsystem wird nur dann aktiv, wenn temporär Wärme für Warmwasser benötigt wird und zum selben Zeitpunkt die Sonne scheint. So wird vermieden, dass die Solarflüssigkeit lange im Kollektor unter hoher Sonneneinstrahlung verbleibt, wenn kein Energiebedarf besteht. Beide auroCOMPACT Varianten sind jeweils mit 14 und 20 kW Leistung erhältlich und wahlweise mit einem 150 oder 200-Liter-Schichtladespeicher. Fragen Sie am besten Ihren Heizungsfachmann - er wird Ihnen das richtige Gerät mit der passenden Solartechnik je nach Situation vor Ort und Ihren Anforderungen empfehlen. So schön kann Zukunft sein Der auroCOMPACT ist nicht nur platzsparend, er sieht auch so gut aus, dass Sie ihn nicht im Keller verstecken brauchen. Mit seiner eleganten, schlanken Linie und dem klaren Design kann er auch im Wohnbereich punkten. Regelung per Smartphone oder Tablet Der auroCOMPACT lässt sich dank unseres intuitiven Bedienkonzept ganz einfach steuern. Sie möchten es noch etwas bequemer? Mit unserer App haben Sie Ihre Wärme-, Warmwasser- und Solarregelung ganz komfortabel selbst in der Hand - vom Sofa aus oder von unterwegs. Alles, was Sie dazu benötigen, ist das Internetmodul sensoNET und den Systemregler multiMATIC 700 - und Ihre neue Heizung geht online. Besondere Merkmale • Normnutzungsgrad 98 % (Hs) / 109 % (Hi) • Modulation bis zu 1:5 • Multi-Sensorik-System mit Komfortsicherungsprogrammen • Aqua-Power-Plus für bis zu 20 % mehr Warmwasserleistung • Aqua-Kondens-System, Speicherladeregelung mit Brennwertnutzung • Warmwasser-Schichtladespeicher inkl. Solarnutzung bis NL 2,0 • Selbstoptimierende Solar-Pumpengruppe mit Hocheffizienz-Pumpe • Bis zu 3 Flachkollektoren VFK anschließbar • Solarthermische Trinkwasserdesinfektion • SplitMountingConcept zur leichten Einbringung in zwei Teilen • Kompakte Geräte-Abmessungen Produktausstattung • Integrierter WW-Schichtladespeicher und Solarwärmetauscher, Edelstahl-Sekundär-Wärmetauscher, Hocheffizienz-Speicherlade- und Heizungspumpe, Vorrangumschaltventil, Drucksensor und Manometer, Sicherheitsventil 1/2", 15 Liter ADG und Kollektorfühler • Modulierende Hocheffizienz-Solarpumpe • Integral-Kondensations-Wärmetauscher aus Edelstahl • Solarregelung integriert • Kombiniertes Solar-ADG inkl. Vorschaltgefäß (6 l / 18 l), Solar Auffangbehälter (4,8 l / 7,5 l) und Solar Sicherheitsventil (6 bar) • Volumenstromsensor und Manometer für Solarkreis • Thermostatmischer (Verbrühschutz) • Manuelles Luftabscheide-System für Solarkreis Anschlussgarantie: Ihre Therme hat eine 2-jährige Herstellergarantie. Damit unterstreicht der Hersteller seine hohe Produktqualität und Zuverlässigkeit. Aber was ist nach Ablauf der Herstellergarantie? Wir helfen Ihnen weiter Viele unserer Kunden wollen bei einem Ausfall der Therme nicht alleine da stehen und die teilweise hohen Reparaturkosten nicht selbst tragen. Aus diesem Grund empfehlen wir Ihnen unsere spezielle Anschlussgarantie für Ihre Therme. Sie gilt im Anschluss an die 2-jährige Herstellergarantie und bietet Ihnen insgesamt 5 Jahre Schutz.
🌞 Vaillant auroCOMPACT VSC S – Kompaktlösung für druckgeführte Solarsysteme 🔋 Alles-in-einem: Heizung & solarthermische Warmwasserbereitung mit Speicher Der Vaillant auroCOMPACT VSC S ist die perfekte Heizlösung für Ein- und Zweifamilienhäuser, die auf erneuerbare Energien setzen möchten. Das Gerät kombiniert Gas-Brennwerttechnik mit einem integrierten Solar-Schichtladespeicher (150 l oder 190 l) sowie einem Solarregler – anschlussfertig und platzsparend in einem Gehäuse. Diese Variante ist für druckgeführte Solarsysteme ausgelegt und lässt sich sowohl mit Flachkollektoren als auch mit Vakuum-Röhrenkollektoren kombinieren. 💡 Top-Vorteile auf einen Blick: ✅ Integrierter Solar-Schichtladespeicher (150 l oder 190 l) ✅ Solarregelung bereits eingebaut ☀️ Kombinierbar mit Flach- oder Röhrenkollektoren 🔥 Aqua-Kondens-System nutzt Brennwerteffekt auch bei Speicherladung 💧 Aqua-Pow...
International, Post/DHL, GLS, Spedition, Versand nach A
Artikelbeschreibung:
VAILLANT Gas-Brennwert-Kompaktgerät auroCOMPACT VSC S 146/4-5 150 - Erdgas E Der Sonnige: Gas-Brennwertgerät inklusive Solar-Warmwasserspeicher Wenn Sie ohne viel Aufwand kostenlose Solarenergie für Ihre klimafreundliche Warmwasserbereitung nutzen möchten, empfiehlt Vaillant das Gas-Kompaktgerät auroCOMPACT im eleganten Design. Es enthält ein leistungsstarkes Gas-Brennwertgerät, einen Solar-Warmwasserspeicher und einen Solarregler – alles in einem Gerät auf platzsparenden 0,41 m2 Stellfläche. Im Ein- oder Zweifamilienhaus können Sie mit der Kombination aus auroCOMPACT und zwei bis drei Solarkollektoren bis zu 68 % Ihres Wasserbedarfs solar erwärmen. So sind bis zu 60 % Energieeinsparung bei der Warmwasserbereitung und bis zu 20 % Heizkostenersparnis möglich. Das Gas-Brennwertgerät optimiert sich zudem selbst und senkt damit ebenfalls die Energiekosten. Die Hocheffizienz-Pumpe drosselt ihre Leistung bei wenig Wärmebedarf automatisch, das reduziert den Stromverbrauch. Ausführung auroCOMPACT VSC S für druckgeführte Solarsysteme. Diese Systeme sind für Häuser mit konstanter Energienutzung geeignet, das heißt wenn Wasser regelmäßig verbraucht wird, zum Beispiel im Einfamilienhaus. Informationen zu Fördermöglichkeiten finden Sie hier. Besondere Merkmale: Normnutzungsgrad 98 % (Hs) / 109 % (Hi) Modulation bis zu 1:5 Multi-Sensorik-System und Komfortsicherungsprogrammen Aqua-Power-Plus für bis zu 20 % mehr Warmwasserleistung Aqua-Kondens-System, Speicherladeregelung mit Brennwertnutzung Warmwasser-Schichtladespeicher inkl. Solarnutzung bis NL 2,0 Selbstoptimierende Solar-Pumpengruppe mit Hocheffizienz-Pumpe Bis zu 3 Flachkollektoren VFK anschließbar Solarthermische Trinkwasserdesinfektion SplitMountingConcept zur leichten Einbringung in zwei Teilen Kompakte Geräte-Abmessungen Produktausstattung: Integrierter WW-Schichtladespeicher und Solarwärmetauscher, Edelstahl-Sekundär-Wärmetauscher, Hocheffizienz-Speicherlade- und Heizungspumpe, Vorrang-Umschaltventil, Drucksensor und Manometer, Sicherheitsventil 1/2", 15 Liter ADG und Kollektorfühler Modulierende Hocheffizienz-Solarpumpe Integral-Kondensations-Wärmetauscher aus Edelstahl Solarregelung integriert Kombiniertes Solar- ADG inkl. Vorschaltgefäß (6 l / 18 l), Solar Auffangbehälter (4,8L / 7,5L) und Solar Sicherheitsventil (6 bar) Volumenstromsensor und Manometer für Solarkreis Thermostatmischer (Verbrühschutz) Manuelles Luftabscheide-System für Solarkreis Lieferumfang: 1 auroCOMPACT VSC S 1 Beipack (Dichtungen für die Heizungs-, Gas- und Wasseranschlüsse) 1 Abgasanschlussstück konzentrisch 60/100 PP 1 proklima Stopfen (nur Leistungsgröße 20 kW) 1 Kollektorfühler 1 Umstellsatz auf Erdgas E oder LL beiliegend 1 Betriebs- und Installationsanleitung 1 Montageanleitung Luft-Abgas, Garantiekarte 1 Produktdatenblatt, Energieeffizienzlabel Technische Daten: Leistungsgröße: 14 kW Gasart: Erdgas E Heizleistung bei 80/60 °C (Min - Max): 3 - 14 kW Heizleistung bei Warmwasserbetrieb (Max): 16 kW Speicher-Gesamtinhalt: 141 l WW-Ausgangsleistung: 161 l/10min Leistungskennzahl NL: 1.3 Luft-/Abgasanschluss: 60/100 mm Produktmaß (Höhe / Breite / Tiefe): 1.640 / 599 / 693 mm Gewicht: 159 kg Energieeffizienzklasse Heizung (A+++ - D): A Energieeffizienzklasse Warmwasser (A+ - F): A - Hersteller-Art.-Nr. 0010015609 Allgemeine Sicherheitshinweise: Installation, Inspektion, Wartung und Instandsetzung des Produkts sowie Gaseinstellungen darf nur ein Fachhandwerker durchführen.
Das auroCOMPACT VSC S 146/4-5 ist ein Kompaktgerät für die Brennwertnutzung von Erdgas. Es eignet sich für die Beheizung und Warmwasserbereitung in Wohngebäuden und bietet eine effiziente Lösung für moderne Heizsysteme.
Hocheffizienz-Pumpen für Heizung und Speicherladung, selbstoptimierende Solar-Pumpengruppe mit Hocheffizienz-Pumpe, elektronischer Gas-Luft-Verbund, bis zu 3 Flachkollektoren VFK anschließbar, alle Komponenten/Zubehöre in einem Gehäuse, bestehend aus Integrierter WW Solar Schichtladespeicher mit Magnesiumschutzanode (150 Liter) und Solarwärmetauscher, Edelstahl-Sekundär-Wärmetauscher, Hocheffizienz Lade- und Heizungspumpe Vorrangumschaltventil, Wasserdrucksensor, Volumenstromsensor und Manometer, 15 Liter ADG und Kollektorfühler, Integral-Kondensations Wärmetauscher aus Edelstahl, Überströmventil, Solarregelung integriert, modulierende hocheffizienz Solarpumpe, Solar-ADG (6L/18L), Solar-Auffangbehälter (4,8L/7,5L), Solar Sicherheitsventil (6bar), Volumenstromsensor für Solarkreis, WW Thermostatmischer (Verbrühschutz), manuelles Luftabscheide-System für Solarkreis, Füll- und Entleerungseinrichtung für Solarkreis, Gasart E, Nennleistungsbereich 40/30 °C/3,4-15,2 kW, 60/40 °C/3,3-14,7 kW, Speicherladeleistung 16,0 KW, maximale Wärmebelastung Speicher 16,3 KW, Normnutzungsgrad 98% (Hs)/109% (Hi), Modulationsbereich von 20 bis 100 %, Vorlauftemperatur maximal 85 Grad C, Elektroanschluss 230V/50Hz, maximale elektrische Leistungsaufnahme 70 W, Vor-/Rücklaufanschluss Rp 3/4, Kalt- /Warmwasseranschluss Rp 3/4, Gasanschluss Rp 3/4, Luft-/Abgasanschluss 60/100 mm, Gewicht (leer) 159 kg, Speicher-Gesamtinhalt 150 l, Leistungskennzahl NL 1,3, Höhe/Breite/Tiefe 1640/595/693 mm Flüssiggasumstellsatz für VSC/VCC/VSC S, VSC D/4-5 erhältlich Energieeffizienzklasse: A
