Mit optimierten und innovativen Energiesparfunktionen setzt die Wilo-Stratos MAXO neue Standards für kommerzielle HVAC-Anwendungen im Bereich Energieeffizienz. Zudem macht ihre herausragende Benutzerfreundlichkeit die Bedienung für Sie so einfach wie noch nie.
Wilo Stratos MAXO Nassläufer-Pumpe 2186195Bauart: Smart-Nassläufer-Umwälzpumpe mit FlanschanschlussEC-Motor mit integrierter elektronischer LeistungsanpassungEinsatz: Warmwasserheizungen aller SystemeKlimaanlagengeschlossene Kühlkreisläufeindustrielle UmwälzanlagenSonderausführungen für Betriebsdruck PN 16Schnittstellen zur Anbindung an mobile Endgeräte
Buderus Wilo Stratos Maxo - Premium Smart-Nassläufer-Umwälzpumpe mit EC-Motor & Dynamic Adapt plus für energieeffiziente Heizung und Kühlung im Gewerbebau, Anschluss DN32, Förderhöhenbereich 0,5-10m, Betriebsdruck PN6/10, 216W Motornennleistung Lieferumfang: • Buderus Smarte Hocheffizenz-Heizungspumpe Wilo Stratos MAXO 32/0,5-10 PN6/10 - optimierter Wilo-Connector - Kabelverschraubung M16 x 1,5, 2 Stück - Dichtungen bei Gewindeanschluss - Unterlegscheiben für Flanschschrauben (bei Anschlussnennweiten DN 32 - DN 65) - Wärmedämmschale Allgemeine Produktbeschreibung Wilo Stratos MAXO Die Wilo-Stratos MAXO ist eine Nassläufer-Umwälzpumpe in Inline-Bauweise mit EC-Motor und integrierter elektronischer Leistungsanpassung. Angeschlossen wird sie per Verschraubung oder Flansch. Eingesetzt wird sie in Warmwasserheizungen aller Art, Klimaanlagen, geschlossenen Kühlkreisläufen und industriellen Umwälzanlagen - kurzum überall dort, wo zuverlässige Förderung mit hoher Energieeffizienz gefragt ist. • Nassläufer-Pumpe mit EC-Motor, Verschraubungs- oder Flanschanschluss • Werkseitige Regelungsart: Dynamic Adapt plus - bis zu 20 % Energieeinsparung • No-Flow Stop: automatische Abschaltung bei Null-Durchfluss • Multi-Flow Adaptation für bedarfsgerechte Volumenstromoptimierung • Bluetooth-Schnittstelle für Bedienung per App ohne Zusatzzubehör • Optionaler CIF-Modul-Steckplatz: Modbus, BACnet, LON, CANopen, PLR • 4,3-Zoll-Farb-Display mit grünem Knopf und Einstellungsassistent • Integrierter Temperatursensor, Wärme- und Kältemengenerfassung • 5 Jahre Gewährleistung Für Gewerbeobjekte mit Gebäudeleittechnik ist die Stratos MAXO besonders gut geeignet: Sie lässt sich über eine Vielzahl digitaler Schnittstellen in bestehende Automationssysteme einbinden und kommuniziert per Bluetooth mit Smartphones oder Tablets. Die automatische Leistungsanpassung, zehn wählbare Regelungsarten und ein übersichtliches Farb-Display machen die Einrichtung und den Dauerbetrieb auch ohne spezialisiertes Fachwissen handhabbar. Fünf Jahre Gewährleistung gibt Wilo dazu. Ihre Vorteile im Überblick • Intuitive Bedienung durch anwendungsgeführte Einstellungen mit dem Einstellungsassistenten sowie durch die Kombination aus neuem Display, Bedienknopf und grüner Knopf-Technologie. • Höchste Energieeffizienz durch das Zusammenspiel optimierter, innovativer Funktionen wie z. B. No-Flow Stop. • Optimale Systemeffizienz durch intelligente Regelungsfunktionen wie Dynamic Adapt plus, Multi-Flow Adaptation, T-const. und ?T-const. • Modernste Kommunikationsschnittstellen - z. B. Bluetooth - für den Anschluss an mobile Endgeräte sowie direkte Pumpenvernetzung zur Multipumpensteuerung über Wilo Net. • Höchster Komfort bei der Elektromontage durch den übersichtlichen Klemmenraum und den optimierten Wilo-Connector. Die erste Smart-Pumpe der Welt macht Ihnen mit den Innovationen von morgen schon heute das Leben leichter: Die Wilo-Stratos MAXO bietet Ihnen mehr Effizienz, Konnektivität und Komfort als jemals zuvor. Innovative Regelungsarten für effizientere Systeme Zehn Regelungsarten stehen zur Wahl - von einfacher konstanter Drehzahl bis zur benutzerdefinierten PID-Regelung. Je nach eingestelltem Anwendungsbereich (z. B. Heizkörper, Fußbodenheizung, Deckenkühlung) wählt die Pumpe die passenden Betriebsparameter automatisch vor. Wer den errechneten Betriebspunkt kennt, kann ihn bei p-v direkt eingeben. Dazu kommt eine Q-Limit-Funktion, mit der sich der minimale und maximale Volumenstrom getrennt begrenzen lässt. Für Zubringerpumpen in Heizkreis-Verteilern ist Multi-Flow Adaptation besonders interessant: Die Pumpe ermittelt den Gesamtvolumenstrom aus den angebundenen Sekundärpumpen und regelt ihre Leistung bedarfsgerecht. Das verhindert Überversorgung und senkt den Energieverbrauch im laufenden Betrieb spürbar. Die Umschaltung zwischen Heiz- und Kühlbetrieb erfolgt automatisch, extern oder manuell - je nach Konfiguration. Dynamic Adapt plus und No-Flow Stop Dynamic Adapt plus ist die werkseitig aktive Regelungsart der Stratos MAXO. Sie passt die Förderhöhe kontinuierlich und selbstständig an den hydraulischen Bedarf an, ohne dass ein Sollwert eingegeben werden muss. Nach der ersten Inbetriebnahme startet die Pumpe in der Mitte des Pumpenkennfeldes und stellt sich je nach Volumenstromänderung neu ein. Das Ziel: die Ventile im Verbraucherkreis möglichst weit geöffnet zu halten, um den Druckverlust im System so gering wie möglich zu halten. Gegenüber der klassischen p-v-Regelung lassen sich so bis zu 20 % elektrische Energie einsparen. Ergänzend dazu schaltet No-Flow Stop die Pumpe automatisch ab, sobald sie trotz laufendem Motor keinen ausreichenden Volumenstrom mehr fördert - ein Zeichen, dass alle Ventile im Verbraucherkreis geschlossen sind. In regelmäßigen Abständen prüft die Pumpe, ob wieder Durchfluss benötigt wird, und nimmt dann den Regelbetrieb auf. Beide Funktionen zusammen sorgen dafür, dass die Pumpe nur dann Strom verbraucht, wenn tatsächlich Bedarf besteht. Bedienung, Display und Konnektivität Das 4,3-Zoll-Grafikdisplay zeigt Regelungsart, Sollwert, Ist-Förderhöhe, Volumenstrom, Leistungsaufnahme, elektrischen Verbrauch und Temperaturen auf einen Blick. Fehler erscheinen im Volltext mit Fehlercode und konkreten Abstellmaßnahmen - die Displayfarbe wechselt dabei auf Rot. Warnungen werden gelb angezeigt, Prozessabläufe wie Entlüftung oder Updates in Blau. Bedient wird alles über einen einzigen grünen Drehknopf und zwei Tasten, unterstützt durch einen anwendungsgeführten Einstellungsassistenten. • Homescreen • Regelungsart • Geräteeinstellung, Diagnose und Messwerte • Sollwertanzeige • Betriebspunkt/Messwerte • Wiederherstellen/Zurücksetzen und Hilfe • Aktive Einflussfaktoren • Kontextmenü für Zusatz-Infos/Einstellungen • Zurück-/Kontext-Tasten, Grüner Knopf Über die integrierte Bluetooth-Schnittstelle lässt sich die Pumpe mit der Wilo Assistant App kabellos steuern, auslesen und Inbetriebnahmeprotokolle erstellen. Wer die Pumpe in eine Gebäudeautomation einbinden möchte, nutzt den CIF-Modul-Steckplatz für Modbus RTU, Modbus TCP, BACnet MS/TP, BACnet IP, LON, CANopen oder PLR. Wilo Net verbindet mehrere Wilo-Pumpen direkt miteinander - unter anderem für Multi-Flow Adaptation und Doppelpumpenmanagement. Für die Fernüberwachung steht zudem Wilo-Care zur Verfügung. Anwendungsbereiche Heizung und Kühlung Warmwasserheizungen aller Systeme, Klimaanlagen, geschlossene Kühlkreisläufe, industrielle Umwälzanlagen Die Stratos MAXO deckt ein breites Spektrum an Heizungs- und Kühlanwendungen ab. Im Heizbetrieb eignet sie sich für: • Heizkörper • Fußbodenheizung • Deckenheizung • Lufterhitzer • Betonkernheizung • Hydraulische Weiche • Differenzdruckloser Verteiler • Pufferspeicher Heizung* • Wärmetauscher • Wärmequellenkreis (Wärmepumpe) • Fernwärmekreis Im Kühlbetrieb eignet sie sich für: • Deckenkühlung • Fußbodenkühlung • Luft-Klima-Geräte • Betonkernkühlung • Hydraulische Weiche • Differenzdruckloser Verteiler • Pufferspeicher Kälte • Wärmetauscher • Rückkühlkreis • Fernkältekreis Die automatische Umschaltung zwischen Heiz- und Kühlbetrieb ist bei der Standardausführung integriert; die Ausführung „-R7" benötigt dafür den optionalen Stratos MAXO Temperatursensor. Je nach gewähltem Anwendungsbereich stellt der Einstellungsassistent nur die passenden Regelungsarten und Betriebsparameter zur Verfügung - das reduziert Fehler bei der Inbetriebnahme. Doppelpumpenbetrieb und Schutzfunktionen Das Doppelpumpenmanagement ist direkt in die Stratos MAXO integriert. Im Haupt-/Reservebetrieb übernimmt die zweite Pumpe automatisch bei Störung der ersten; ein zeitabhängiger Pumpentausch gleicht die Betriebsstunden aus. Im Additionsbetrieb schaltet die zweite Pumpe bei Spitzenlast wirkungsgradoptimiert zu und bei gesunkenem Bedarf wieder ab. Werden zwei Einzelpumpen als Doppeleinheit betrieben, erfolgt die Kopplung über Wilo Net. Für einen störungsfreien Dauerbetrieb sorgen integrierter Motorvollschutz, automatische Deblockierfunktion, Trockenlauferkennung, Softstart und ein automatischer Notbetrieb bei Ausfall der Buskommunikation oder von Sensorwerten - die Notbetriebsdrehzahl ist frei einstellbar. Kabelbrucherkennung ist bei Analogsignalen mit 2-10 V oder 4-20 mA aktiv. Drei Wiederherstellungspunkte erlauben das Speichern und schnelle Rückladen von Parametersätzen. Außenaufstellung ist gemäß Einbau- und Betriebsanleitung mit Wetterschutz möglich.

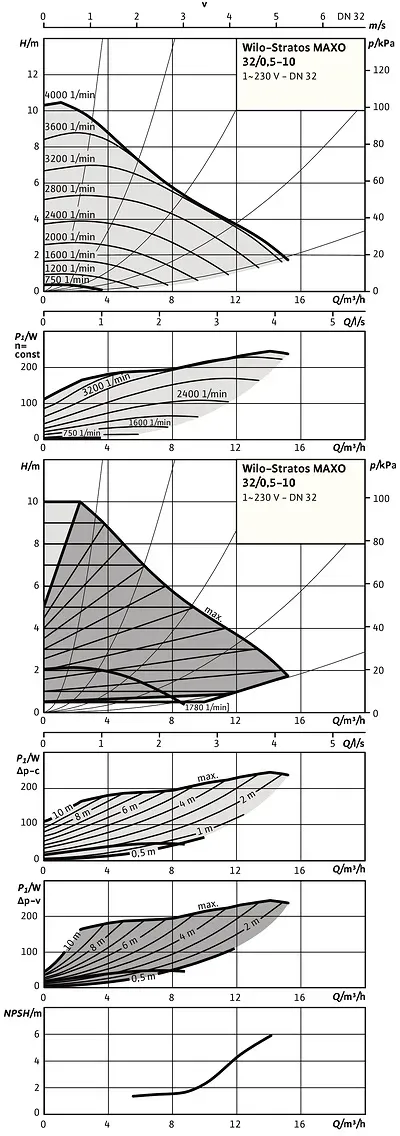

Allgemeine Beschreibung Die Wilo Stratos MAXO 32/0,5-10 PN6/10 ist eine hocheffiziente Inline Nassläufer-Pumpe mit EC-Motor und elektronischer Leistungsanpassung. Sie eignet sich für Heizungs-, Lüftungs- und Klimaanwendungen und bietet eine Vielzahl von Regelarten, darunter Dynamic Adapt plus, Multi-Flow Adaptation und PID-Regelung. Mit innovativen Energiesparfunktionen setzt sie neue Standards für kommerzielle HVAC-Anwendungen. Technische daten Maximales Fördervolumen: 16 m3/h Maximale Förderhöhe: 10 m Minimale Medientemperatur: -10 °C Maximale Medientemperatur: 110 °C Maximaler Betriebsdruck: 10 bar Mindestzulaufhöhe bei 50 °C: 3 m Mindestzulaufhöhe bei 95 °C: 10 m Mindestzulaufhöhe bei 110 °C: 16 m Umgebungstemperatur: -10 °C bis 40 °C Leistungsaufnahme: 242 W Drehzahl min.: 450 U/Min Drehzahl max.: 4000 U/Min Gewicht netto: ca. 11,1 kg Einbaumaße: Baulänge 220 mm, Saugseitiger Rohranschluss: DN 32 Schutzart Motor: IPX4D Energieeffizienzindex (EEI): 0,18 Kompatibilität und Zubehör Optionales Zubehör: Kälteisolierung ClimaForm zur Vermeidung von Kondensatbildung CIF-Module: Modbus RTU, BACnet MS/TP PT 1000 (B) Rohranlegefühler (für Trinkwarmwasser) PT 1000 (AA) Sensor zum Einbau in Tauchhülse Installation Einbau- und Betriebsanleitung im Lieferumfang enthalten Wärmedämmschale für Heizungsanwendungen im Lieferumfang enthalten Anwendung Geeignet für Heizungswasser, Kaltwasser und Wasser-Glykol-Gemische Verwendbar in Warmwasserheizungen, Klimaanlagen und industriellen Umwälzanlagen Weitere Informationen Störaussendung: EN 61800-3,2004+A1,2012 / Wohnbereich (C1) Störfestigkeit: EN 61800-3,2004+A1,2012 / Industriebereich (C2) Isolationsklasse: F Artikelnummer: 2186195
Wilo Stratos MAXO Nassläufer-Pumpe 2186195Bauart: Smart-Nassläufer-Umwälzpumpe mit FlanschanschlussEC-Motor mit integrierter elektronischer LeistungsanpassungEinsatz: Warmwasserheizungen aller SystemeKlimaanlagengeschlossene Kühlkreisläufeindustrielle UmwälzanlagenSonderausführungen für Betriebsdruck PN 16Schnittstellen zur Anbindung an mobile Endgeräte
Mit optimierten und innovativen Energiesparfunktionen setzt die Wilo-Stratos MAXO neue Standards für kommerzielle HVAC- und Trinkwasser-Anwendungen im Bereich Energieeffizienz. Zudem macht ihre herausragende Benutzerfreundlichkeit die Bedienung für Sie so einfach wie noch nie.

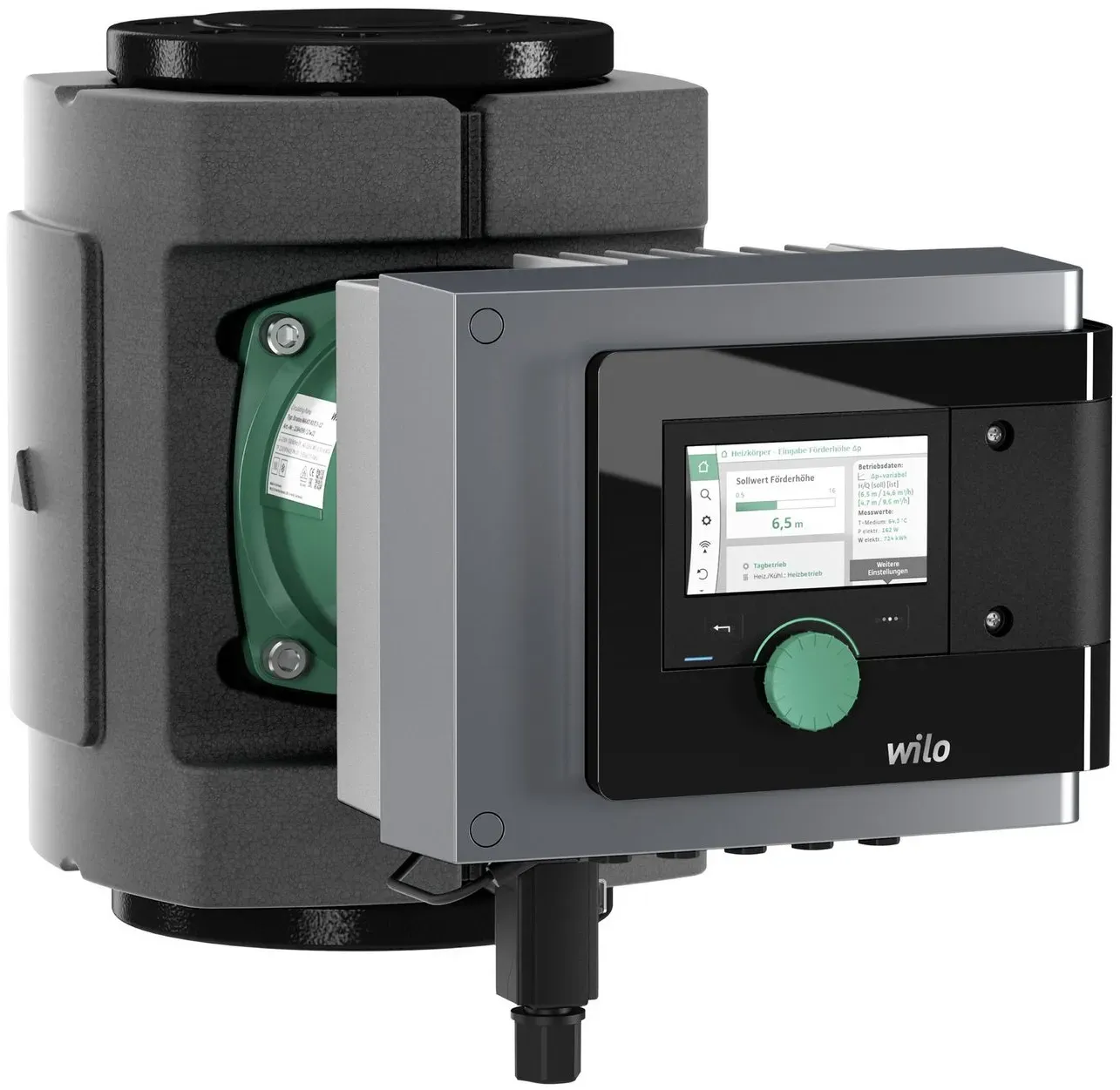

WILO Nassläufer-Premium-Smart-Pumpe Stratos MAXO 32/0,5-10 PN6/10,216W. Original-Neuware von Wilo. Verbindliche technische Angaben finden Sie in den Herstellerunterlagen.
Die Wilo Stratos MAXO 32/0,5-10 ist eine hochmoderne Nassläufer-Umwälzpumpe, die für eine Vielzahl von Anwendungen in Warmwasserheizungen, Klimaanlagen und industriellen Umwälzanlagen konzipiert wurde. Diese Pumpe zeichnet sich durch ihren EC-Motor mit integrierter elektronischer Leistungsanpassung aus, der eine effiziente und bedarfsgerechte Energieverwendung ermöglicht. Mit einer maximalen Förderhöhe von 10 Metern und einer Fördermenge von bis zu 15,2 m3/h ist die Stratos MAXO in der Lage, auch anspruchsvolle Anforderungen zu erfüllen. Die Pumpe ist für den Dauerbetrieb bei Mediumtemperaturen von -10 bis 110 Grad Celsius geeignet und bietet eine hohe Energieeffizienz mit einem Energieeffizienzindex (EEI) von 0,19. Die robuste Bauweise aus Gusseisen sorgt für Langlebigkeit und Zuverlässigkeit im Betrieb. - EC-Motor mit elektronischer Leistungsanpassung für optimale Energieeffizienz - Maximale Förderhöhe von 10 Metern und Fördermenge bis zu 15,2 m3/h - Geeignet für Mediumtemperaturen von -10 bis 110 Grad Celsius - Robuste Gusseisenkonstruktion für hohe Langlebigkeit - Integrierte Drehzahlregelung für bedarfsgerechten Betrieb.
