CALEFFI Discal 1 bar 18 l

DPD, Spedition

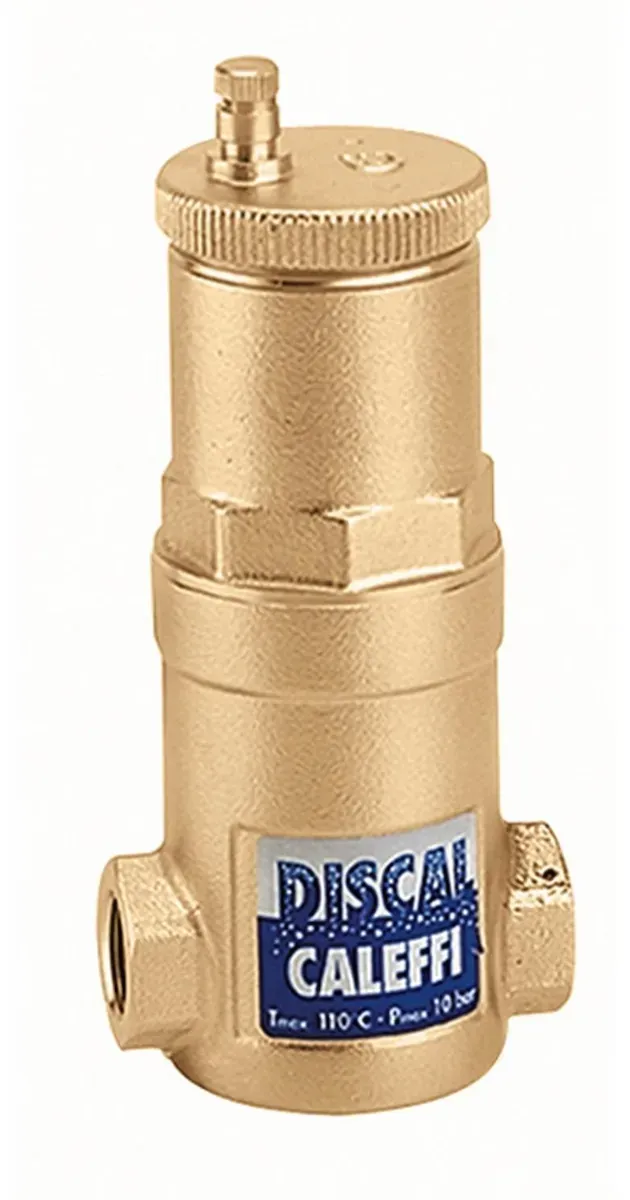

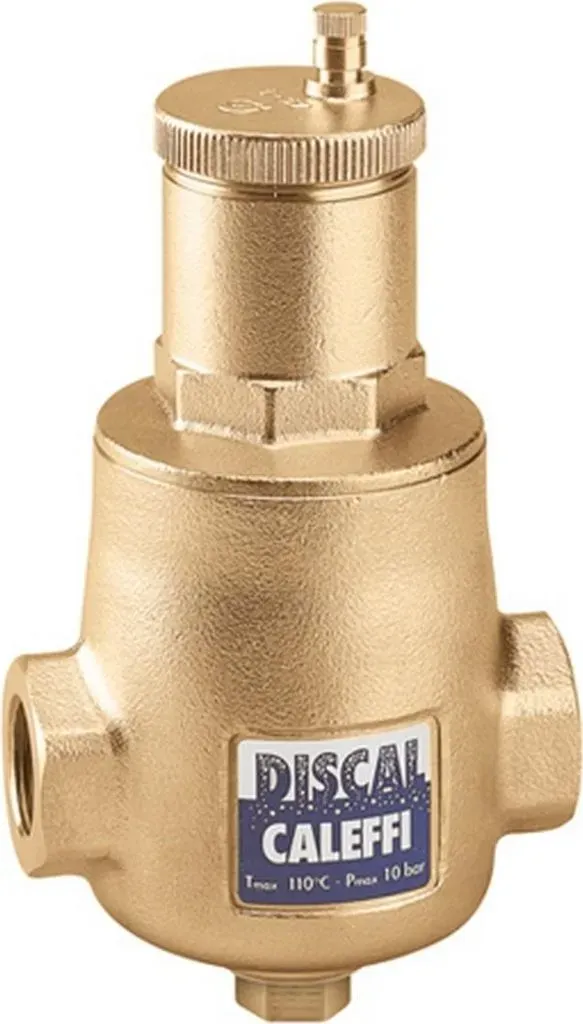

CALEFFI - DISCAL® - Mikroblasenabscheider 1 1/4, DN 32 Caleffi Art.-Nr.: 551007 Der Mikroblasenabscheider funktioniert nach mehreren miteinander kombinierten physikalischen Prinzipien. Der aktive Teil setzt sich aus mehreren radial angeordneten Metallnetzen zusammen. Diese Elemente erzeugen Wirbelbewegungen, die die Freisetzung der Bläschen und deren Anlegen an den Flächen begünstigen. Die Mikroblasen verbinden sich zu größeren Blasen, bis der hydrostatische Schub größer wird als die Kraft, die sie an der Struktur haften lässt. Die Blasen steigen nach oben und werden über ein automatisches Entlüftungsventil mit Schwimmer abgelassen. Dabei spielt dank der Bauweise die Strömungsrichtung des Mediums keine Rolle. Funktion und Merkmale Ermöglicht das Abscheiden der Luft in den Heizungs- und Kühlanlagen. Entfernt automatisch und mit äußerst geringem Druckverlust die gesamte Luft im System, bis hin zum Mikroblasenbereich. Reduziert den Verschleiß der Kessel, der Wärmetauscher und der Rohrleitungen. Ausgestattet mit automatischem Hochleistung-Schnellentlüfter. Technische Daten Caleffi Mikroblasenabscheider Einheit DISCAL® (551007) Maximaler Betriebsdruck bar 10 Maximaler Luftaustrittsdruck bar 10 Betriebstemperaturbereich °C 0 - 110 Maximaler Glykolgehalt % 50 Material (Gehäuse) Messing Arbeitsmedium Wasser, ungefährliche Glykollösungen Anschluss G 1 1/4" IG "

UPS, Spedition

max. Betriebsdruck 10 bar, max. Entleerungsdruck 10 bar, Temperaturbereich 0-110 °C

DPD, Spedition

Caleffi Discal Mikroblasenabscheider 551007max. Betriebsdruck 10 barmax. Entleerungsdruck 10 barTemperaturbereich 0-110 °C

DPD, Spedition, Versand nach CH, Versand nach A

Caleffi Discal Mikroblasenabscheider 551007max. Betriebsdruck 10 barmax. Entleerungsdruck 10 barTemperaturbereich 0-110 °C

Post/DHL, Spedition, Versand nach CH, Versand nach A

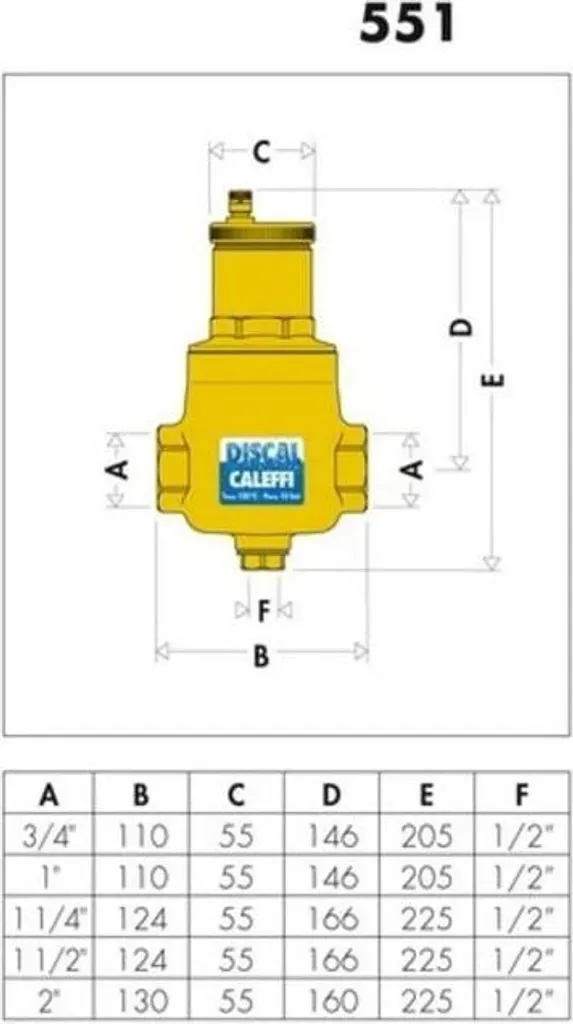

Caleffi DISCAL Mikroblasenabscheider Entlüfter 11⁄4” IG, Serie 551. Mikroblasenabscheider 11⁄4” IG für waagrechte Rohrleitungen, Version mit Entleerungsstutzen 1⁄2” IG (mit Kappe).. Funktionsweise. Der Mikroblasenabscheider funktioniert nach mehreren miteinander kombinierten physikalischen Prinzipien. Der aktive Teil setzt sich aus mehreren radial angeordneten Metall-/Kunststoffnetzen (1) zusammen.. Diese Elemente erzeugen Wirbelbewegungen, die die Freisetzung der Bläschen und deren Anlegen an den Flächen begünstigen. Die Mikroblasen verbinden sich zu größeren Blasen, bis der hydrostatische Schub größer wird als die Kraft, die sie an der Struktur haften lässt. Diese Blasen steigen nach oben und werden über ein automatisches Entlüftungsventil mit Schwimmer (2) abgeschieden. Dabei spielt dank der Bauweise die Strömungsrichtung des Mediums keine Rolle.. Material. Messing-gehäuse. Innenelement aus PA66G30. Schwimmer aus PP. Schwimmerführung und Steuerspindel aus Messing. Schwimmerhebel und Feder aus Edelstahl. Dichtungen aus EPDM. Betriebsmedien. Wasser,. ungefährliche Glykollösungen, die vom Anwendungsbereich der Richtlinie 67/548/EG ausgeschlossen sind; maximaler Glykolgehalt 50%.. Technische Daten. Maximaler Betriebsdruck 10 bar. Maximaler Abblasedruck 10 bar. Betriebstemperaturbereich 0÷110°C. Messing - Gehäuse. Innengewinde Anschlüsse 11⁄4" DN32. Die Bildung von Luftblasen. Die im Wasser verteilte Luftmenge ist druck- und temperaturabhängig. Den Beweis liefert das so genannte Henry-Gesetz - die hier. abgebildete Grafik gestattet eine mengenmäßige Erfassung des physikalischen Phänomens der Freisetzung der im Fluid. enthaltenen Luft.. Beispiel: erhitzt man Wasser bei einem konstanten absoluten Druck von 2 bar von 20°C auf 80°C, entspricht die von der Flüssigkeit. freigesetzte Luftmenge 18 l pro m3 Wasser. Je höher die Temperatur und je geringer der Druck, umso mehr Luft wird freigesetzt. Diese Luft findet sich in Form von Mikroblasen mit einem Durchmesser von Zehntelmillimetern. Bei Klimaanlagen findet diese kontinuierliche Bildung von winzigen Luftblasen im Wasser an ganz bestimmten Stellen statt, und zwar in den Wärmeerzeugern und den Vorrichtungen, die unter Kavitationsbedingungen arbeiten.. Kavitationsbedingte Mikrobläschen. Die Luftbläschen bilden sich dort, wo sich hohe Geschwindigkeiten des Mediums und in der Folge ein entsprechender Druckabfall. einstellen. In der Regel sind dies die Läufer der Pumpen und die Durchlässe der Regelventile. Diese Luft- und Dampfbläschen, deren Bildung durch nicht entlüftetes Wasser begünstigt wird, können durch die Kavitation implodieren.. Luftbläschen bei Wärmeerzeugern. Auf Grund der hohen Temperaturen des Mediums bilden sich an den Trennflächen von Wasser und Brennkammer kontinuierlich winzige Luftbläschen. Die vom Wasser transportierte Luft sammelt sich an bestimmten Stellen des Kreislaufs und muss dort abgeführt werden. Ein Teil der Luft wird bei kühleren Flächen wieder vom Medium aufgenommen.

Post/DHL, UPS, Trans-o-Flex, Spedition

mit IG-Anschlüssen · max. Betriebsdruck: 10 bar · max. Abblasdruck: 10 bar · Temperaturbereich: 0-110 °CWeitere technische Eigenschaften:· Rohraußendurchmesser: 11/4Zoll

Andere

CALEFFI Discal Mikroblasenabscheider 1 1/4 " Entlüfter Luftabscheider 551007

ARTIKELBESCHREIBUNG: DISCAL® MikroblasenabscheiderMessing-GehäuseIG-AnschlüsseMax. Betriebsdruck: 10 barMax. Entleerungsdruck: 10 barTemperaturbereich: 0–110 °C

International, Post/DHL, DPD, Spedition, Andere, Versand nach CH, Versand nach A

Caleffi DISCAL Mikroblasenabscheider Entlüfter 1Œ? IG, Serie 551Mikroblasenabscheider 1Œ? IG für waagrechte Rohrleitungen, Version mit Entleerungsstutzen œ? IG (mit Kappe).FunktionsweiseDer Mikroblasenabscheider funktioniert nach mehreren miteinander kombinierten physikalischen Prinzipien. Der aktive Teil setzt sich aus mehreren radial angeordneten Metall-/Kunststoffnetzen (1) zusammen.Diese Elemente erzeugen Wirbelbewegungen, die die Freisetzung der Bläschen und deren Anlegen an den Flächen begünstigen. Die Mikroblasen verbinden sich zu größeren Blasen, bis der hydrostatische Schub größer wird als die Kraft, die sie an der Struktur haften lässt. Diese Blasen steigen nach oben und werden über ein automatisches Entlüftungsventil mit Schwimmer (2) abgeschieden. Dabei spielt dank der Bauweise die Strömungsrichtung des Mediums keine Rolle.MaterialMessing-gehäuseInnenelement aus PA66G30Schwimmer aus PPSchwimmerführung und Steuerspindel aus MessingSchwimmerhebel und Feder aus EdelstahlDichtungen aus EPDMBetriebsmedienWasser,ungefährliche Glykollösungen, die vom Anwendungsbereich der Richtlinie 67/548/EG ausgeschlossen sind; maximaler Glykolgehalt 50%.Technische DatenMaximaler Betriebsdruck 10 barMaximaler Abblasedruck 10 barBetriebstemperaturbereich 0÷110°CMessing - GehäuseInnengewinde Anschlüsse 1Œ" DN32Die Bildung von LuftblasenDie im Wasser verteilte Luftmenge ist druck- und temperaturabhängig. Den Beweis liefert das so genannte Henry-Gesetz - die hier abgebildete Grafik gestattet eine mengenmäßige Erfassung des physikalischen Phänomens der Freisetzung der im Fluid enthaltenen Luft.Beispiel: erhitzt man Wasser bei einem konstanten absoluten Druck von 2 bar von 20°C auf 80°C, entspricht die von der Flüssigkeit freigesetzte Luftmenge 18 l pro m3 Wasser. Je höher die Temperatur und je geringer der Druck, umso mehr Luft wird freigesetzt. Diese Luft findet sich in Form von Mikroblasen mit einem Durchmesser von Zehntelmillimetern. Bei Klimaanlagen findet diese kontinuierliche Bildung von winzigen Luftblasen im Wasser an ganz bestimmten Stellen statt, und zwar in den Wärmeerzeugern und den Vorrichtungen, die unter Kavitationsbedingungen arbeiten.Kavitationsbedingte MikrobläschenDie Luftbläschen bilden sich dort, wo sich hohe Geschwindigkeiten des Mediums und in der Folge ein entsprechender Druckabfall einstellen. In der Regel sind dies die Läufer der Pumpen und die Durchlässe der Regelventile. Diese Luft- und Dampfbläschen, deren Bildung durch nicht entlüftetes Wasser begünstigt wird, können durch die Kavitation implodieren.Luftbläschen bei WärmeerzeugernAuf Grund der hohen Temperaturen des Mediums bilden sich an den Trennflächen von Wasser und Brennkammer kontinuierlich winzige Luftbläschen. Die vom Wasser transportierte Luft sammelt sich an bestimmten Stellen des Kreislaufs und muss dort abgeführt werden. Ein Teil der Luft wird bei kühleren Flächen wieder vom Medium aufgenommen. mit IG-Anschlüssen, max. Betriebsdruck: 10 bar, max. Abblasdruck: 10 bar, Temperaturbereich: 0-110 °C Technische Daten:Werksnummer: 551007Produktkategorie: LuftabscheiderAusführung: 1 1/4" IGMarke: CALEFFI Bitte beachte: Dekoration nicht im Lieferumfang enthalten. Caleffi Discal Mikroblasenabscheider 551007 max. Betriebsdruck 10 barmax. Entleerungsdruck 10 barTemperaturbereich 0-110 °C ARTIKELBESCHREIBUNG: DISCAL® MikroblasenabscheiderMessing-GehäuseIG-AnschlüsseMax. Betriebsdruck: 10 barMax. Entleerungsdruck: 10 barTemperaturbereich: 0–110 °C mit IG-Anschlüssen · max. Betriebsdruck: 10 bar · max. Abblasdruck: 10 bar · Temperaturbereich: 0-110 °C Weitere technische Eigenschaften: · Rohraußendurchmesser 11/4Zoll
