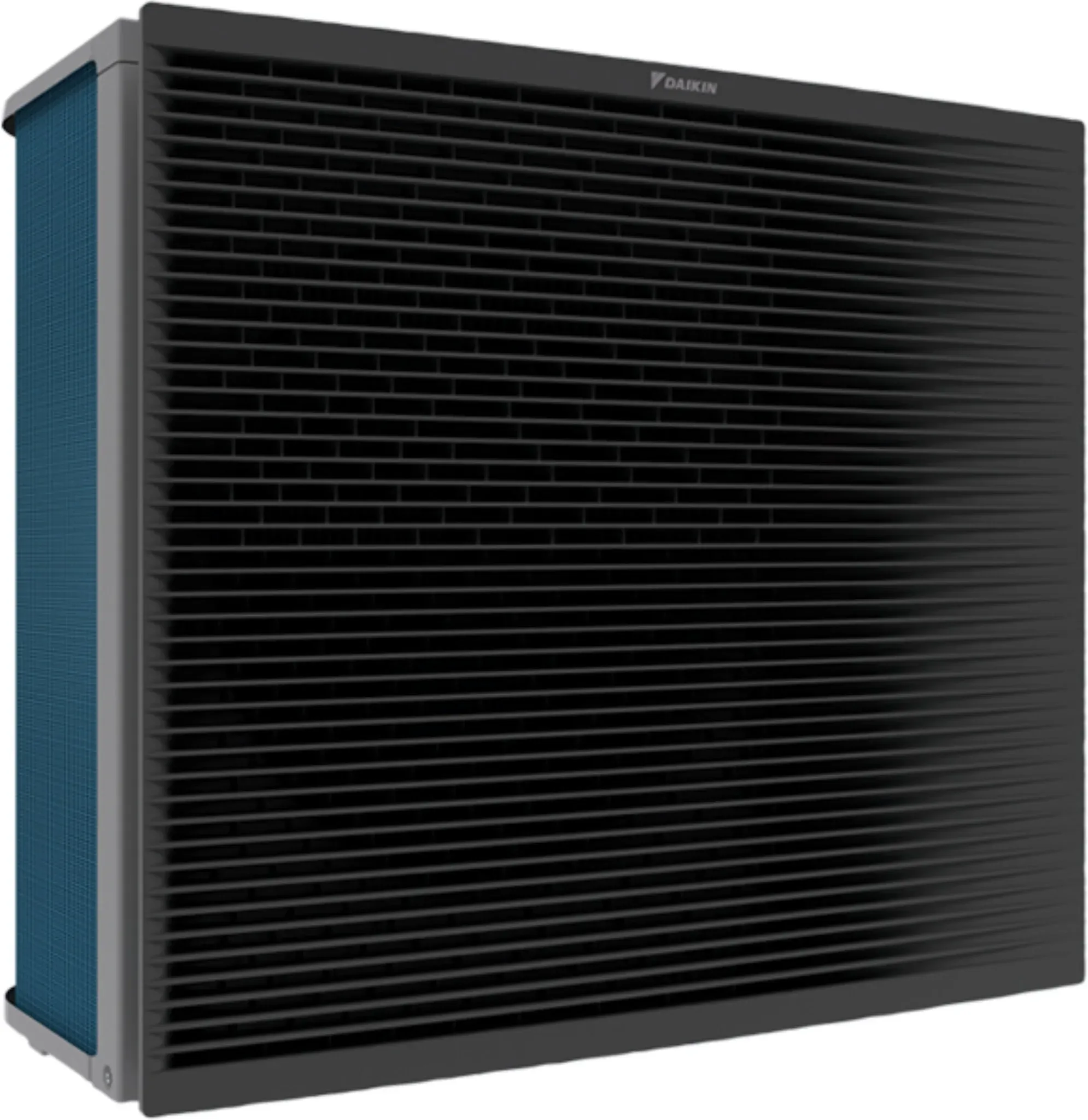

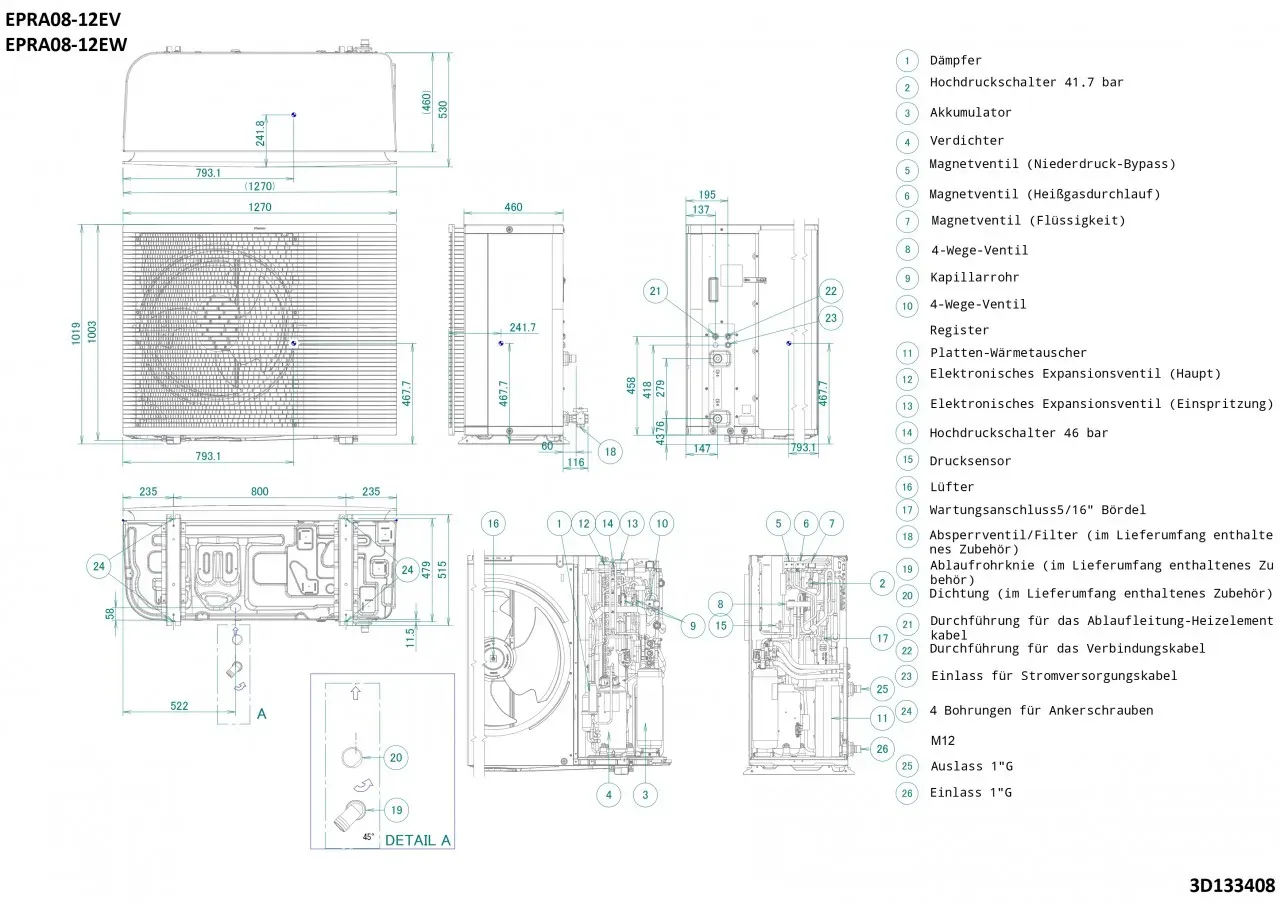

Allgemeine Beschreibung Die Daikin Altherma Luft-Wasser-Wärmepumpe 3 H MT Baugröße 10 ist eine Premium-Lösung für Heiz- und Kühlbedürfnisse. Sie eignet sich optimal für den Kesselaustausch und bietet hohe Systemtemperaturen, die eine effiziente Nutzung ermöglichen. Diese innovative Monoblock-Wärmepumpe kombiniert höchste Energieeffizienz mit modernster Technologie und ist sowohl für Radiatoren als auch für Fußbodenheizungen geeignet. Technische daten Abmessungen Gerät (B x T x H): 1270 x 533 x 1003 mm Gewicht Gerät: 118 kg Betriebsbereich Außentemperatur (Heizen): min. -28 °C / max. 25 °C Betriebsbereich Außentemperatur (Kühlen): min. 10 °C / max. 43 °C Betriebsbereich Außentemperatur (Brauchwasser): min. 35 °C Schallleistungspegel Heizen nom.: 58,5 dB (A) / max.: 62 dB (A) Schallleistungspegel Flüsterbetrieb: 53 dB (A) / 49,8 dB (A) Leistungsregelung: Inverter geregelt Durchmesser Rohrleitungsanschlüsse: G1 Zoll AG Spannungsversorgung: 3-phasig, 400V, 50 Hz Empfohlene Sicherung: 16 A Kältemittel: R-32, Füllmenge: 3,25 L Heizleistung A-7/W35: 8,84 kW Kühlleistung A35/W18: 11,77 kW COP A-2/W35: 4,23 EER A35/W18: 4,26 Kompatibilität und Zubehör Kombinierbar mit den Inneneinheiten DAIKIN Altherma 3 H MT ECH2O, DAIKIN Altherma 3 H MT F und DAIKIN Altherma 3 H MT W. Regelungseinheit ist in der Inneneinheit integriert. Eine weitere Regelung kann als Fernbedienung via bauseitigem Kabel installiert werden. Installation Einbau nur durch Fachpersonal. Bei einem Anschlusswert von 400 V ist ein Starkstromanschluss erforderlich. Die Zustimmung des jeweiligen Netzbetreibers ist vor der Erstinstallation einzuholen. Für Geräte mit einer Nennleistung von mehr als 12 kW ist die Zustimmung des Netzbetreibers notwendig. Anwendung Geeignet für die Beheizung von Radiatoren mit einer Vorlauftemperatur von bis zu 65 °C bei -15 °C Außentemperatur. Brauchwassertemperaturen von über 60 °C ermöglichen eine thermische Desinfektion. Flexibel einsetzbar in Neubauten und bei der Nutzung bestehender Heizkörper. Weitere Informationen Schallleistungspegel nach EN 12102 bei 0/35 °C: 55,6 dB(A). Schalldruckniveau nach EN 12102 bei 0/35 °C auf 1 m Entfernung: 41,1 dB(A). Warnung: Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung sind von autorisierten Fachkräften vorzunehmen.

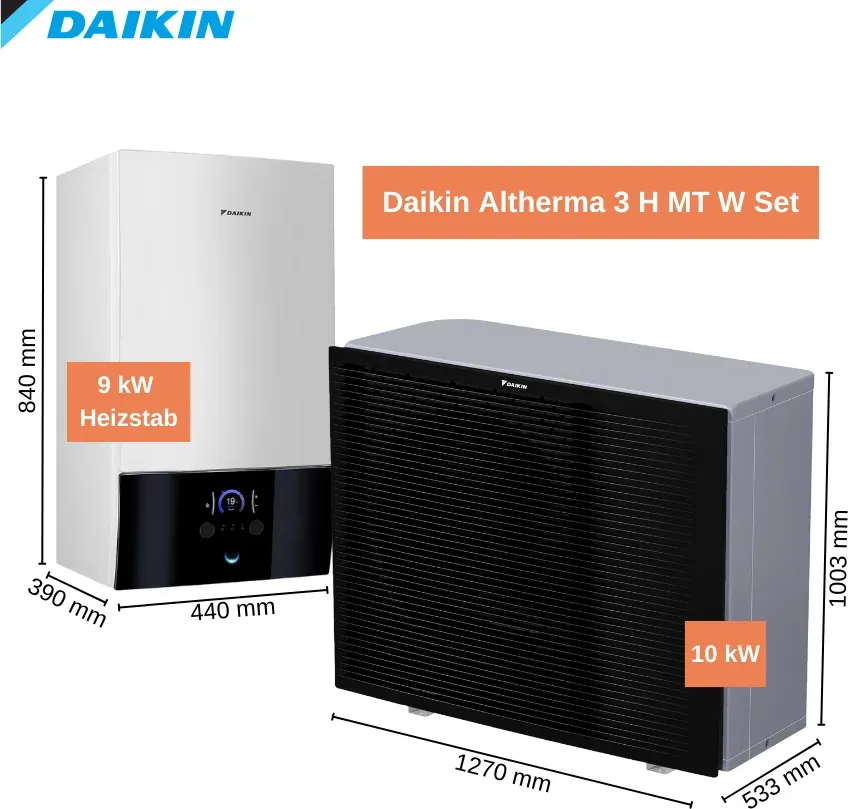

Daikin Split-Luft-Wasser-Wärmepumpe Altherma 3 H MT, 10 kW, Mitteltemperatur-Außengerät, modulierend, 3-phasig, 400 V, zum Heizen und Kühlen Lieferumfang: • Daikin Altherma 3 H MT 10, Split-Luft-Wasser-Wärmepumpen-Außengerät, 10 kW - Invertergesteuerte Kompressor-Verdampfer-Einheit mit erweitertem Modulationsbereich - Zum Heizen und Kühlen - Einsatzbereich: Heizen bis -28 °C Außentemperatur - Spannungsversorgung: 3~ N PE / 400 V / 50 Hz - Empfohlene Absicherung: 3~ N / 400 V / C16 - Wetterfestes Gehäuse - Eingebauter Außenfühler - Anschlussmöglichkeit für bauseitiges Begleitheizband mit max. 120 W - Maße (H x B x T): 1019 x 1270 x 533 mm Allgemeine Produktbeschreibung Daikin Luft-Wasser-Wärmepumpe Altherma 3 H MT Die Split-Luft-Wasser-Wärmepumpe Daikin Altherma 3 H MT ist aufgrund ihrer Heizleistung von 8, 10 oder 12 kW ideal geeignet für verschiedenste Einsatzbereiche. Ob bei der Sanierung oder beim Neubau kleiner bis mittelgroßer Objekte wie Einfamilien- oder Zweifamilienhäuser: Mit einer Vorlauftemperatur von bis zu 65 °C ist sie äußerst flexibel und kann optimal auf verschiedene Wärmeabgabesysteme wie Heizkörper, Fußbodenheizung, Wandheizung, Konvektoren oder Wärmepumpenkonvektoren abgestimmt werden. Dank ihrer Heiz- und Kühlfunktion sorgt das System an 365 Tagen im Jahr für maximalen Komfort und höchste Effizienz. Ideal als Ersatz für Brennwertkessel Viele Gebäude aus den 90er Jahren müssen modernisiert werden, um sie auf den aktuellen Stand der Technik zu bringen. Es ist wichtig, dabei auch die Heizungsanlage zu berücksichtigen. Für den Heizungsaustausch in Häusern, die mit einer Vorlauftemperatur von 65 °C ausreichend versorgt sind, ist die Daikin Altherma 3 H MT die ideale Lösung. Dank ihrer einfachen Installation können sogar die vorhandenen Heizkörper beibehalten werden. Perfekt für kleine bis mittelgroße Objekte Die Daikin Altherma 3 H MT präsentiert sich als perfekter Allrounder in der Welt der Heizungssysteme. Dank ihrer herausragenden Technik ist sie in der Lage selbst bei eisigen Außentemperaturen, eine Vorlauftemperatur von bis zu 65 °C zu erreichen und ist somit bestens geeignet für Heizkörper, Fußbodenheizung, Wandheizung, Konvektoren oder Wärmepumpenkonvektoren. Mit einem Betriebsbereich bis -28 °C beweist sie auch unter extremen Bedingungen ihre Leistungsfähigkeit und Sicherheit. Durch den leistungsmodulierenden Betrieb und der Inverter-Technologie passt sich die Wärmepumpe automatisch dem Bedarf an und sorgt für maximale Leistung bei minimalem Energieverbrauch. Auch in Sachen Nachhaltigkeit ist sie ganz vorn dabei: Mit einem COP von bis zu 5,1 (A7 / W35) und als eine der ersten Wärmepumpen mit dem klimafreundlichen Kältemittel R-32. Erhältlich in den Baugrößen 8, 10 und 12 kW und ausgestattet mit einer Smart Grid-Schnittstelle sowie Heiz- und Kühlfunktionen ist die Daikin Altherma 3 H MT nicht nur flexibel einsetzbar, sondern auch zukunftssicher und zudem extrem leise im Betrieb. Dank der Monoblock-Bauweise gestaltet sich die Installation äußerst unkompliziert. Alle wichtigen Komponenten, einschließlich des Kältemittels und der Hydraulik, befinden sich in der Außeneinheit, wodurch kein Kälteschein und kein zertifizierter Techniker für den Anschluss erforderlich ist. Das Monoblock-System besteht aus einer Außeneinheit und einer bodenstehenden (ECH2O / F) oder wandhängenden (W) Inneneinheit und bietet durch optionale Frostschutzventile zusätzliche Betriebssicherheit bei eisigen Temperaturen. Ausgestattet mit einem integrierten, hochauflösenden Farbdisplay überzeugt die Altherma 3 H MT auch durch ihre benutzerfreundliche Bedienung. Ein Schnellassistent unterstützt bei der Inbetriebnahme und macht die Konfiguration zum Kinderspiel. Spätere Einstellungen können bequem aus der Ferne vorgenommen und hochgeladen werden und dank des integrierten WLAN-Moduls lässt sich die Wärmepumpe optional sogar per App steuern. • Perfekter Allrounder › Die Daikin Altherma 3 H MT ist sehr effizient und erreicht Vorlauftemperaturen bis zu 65° C bei -15 °C Außentemperatur › Geeignet für Heizkörper, Fußbodenheizung, Wandheizung, Konvektoren oder Wärmepumpenkonvektoren › Betriebsbereich der Wärmepumpe: bis -28 °C › Höchstleistung durch optimalen Einsatz der Invertertechnologie: - Klimaschonendes Kältemittel R-32 - Heizeffizienz: COP von bis zu 5,1 (A7 / W35) › Leistungsmodulierender Betrieb, Inverter-Technologie speziell für R-32 › In Baugröße 8, 10 und 12 kW erhältlich › Comfort 365: Heizen / Kühlen › Smart Grid Ready › Extrem leise • Einfache Installation › Monoblock-System, bestehend aus Außengerät und bodenstehendem Innengerät (ECH2O / F) oder wandhängendem Innengerät (W) › Kältemittel nur im Außengerät, kein Kälteschein zum Anschluss notwendig › Umfassender Frostschutz durch optionale Frostschutzventile möglich, dadurch kein Einsatz von Glykol notwendig • Benutzerfreundliche Bedienung › Integriertes hochauflösendes Farbdisplay › Schnellassistent für die Inbetriebnahme › Fernkonfiguration durch späteren Upload möglich › Mit integriertem WLAN-Modul › Optional bedienbar über App Klimaschonendes Kältemittel für höchste Effizienz Das klimafreundliche Kältemittel R-32 ist ein Gewinn auf ganzer Linie: Mit seinem niedrigen GWP (Treibhauspotenzial) von 675 leistet es schon heute einen wichtigen Beitrag zur CO2-Einsparung und damit zur Entlastung der Umwelt. In Verbindung mit dem neuen patentierten Hightech-Verdichter erreichen die neuen Wärmepumpen beste Effizienzwerte. Alle R-32 Bluevolution Produkte erfüllen aufgrund des niedrigen GWP die Anforderungen der EU-Verordnung 517/2014, nach der fluorierte Treibhausgase (sogenannte F-Gase) bis 2030 schrittweise ersetzt werden müssen. Modernes Design und flüsterleiser Betrieb dank speziellem Lüfter Gerade in reinen Wohngebieten mit dichter Bebauung ist ein leiser Betrieb des Wärmepumpen-Außengerätes wichtig. Mit nur 35 dB(A) Schalldruck (in 3 m Entfernung) ist die Daikin Altherma 3 H MT besonders leise. Verantwortlich für die immens reduzierte Geräuschentwicklung ist zum einen der schallentkoppelte Verdichter mit Schalldämmung sowie ein speziell entwickelter Einzellüfter mit optimierter Silent-Form anstelle des sonst üblichen Doppellüfters. Die Silent-Form-Konstruktion des Lüfters verringert die Kontaktfläche mit der Luft und reduziert so den Geräuschpegel durch eine verbesserte Luftzirkulation. Das Außengerät wurde zudem so konzipiert, dass der Lüfter durch eine optisch unauffällige Abdeckung kaum sichtbar ist und somit die wahrgenommene Lärmbelästigung reduziert wird. Das elegante silberfarbene Gehäuse mit seinem horizontalen schwarzen Frontgitter verleiht dem Außengerät eine edle Optik und fügt sich harmonisch und leise in ein modernes Gebäudebild ein. Hightech-Verdichter mit Doppeleinspritzung und reduzierter Schallleistung Der neue patentierte Hightech-Verdichter der Altherma 3 H MT liefert auch bei niedrigen Außentemperaturen besonders hohe Vorlauftemperaturen von bis zu 65 °C. Um die Geräuschentwicklung so gering wie möglich zu halten, ist der Verdichter von einer dreilagigen Isolierung aus Luft, schalldämmendem Material und einem robusten Metallgehäuse umgeben. Durch die geschickte Anordnung von Schwingungsdämpfern zwischen der Bodenplatte und einer schwingungsdämpfenden Platte wird die Geräuschentwicklung unterhalb des Verdichters zusätzlich reduziert. Das Ergebnis ist ein besonders leiser Betrieb ohne Kompromisse bei der Leistung. Gründe für die Daikin Altherma 3 H MT Die Split-Luft-Wasser-Wärmepumpe Altherma 3 H MT zeichnet sich durch ihre beeindruckenden technischen Eigenschaften und ihre besondere Flexibilität aus. Mit ihren herausragenden Leistungsmerkmalen und vielfältigen Einsatzmöglichkeiten erfüllt sie alle Erwartungen an ein modernes Heiz- und Kühlsystem auf eindrucksvolle Art und Weise. Die Altherma 3 H ist ein Paradebeispiel für innovative Technologie, Effizienz und Umweltfreundlichkeit. Dank extrem leisen Betriebsgeräuschen von nur 35 dB(A) (3 m Entfernung im Nachtbetrieb) und des schalloptimierten Designs mit einem einzelnen, hinter einem schwarzen Frontgitter verborgenen Ventilator, fügt sich das moderne und elegante Außengerät in Silber optisch und akustisch harmonisch in sein Umfeld ein. Mit dem klimafreundlichen Kältemittel R-32, einem deutlich geringeren Treibhauspotenzial und den umfassenden Frostschutzmöglichkeiten bietet die Altherma 3 H MT umweltschonende Heiz- und Kühlleistung bei hervorragender Betriebssicherheit. Bei der Wahl der Wärmeabgabesysteme ist die Wärmepumpe mit ihrer maximalen Vorlauftemperatur von bis zu 65 °C äußerst flexibel, egal ob Heizkörper, Konvektoren, Fußboden- oder Wandheizung. Durch den Einsatz des Hydrosplit-Prinzips, bei dem das Kältemittel ausschließlich im Außengerät zirkuliert und kein Kälteschein erforderlich ist, wird die Installation erheblich vereinfacht. Die Invertertechnik der Altherma 3 H MT, mit ihrem patentierten Hightech-Verdichter, sorgt für eine präzise und energieeffiziente Leistungsregelung. • Extrem leise › 35 dB(A) mit nur einem Ventilator (im Nachtmodus bei 3 m Abstand) • Klimaschonend › Dank Nutzung des Kältemittels R-32 • Sicher in jeder Situation › Umfassender Frostschutz • Modernes Design › Elegantes Außengerät • Freie Wahl zwischen Fußbodenheizung und Heizkörpern › Vorlauftemperaturen bis 65 °C (bei -15 °C Außentemperatur) • Hydrosplit-Prinzip › Kältemittel nur im Außengerät. Kein Kälteschein notwendig - nur wasserseitige Anschlüsse • Invertertechnik › Patentierter Hightech-Verdichter Die drei Innengeräte im Überblick - flexibler Einsatz für jede Anwendung Zur Abdeckung aller Anwendungsbereiche ist die Inneneinheit der Daikin Altherma 3 H MT in verschiedenen Varianten erhältlich: • Modell ECH2O - Kombi-Standgerät mit ECH2O Wärmespeicher › Die Komplettlösung: Modernste Wärmepumpentechnik mit integriertem Wärmespeicher › Hygienisch und offen für zusätzliche Wärmequellen › Maximale Nutzung erneuerbarer Energie mit hohem Komfort bei der Warmwasserbereitung › Integrierter Wärme- und Solarspeicher › Heizen, Kühlen und Warmwasser › Intelligentes Speicher-Management (ISM) für maximale Energieeffizienz und höchsten Heiz- und Warmwasserkomfort › Höchste Hygiene durch Trennung von Speicher- und Trinkwasser › Flexible Anwendung, direkte Kombination mit Solaranlagen oder bestehenden Heizsystemen möglich (Bivalenz-Option) › Optionale Steuerung über App • Modell F - Standgerät mit integriertem Trinkwasserspeicher › All-in-one-Konzept: Kleine Stellfläche und niedrige Bauhöhe › Alle Komponenten und Verbindungen werkseitig montiert › Heizen, Kühlen und Warmwasser › Mit 595 x 625 mm äußerst kleine Grundfläche › Sehr niedrige elektrische Leistungsaufnahme und stets verfügbares Warmwasser › Elegantes, modernes Design in Weiß › Optionale Steuerung über App › Optionale Bi-Zone-Version • Modell W - Wandgerät › Die Vielfältige: Flexible Anwendung für Kaskaden oder als Hybridlösung für bestehende Heizsysteme › Kompaktes Gerät mit geringem Platzbedarf (kaum Seitenabstand erforderlich) › Kombination mit separatem Trinkwasserspeicher möglich › Elegantes, modernes Design › In Kaskaden auch für Mehrfamilienhäuser geeignet › Optionale Steuerung über App
Post/DHL, Spedition, Versand nach CH, Versand nach A
Artikelbeschreibung:

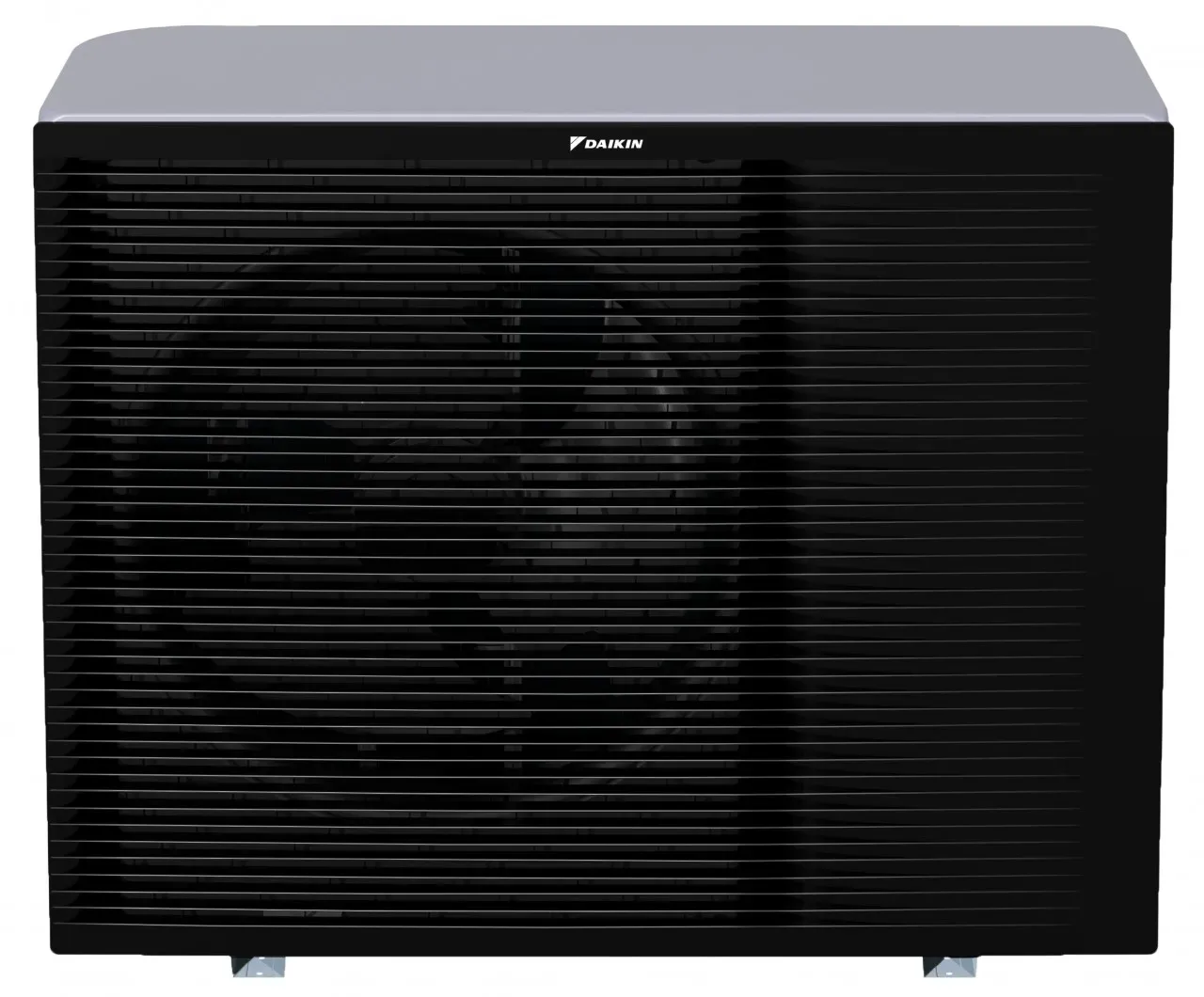

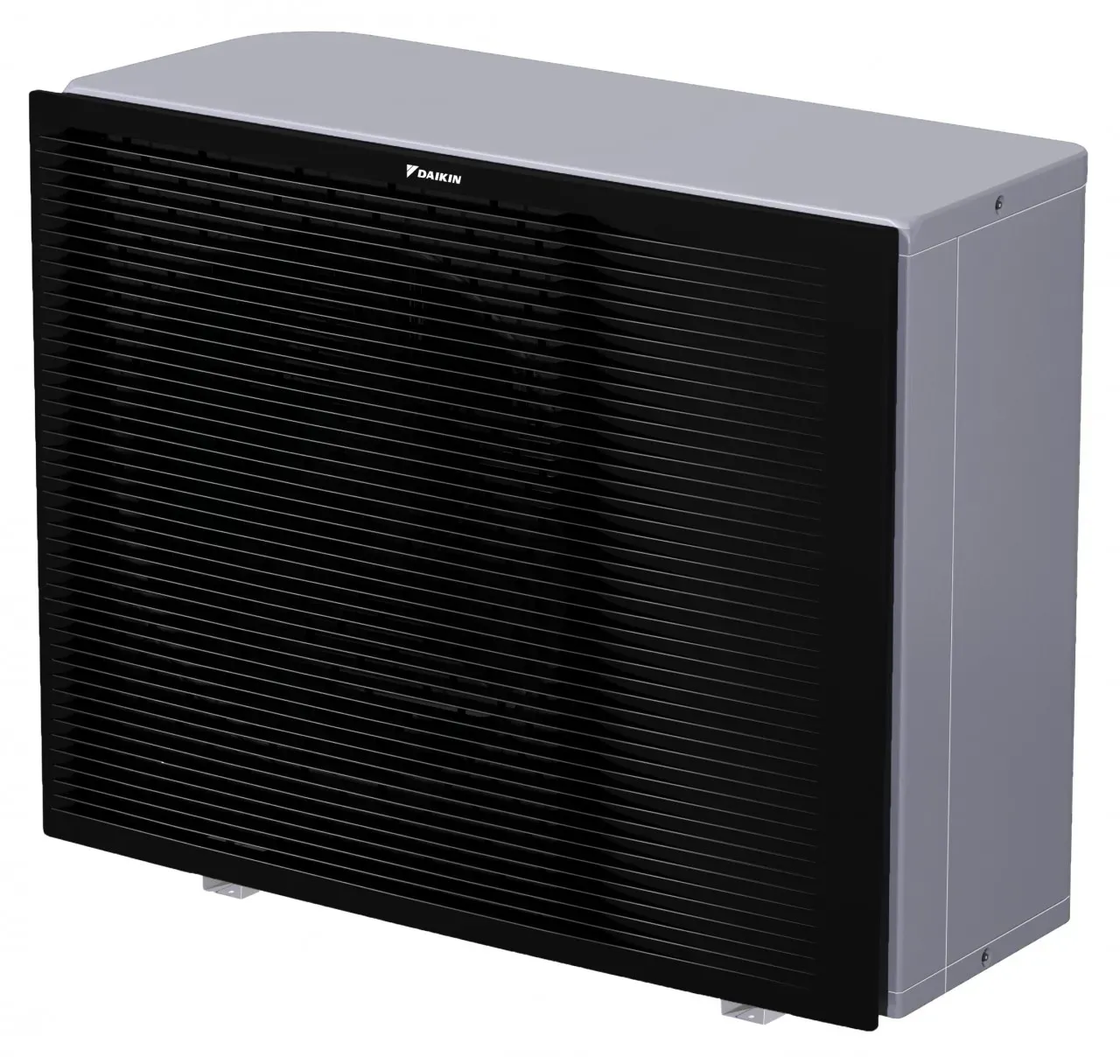

Umweltbewusstes Heizen und Kühlen mit dem Wärmepumpen Außengerät DAIKIN Altherma 3 H MT | Baugröße 10 Bei diesem Monoblock-Wärmepumpen Außengerät von DAIKIN handelt es sich um eine Inverter-gesteuerte-Kompressor-Verdampfer-Einheit mit umweltschonendem Kältemittel R32. Das elegante Gehäuse in Silber mit einem horizontalen schwarzen Frontgitter verleiht dem Außengerät eine edle Optik. Die Wärmepumpe, mit dem kaum sichtbaren Ventilator, fügt sich harmonisch in eine moderne Gebäudeoptik ein. Ausgezeichnet dafür wurde sie mit dem iF Design Award 2019. Durch die überarbeitete Form des Lüfters verringert sich die Kontaktfläche mit der Luft und reduziert damit den Schallpegel. Der neu entwickelte Kompressor ist in der Lage auch bei niedrigen Außentemperaturen eine hohe Vorlauftemperatur von bis zu 70 °C zu garantieren. Das zeichnet die Daikin Altherma 3 H HT Serie aus. Dieses Außengerät extrahiert Wärme aus der Außenluft auch bei -28 C Passend für die Daikin Altherma 3 H MT-Serie. Standardmäßiger Lieferumfang: DAIKIN Außengerät EPRA10EW1 In unserm Shop finden Sie eine große Auswahl an Komplettsets: ► DAIKIN Altherma 3 H MT Wärmepumpe Ech2o | ETSX12P30E + EPRA10EW1 | H/K+300L ► DAIKIN Altherma 3 H MT Wärmepumpe Ech2o | ETSX12P50E + EPRA10EW1 | H/K+500L ► DAIKIN Altherma 3 H MT Wärmepumpe Ech2o | ETSXB12P50E + EPRA10EW1 | H/K+500L ► DAIKIN Wärmepumpe Altherma 3 H MT F | ETVX12S18E9W + EPRA10EW1| H+K | 180L ► DAIKIN Wärmepumpe Altherma 3 H MT F | ETVX12S23E9W + EPRA10EW1| H+K | 230L ► DAIKIN L/W- Wärmepumpe Altherma 3 H MT W | ETBX12E9W + EPRA10EW1 | H/K Achtung: Ohne passendes Innengerät kann dieses Außengerät nicht arbeiten

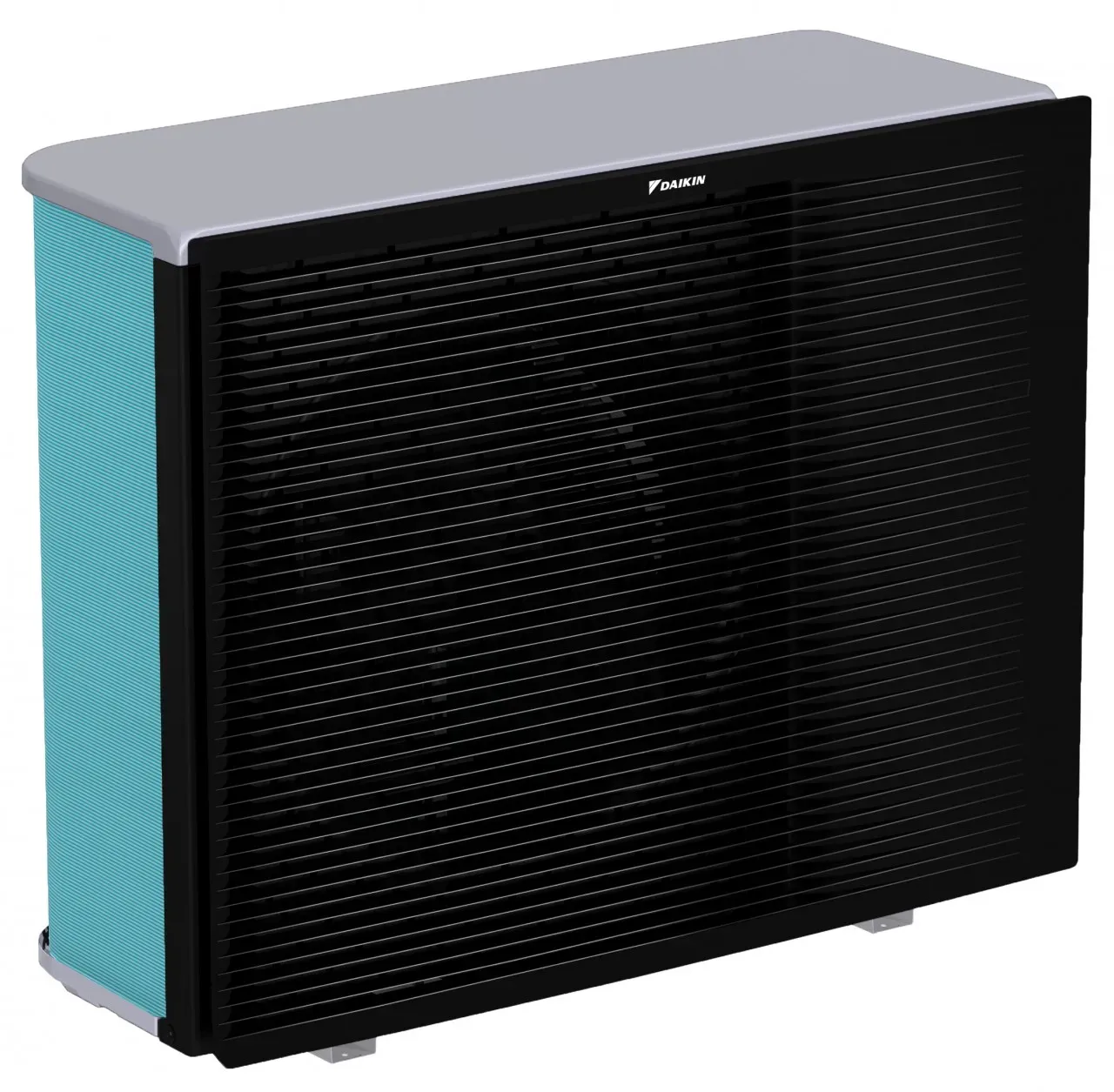

Daikin Altherma 3 H MT Baugröße 10 kW Wärmepumpe Außengerät Monoblock Diese innovative Wärmepumpenlösung kombiniert höchste Energieeffizienz mit modernster Technologie und bietet Ihnen ein komfortables, nachhaltiges und zuverlässiges Heizsystem. Hohe Energieeffizienz Die Daikin Altherma 3 H MT Wärmepumpe nutzt die Wärmeenergie aus der Umgebung, um Ihr Zuhause zu heizen und Warmwasser bereitzustellen. Sie besitzt eine hohe Effizienz mit bis zu 70 °C Systemtemperatur. Auch ohne Heizstab sind 60 °C Brauchwassertemperatur möglich. Flexibilität Es besteht die freie Auswahl und Möglichkeit der Verbindung mit einer Fußbodenheizung oder Radiatoren. Bereits bestehende Heizkörper können selbstverständlich weiterhin genutzt werden. Die Altherma 3 H MT - Serie deckt einen Leistungsbereich von 8 - 12 kW ab und passt somit auch problemlos in mittelgroße Neubauten. Weitere Produktdetails und Vorteile: invertergesteuerte Luft-Wasser-Wärmepumpe mit erweitertem Modulationsbereich in Monoblock-Ausführung wetterfestes Stahlblechgehäuse integrierter Außentemperaturfühler edle Optik durch elegantes silbergraues Gehäuse mit schwarzem Frontgitter Nachtbetrieb flüsterleise 35 dB(A) in 3 Metern Abstand für Radiatoren geeignet ( 65 °C Vorlauftemperatur bei -15 °C Außentemperatur) Brauchwassertemperaturen von > 60 °C ermöglichen thermische Desinfektion umweltfreundliches Kältemittel R32 integrierte Regelungseinheit Betriebsbereich bis -28 °C Kombinationsmöglichkeiten mit DAIKIN Altherma 3 H MT ECH20, DAIKIN Altherma 3 H MT F & DAIKIN Altherma 3 H MT W Technische Daten: EPRA10EAW1 Gehäuse Farbe Silbern, Schwarz Material Polyesterlackiertes galvanisiertes Stahlblech Abmessungen Gerät Höhe mm 1,003 Breite mm 1,270 Tiefe mm 533 Versandpaket Höhe mm 1,340 Breite mm 1,440 Tiefe mm 690 Gewicht Maßeinheit kg 118 Versandpaket kg 150 Verpackung Material Karton_, Holz (Paletten), PE (Gurt), Metall Gewicht kg 28 Wärmetauscher Länge mm 1,200 Reihen Anzahl 2 Lamellenabstand mm 2.00 Durchgänge Anzahl 10 Oberfläche m2 1.19 Stufen Anzahl 44 Rohrtyp ø7 Hi-XSL Lamelle Typ WF Lamelle Schutzbehandlung Korrosionsschutz-Behandlung (PE) Ventilator Type Flügelventilator Anzahl 1 Luftstromvolumen Heizen Nom. m3/min 59.0 Hoch m3/min 80.1 Kühlen Nom. m3/min 80 Hoch m3/min 80.1 Austrittsrichtung Horizontal Ventilatormotor Anzahl 1 Model Bürstenloser Gleichstrommotor Abgabe W 234 Antrieb Direktantrieb Drehzahl Stufen 6 Heizen Nom. U/min 390 Kühlung Nom. U/min 520 Verdichter Anzahl_ 1 Model 2Y260BPDY1P#C Typ Vollhermetischer Schwingverdichter Starting method Invertergeregelt PED Kategorie Kategorie II Kritischstes Teil Bezeichnung Flüssigkeitsabscheider Ps * V bar 109 Betriebsbereich Heating Min. °C TK -28.0 Max. °C TK 25 Kühlung Min. °C TK 10 Max. °C TK 43 Warmwasser Max. °C TK 35 Min. °C TK -28 Piping connections Durchmesser Wassereinlass Wärmetauscher Zoll G1" (Stecker) Durchmesser Wasserauslass Wärmetauscher Zoll G1" (Stecker) Leitungslänge Max. AG – IG m 50 Hochdruckseite Auslegungsdruck bar 46 Niveauunterschied IG - AG Max. m 10.0 Wasserkreislauf Filterkugelventil Ja Schallleistungspegel Heizen Nom. dB(A) 55.6 (1) Kühlung Nom. dB(A) 61.4 (2) Schalldruckpegel Heizen Nom. dB(A) 41.1 (3) Kühlung Nom. dB(A) 47.1 (4) Nachteinstellung Heizen dB(A) 43.2 (3) Kühlung dB(A) 44.0 (4) Kältemittel Typ R-32 GWP 675.0 Charge tCO2Eq 2.19 Füllmenge kg 3.25 Regelung Expansionsventil Kreisläufe Anzahl 1 Kältemittelöl Typ FW68DE Füllmenge l 1.1 Defrost method Prozessumkehrung Regelung des Abtaubetriebs Fühler fu...
