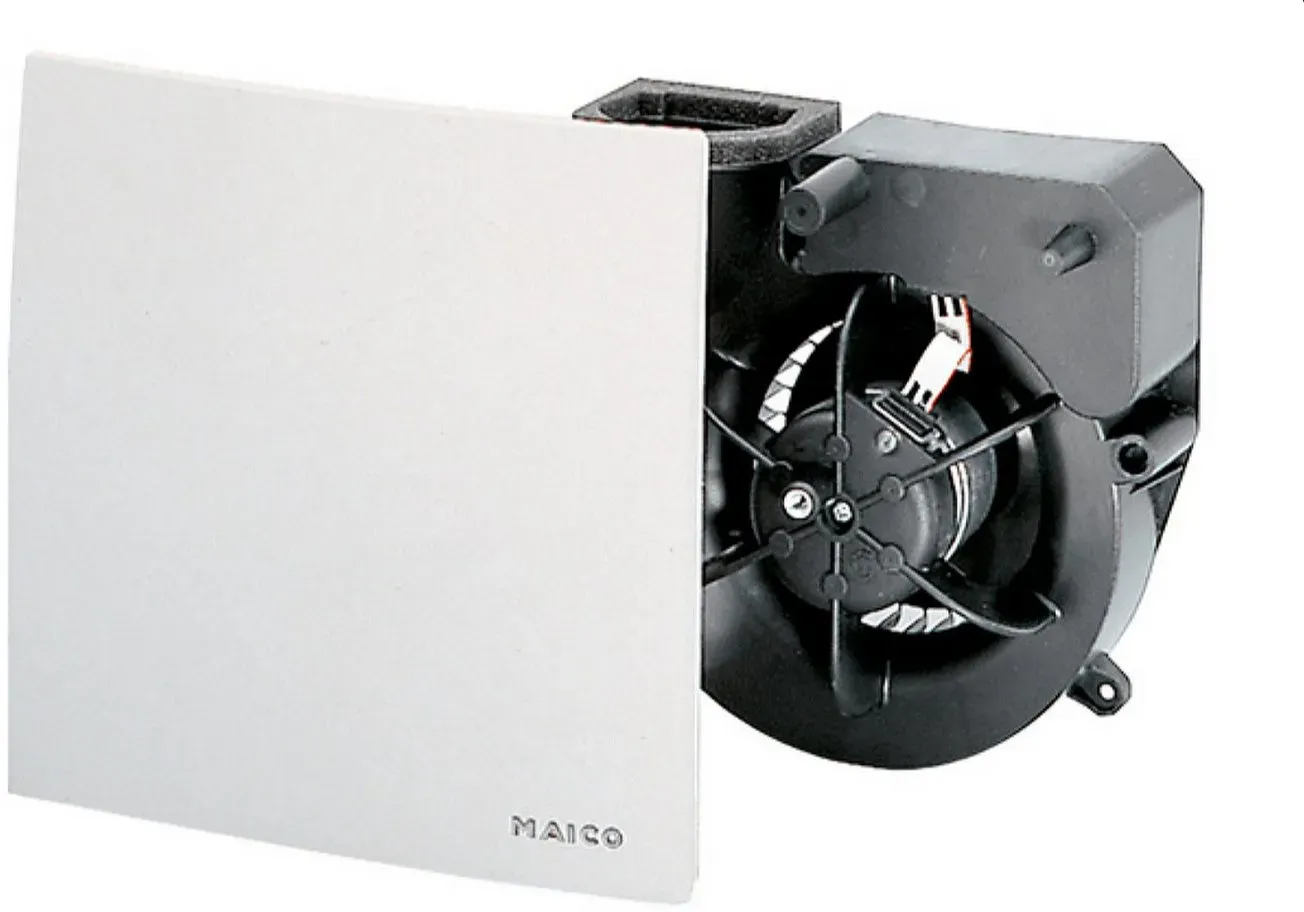

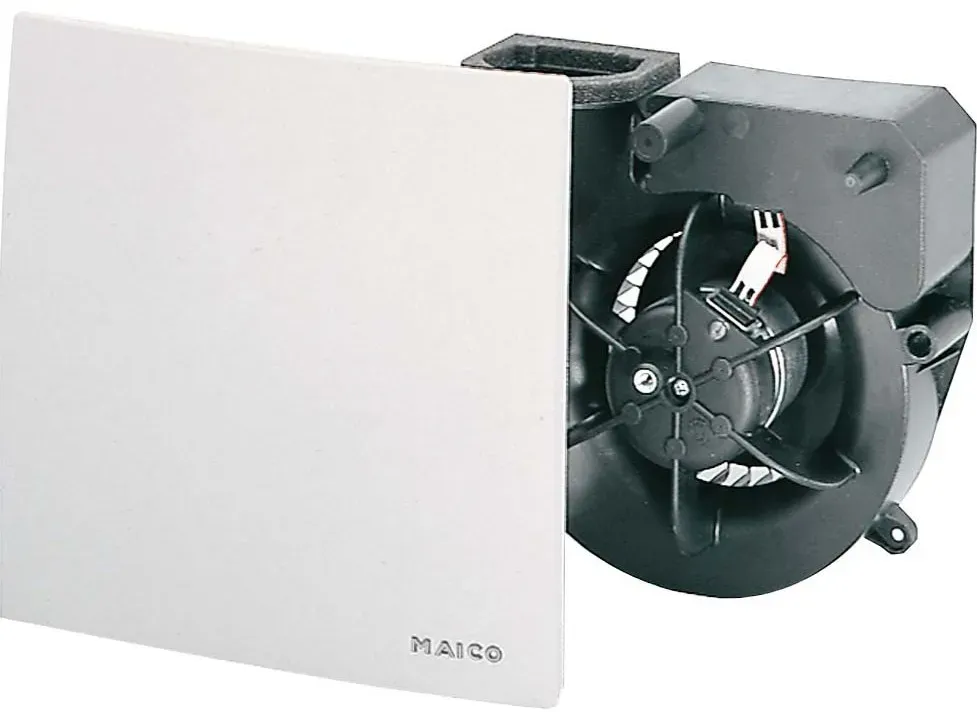

Ventilatoreinsatz ER 60 VZ 15 Ausführung mit Verzögerungszeitschalter mit 15 Minuten Nachlauf Einschaltverzögerung ca. 50 sek. Nachlaufzeit ca. 15 min. Nicht drehzahlsteuerbar. Merkmale Ventilator mit Abdeckung und G2-Filter zum Einbau in Unterputzgehäuse. Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H und GVZC EC). Elektrische Steckverbindung für schnelle Montage des Ventilators im Gehäuse. Problemloser Filterwechsel ohne Werkzeug. Abdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. Montagefreundliche Schnappbefestigung des Ventilators im Gehäuse. Farbe verkehrsweiß ähnlich RAL 9016. Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. Schutzklasse II. Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. Robuster energiesparender Kondensatormotor. ER 60 GVZC EC: mit energiesparendem EC-Motor. Motor mit thermischem Überlastungsschutz. Wartungsfrei, mit beidseitig geschlossenen Kugellagern. Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. Schachtpegeldifferenz gemäß DIN 4109, geprüft vom IAB Oberursel. Mit VDE-Zeichen. Spezifikationen Artikel: ER 60 VZ 15
International, Post/DHL, GLS, DPD, Spedition, Versand nach A
Artikelbeschreibung:
Ausführung mit Verzögerungszeitschalter mit 15 Minuten Nachlauf - Einschaltverzögerung ca. 50 sek. - Nachlaufzeit ca. 15 min. - Nicht drehzahlsteuerbar.Merkmale - Ventilator mit Abdeckung und ISO Coarse 30 % (G2) Filter zum Einbau in Unterputzgehäuse ER-UP/G, ER-UPD und ER-UPB.... - Für Einraum- oder Zweiraumentlüftung mit einem einzelnen Ventilator (Ausnahme: Ausführung H). - Problemloser Filterwechsel ohne Werkzeug. - Abdeckung um +- 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich. - Einfache und schnelle Montage des Ventilators im Gehäuse über die Schnappbefestigung und die elektrische Steckverbindung. - Farbe verkehrsweiß ähnlich RAL 9016. - Alle MAICO ER-Geräte entsprechen der Schutzart IP X5 und können somit im Bereich 1 nach DIN VDE 0100-701, auch bei Strahlwasser, eingebaut werden. Details siehe Planungshinweise. - Schutzklasse II. - Die extrem steile Kennlinie zeigt das hohe Druckvermögen der ER-Ventilatoren. - Robuster energiesparender Kondensatormotor. - Motor mit thermischem Überlastungsschutz. - Wartungsfrei, mit beidseitig geschlossenen Kugellagern. - Volumenstrom-Kennlinie und Leckluftrate geprüft vom TÜV Bayern e.V. Leckluftvolumenstrom < 0,01 m3/h. - Schachtpegeldifferenz gemäß DIN 52210-6, geprüft vom IAB Oberursel. - Mit VDE-Zeichen.Artikel:ER 60 VZ 15 - Ausführung: Verzögerungszeitschalter 15 Minuten Nachlaufzeit - Fördervolumen: 62 m3/h - Drehzahl: 1250 1/min - Luftrichtung: Entlüftung - Drehzahlsteuerbar: nein - SEC average: -3,43 kWh/(m2*a) - Spannungsart: Wechselstrom - Bemessungsspannung: 230 V - Netzfrequenz: 50 Hz - Leistungsaufnahme: 21 W - IMax: 0,16 A - Schutzart: IP X5 - Netzzuleitung: 5 / 1,5 mm2 - Einbauort: Wand / Decke - Einbauart: Unterputz - Systemart: dezentral - Material: Kunststoff - Farbe: verkehrsweiß, ähnlich RAL 9016 - Gewicht: 1,52 kg - Gewicht mit Verpackung: 1,8 kg - Filterklasse: ISO Coarse 30 % (G2) - Ausblasrichtung: seitlich - Breite: 250 mm - Höhe: 250 mm - Tiefe: 150 mm - Breite mit Verpackung: 280 mm - Höhe mit Verpackung: 280 mm - Tiefe mit Verpackung: 155 mm - Fördermitteltemperatur bei IMax: 40 °C - Nachlaufzeit: 15 min - Einschaltverzögerung: 50 s - Schalldruckpegel: 36 dB(A) / Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m2 - Nennweite: 75 mm / 80 mm
Maico ER 60 VZ 15 - Leiser Radiallüfter für Bad und WC mit Nachlaufautomatik Der Maico ER 60 VZ 15 ist ein Radiallüfter, der speziell für die effiziente Entlüftung von Bädern, Duschkabinen und Toiletten in Wohngebäuden entwickelt wurde. Er unterstützt den Abtransport feuchter oder verbrauchter Luft und trägt zur Schaffung eines gesunden und angenehmen Raumklimas bei. Ausgestattet mit einer Zeitverzögerungs- und Nachlauffunktion, bietet er Komfort und Effizienz für die Unterputz-Installation. PRODUKTVORTEILE * Intelligente Nachlaufautomatik: Der Lüfter läuft nach dem Ausschalten noch 15 Minuten weiter, um die Raumluft optimal auszutauschen und Feuchtigkeit effektiv zu reduzieren.
* Flexibler verzögerter Start: Der Start des Lüfters kann um bis zu 50 Sekunden verzögert werden, was eine bedarfsgerechte Belüftung in frequentierten Bereichen ermöglicht.
* Hohe Luftförderleistung: Mit einem Volumenstrom von 62 m3/h gewährleistet der Radiallüfter eine schnelle und gründliche Entlüftung von kleinen bis mittleren Räumen.
* Leiser Betrieb: Mit einem Geräuschpegel von 36 dB(A) arbeitet der Lüfter geräuscharm und stört die Ruhe in Bad oder WC nicht.
* Hohe Schutzart IPX5: Spritzwassergeschützt und somit für den Einsatz in Feuchträumen wie Badezimmern und Duschbereichen geeignet.
* Flexible Unterputz-Installation: Entwickelt für die nahtlose und platzsparende Integration in Wand oder Decke, passend für verschiedene Maico Unterputzgehäuse. NACHLAUFSCHALTER MIT ZEITVERZÖGERUNG Der Maico ER 60 VZ 15 ist mit einem Nachlaufschalter ausgestattet, der eine Laufzeit von 15 Minuten nach dem Ausschalten des Lichts oder des Schalters sicherstellt. Zusätzlich verfügt er über einen verzögerten Start von bis zu 50 Sekunden. Diese Funktion stellt sicher, dass Feuchtigkeit und Gerüche auch nach Verlassen des Raumes effektiv abgeführt werden. Dies kann der Schimmelbildung vorbeugen und sorgt kontinuierlich für frische Luft. HOCHEFFIZIENTE LUFTFÖRDERUNG Dieser Radiallüfter bietet einen Luftvolumenstrom von 62 m3/h bei einer Drehzahl von 1250 min-1. Diese Leistung ermöglicht einen schnellen und gründlichen Luftaustausch in Bädern, Duschräumen und Toiletten. Die Raumluftqualität kann so verbessert und ein angenehmes Klima geschaffen werden. ROBUSTE UND FLEXIBLE UNTERPUTZINSTALLATION Der Ventilatoreinsatz ist speziell für die Unterputzmontage in dafür vorgesehenen Maico Unterputzgehäusen konzipiert. Dazu gehören Modelle wie ER-UP/G, ER-UPD, ER-UPB, ER-UPB/R, ER-UPB/L oder ER-UPB/U. Er ist zudem spritzwassergeschützt gemäß IPX5. Diese Bauweise ermöglicht eine platzsparende und ästhetisch ansprechende Integration in Wand oder Decke. Sie gewährleistet einen sicheren und langlebigen Betrieb auch in feuchten Umgebungen. TECHNISCHE SPEZIFIKATIONEN - Spannung: 230 V
- Frequenz: 50 Hz
- Stromaufnahme: 0.16 A
- Leistungsaufnahme: 21 W
- Drehzahl: 1250 min-1
- Luftvolumenstrom: 62 m3/h
- Maximale Temperatur: 40 °C
- Geräuschpegel: 36 dB(A)
- Schutzart: IPX5
- Anschlusskabel: 5x1.5 qmm
- Nachlaufzeit: 15 Minuten
- Verzögerungszeit Start: bis zu 50 Sekunden EINSATZBEREICHE UND ANWENDUNGSSZENARIEN Der Maico ER 60 VZ 15 ist eine Lösung für die effektive Entlüftung in privaten und gewerblichen Bereichen, in denen Feuchtigkeit und Gerüche schnell abgeführt werden müssen. Er eignet sich für Badezimmer, Duschkabinen und Toiletten in Einfamilienhäusern und Mehrfamilienhäusern, um der Schimmelbildung vorzubeugen und ein frisches Raumklima zu gewährleisten. HERSTELLER UND QUALITÄT Als Produkt des Maico Ventilatoren Sortiments steht der ER 60 VZ 15 für Qualität und Zuverlässigkeit. Maico ist bekannt für die Entwicklung langlebiger und leistungsstarker Lüftungssysteme, die Qualitätskontrollen unterliegen und den Anforderungen moderner Gebäude gerecht werden. Der Maico ER 60 VZ 15 bietet eine Kombination aus Leistung, Komfort und Zuverlässigkeit für ein dauerhaft frisches und gesundes Raumklima.
