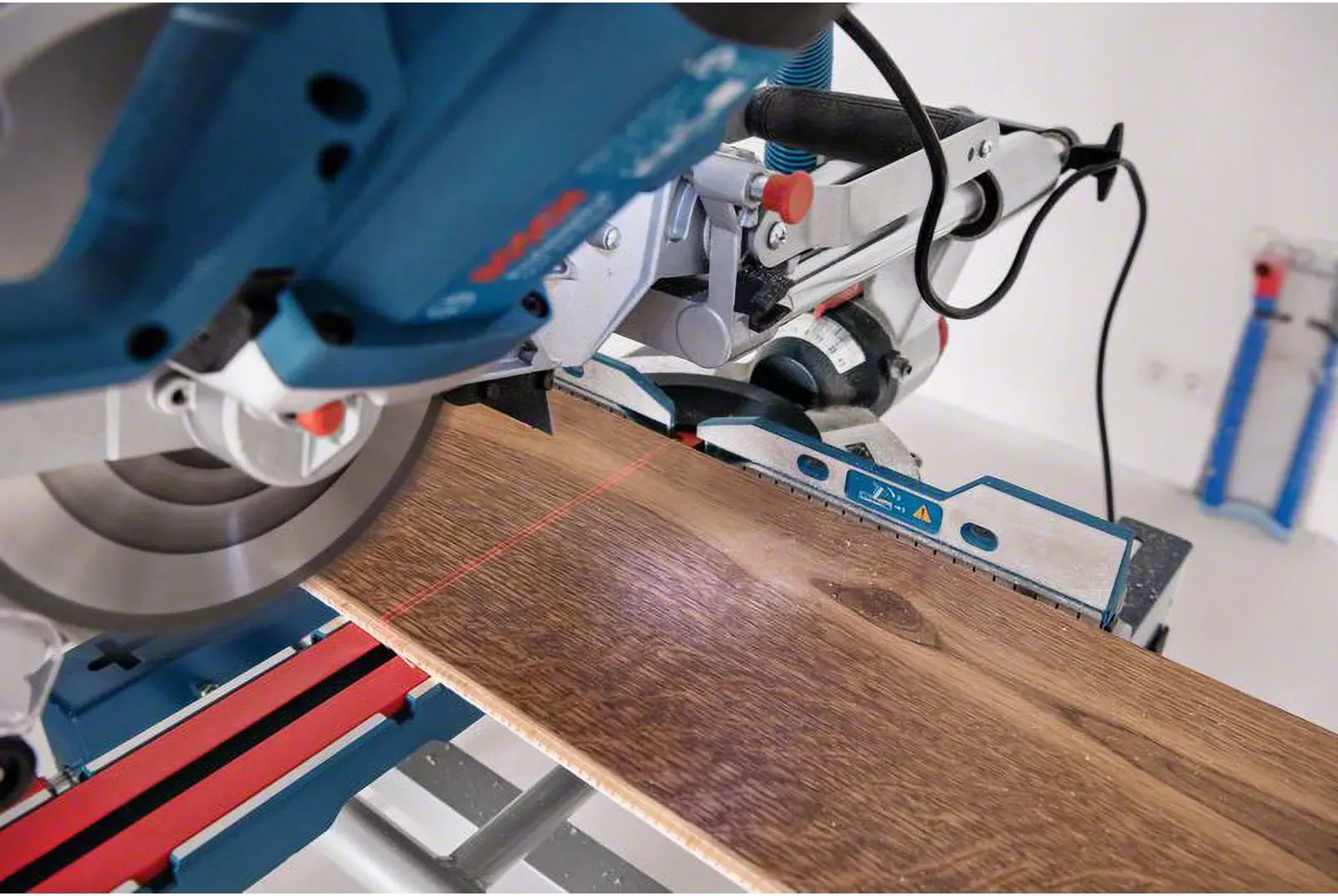

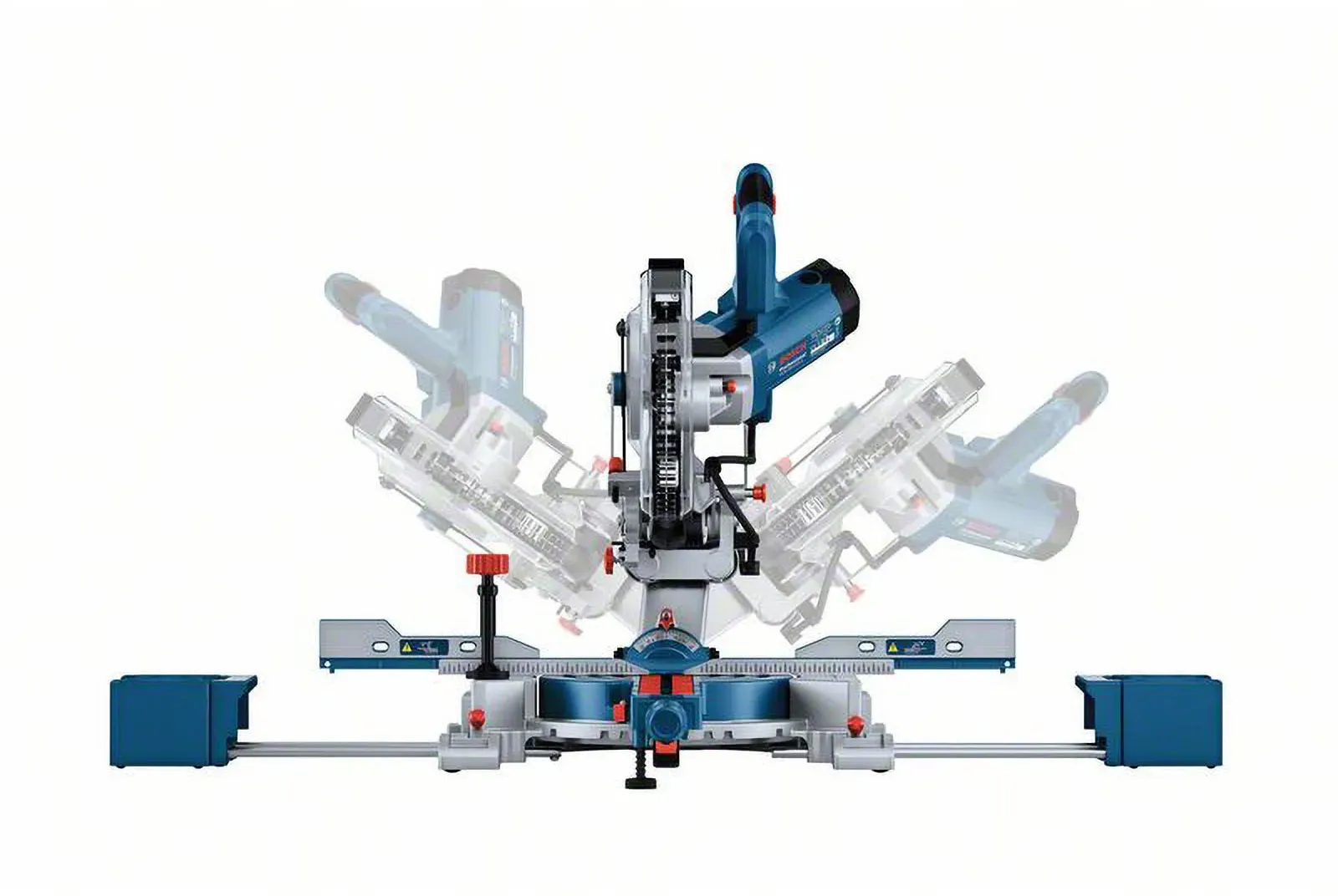

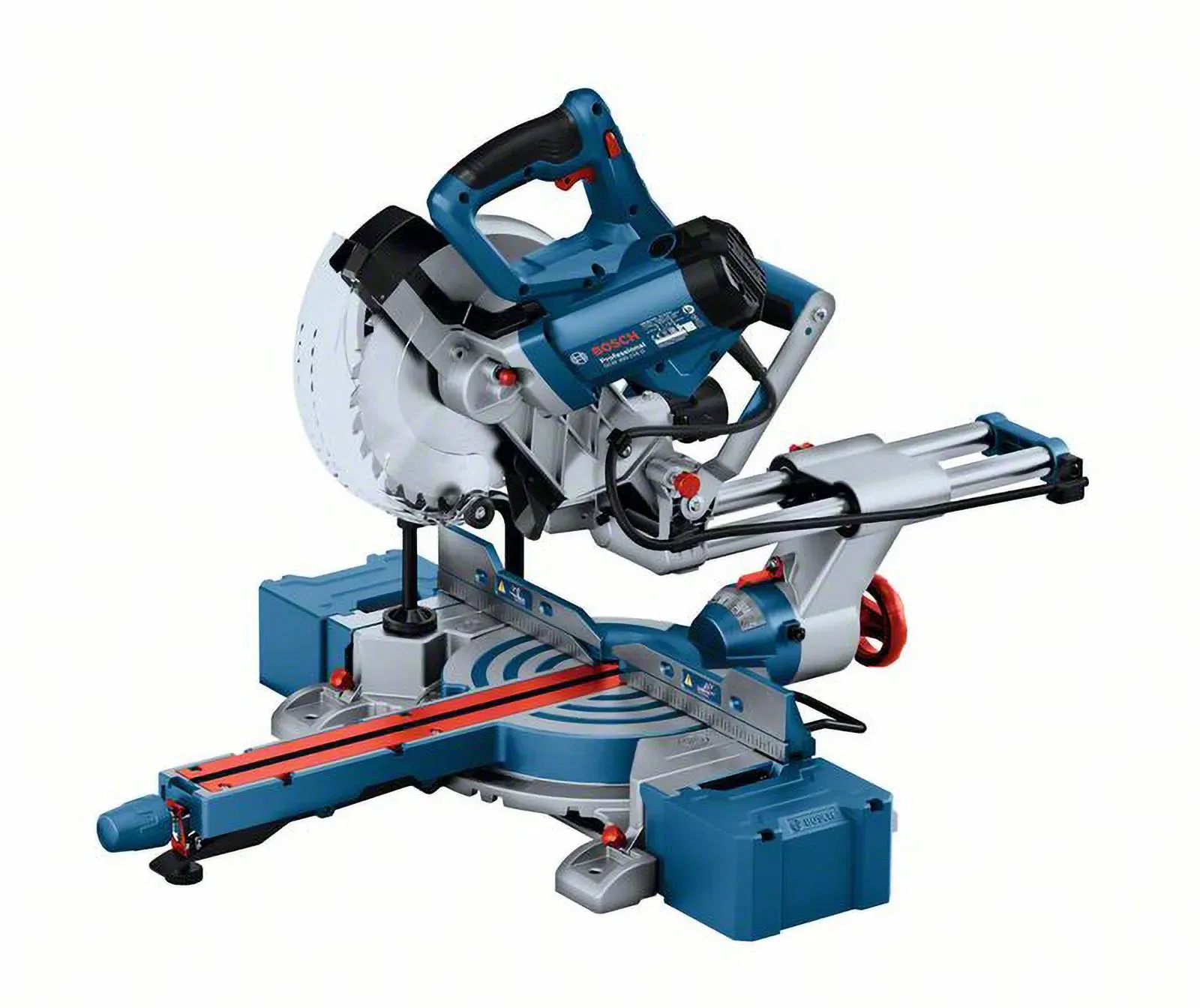

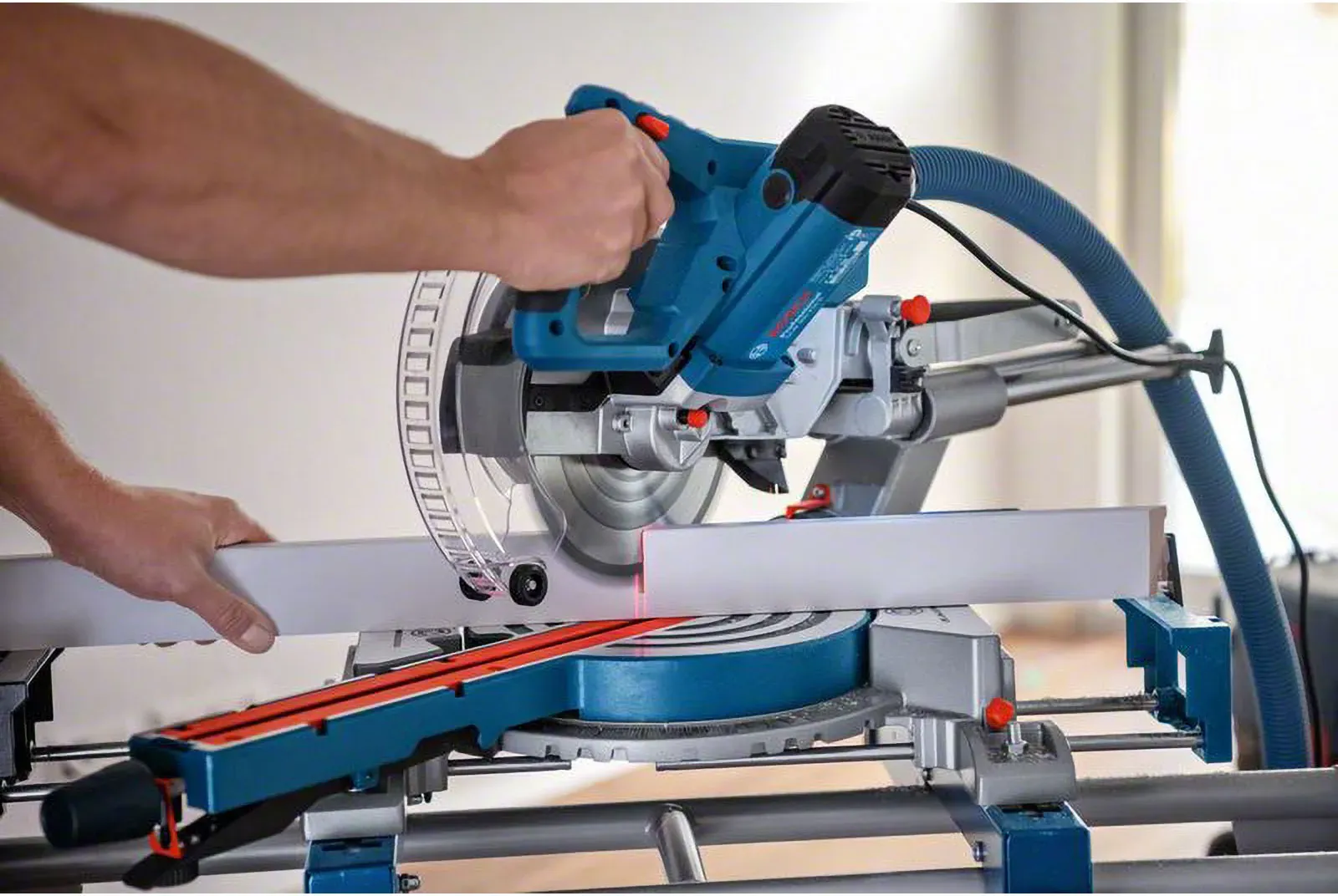

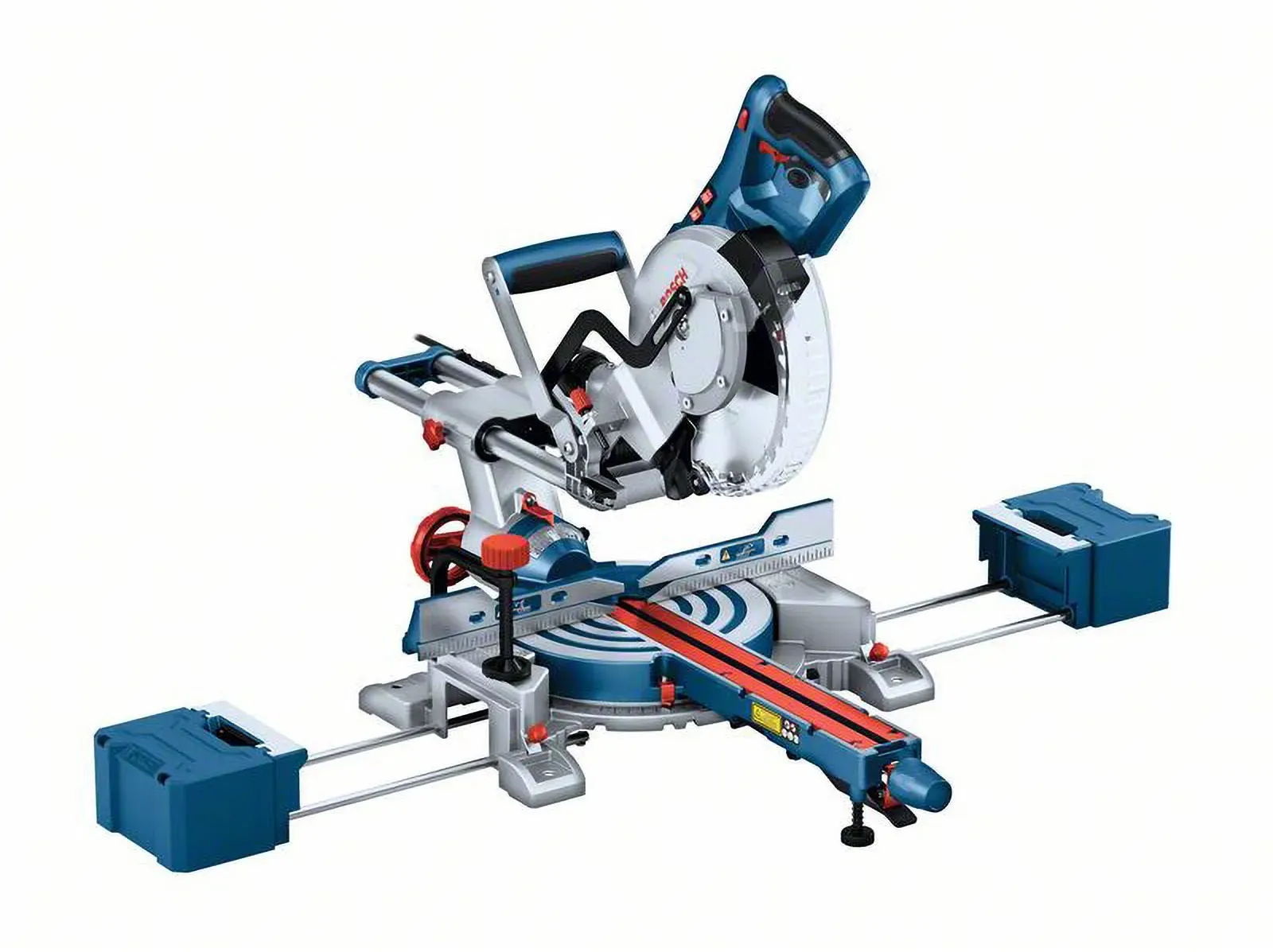

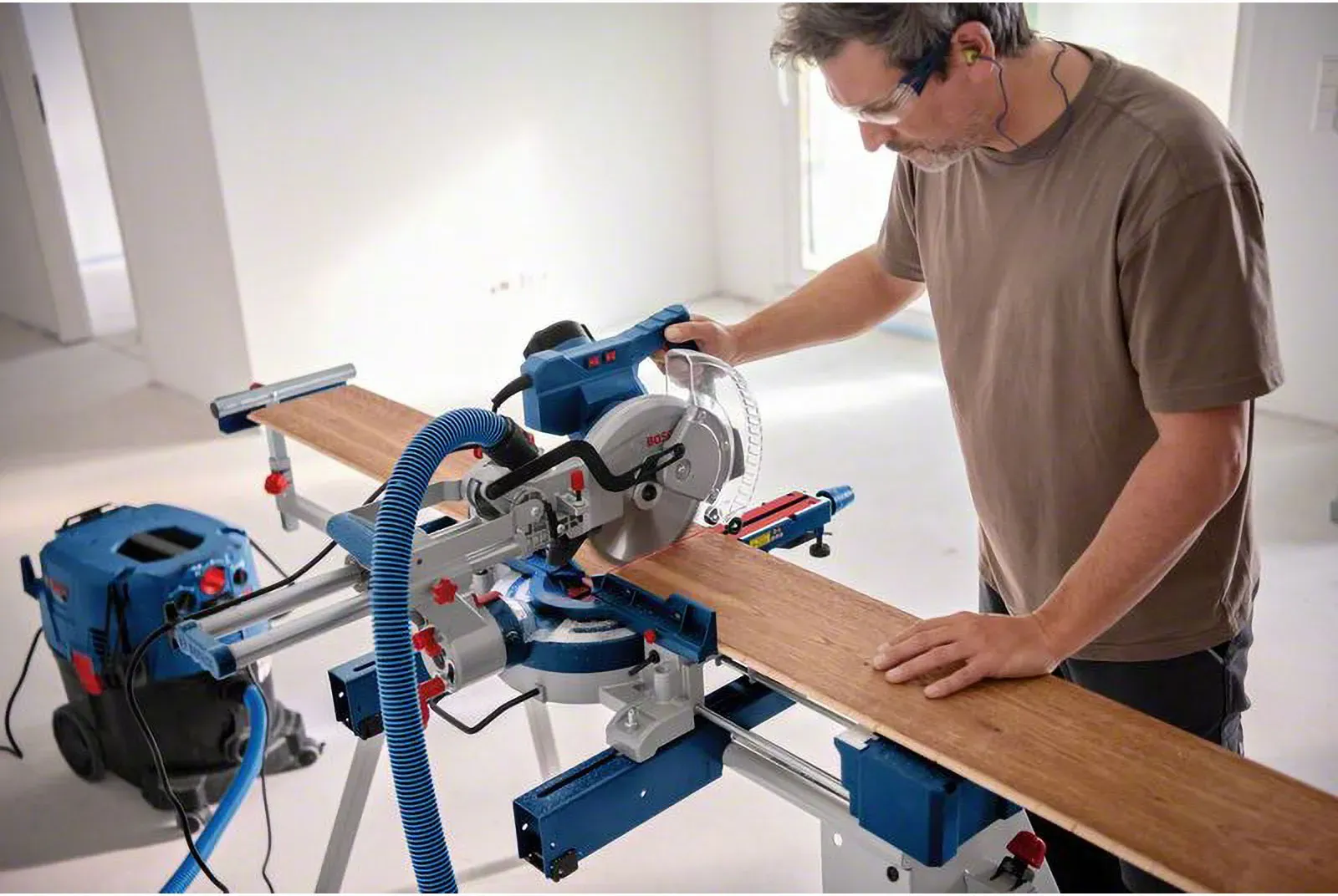

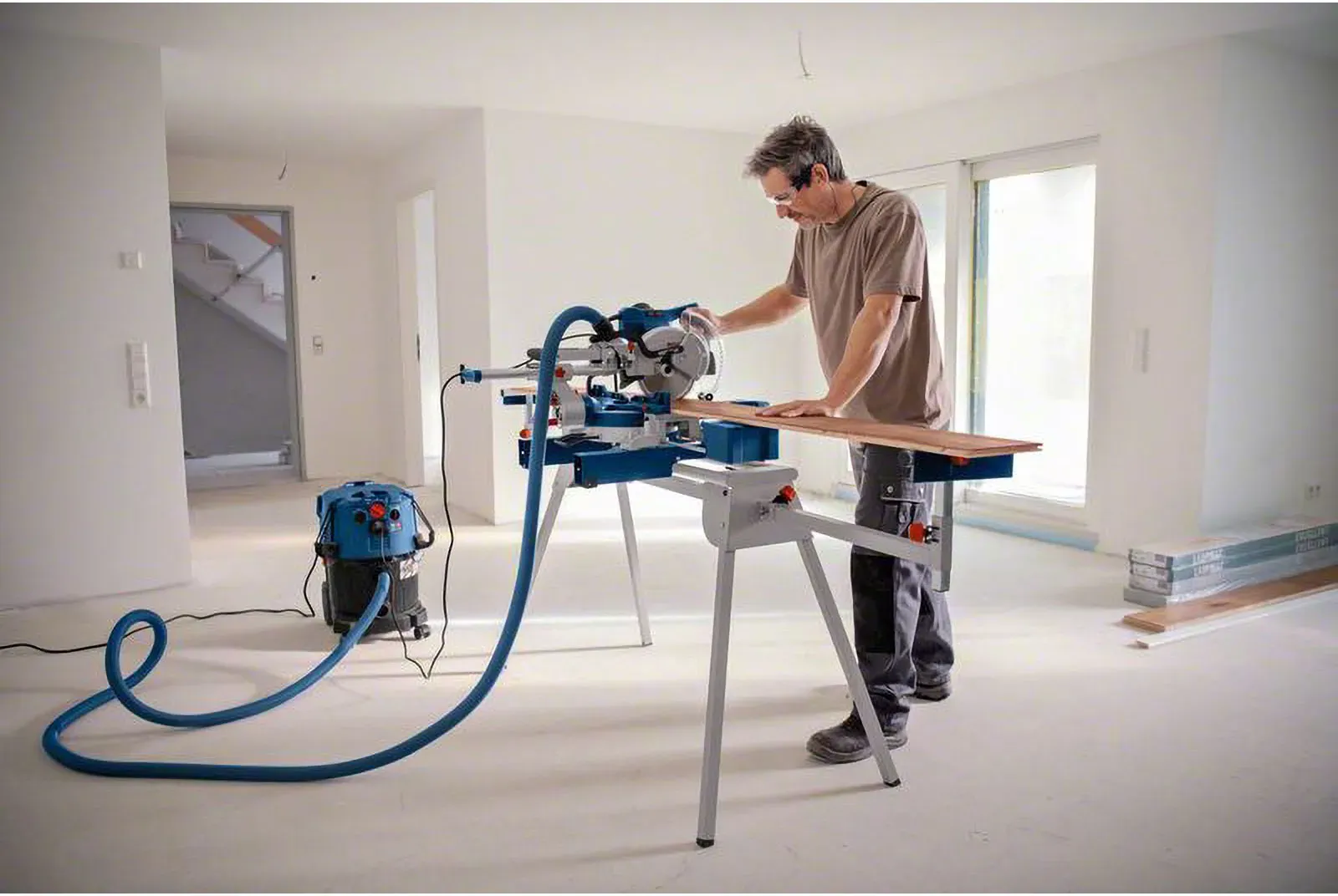

Produktbeschreibung Bosch GCM 305-216 D PRO Kapp- und Gehrungssäge Die Bosch GCM 305-216 D PRO Kapp- und Gehrungssäge ist für leistungsstarke Quer-, Gehrungs- und Neigungsschnitte ausgelegt. Abnehmbare Werkstückauflagen und lange Tischverlängerungen unterstützen die kontrollierte Bearbeitung auch längerer Materialstücke. Flexible Winkeleinstellung Beidseitige Neigungsfunktion: Die Säge lässt sich bis 47° nach links und rechts neigen. Ein ergonomischer Drehschalter dient zur Verriegelung der eingestellten Neigung. Gehrungseinstellung: Der Gehrungsbereich beträgt 48° nach links und 48° nach rechts. Schnittführung und Ausstattung Der Doppellinien-Laser projiziert jeweils eine Laserlinie links und rechts des Sägeblatts und unterstützt dadurch die Ausrichtung des Schnitts. Die GCM 305-216 D ist für Quer-, Gehrungs- und Neigungsschnitte in Holz, Aluminium und PVC-Kunststoff vorgesehen. Die Kapp- und Gehrungssäge ist mit Bosch Saugern, GTA-Arbeitstischen sowie geeigneten Sägeblättern für kabelgebundene Kapp- und Gehrungssägen kompatibel. Technische Daten Schnittkapazität 0° 70 x 305 mm Schnittkapazität 45° Gehrung 70 x 215 mm Schnittkapazität 45°-Neigung 42 x 305 mm Gehrungseinstellung 48° L / 48° R Neigungseinstellung 47° L / 47° R Werkzeugabmessungen (Breite x Länge x Höhe) 464 x 770 x 606 mm Leerlaufdrehzahl* 5.200 min-1 Sägeblattdurchmesser 216 mm Sägeblattbohrungs-Ø 30 mm Gewicht* 16,8 kg Nenneingangsleistung 1.200 W Spannung 220 – 240 V Verpackungsabmessungen (Breite x Länge x Höhe) 464 x 770 x 606 mm * Weitere Informationen zu den Abweichungen unter folgendem Link: Technische Eigenschaften von Produkten Lieferumfang Bosch GCM 305-216 D PRO Kapp- und Gehrungssäge Klemme 2 x Werkstückauflage (flexibel einsteckbar) 1 x Kreissägeblatt, Optiline Wood, 216 x 30 x 2,8 mm, 24 Staubbeutel Herstellerangaben Robert Bosch Power Tools GmbH Max-Lang-Strasse 40-46 70771 Leinfelden-Echterdingen Email:
[email protected] Warn- und Sicherheitshinweise Sicherheitshinweise anzeigen Bestimmungsgemäße Verwendung und Werkstück Die Gehrungskappsäge ist zum Schneiden von Holz und holzartigen Produkten vorgesehen. Eisenwerkstoffe wie Stäbe, Stangen oder Schrauben dürfen damit nicht geschnitten werden. Fixieren Sie das Werkstück nach Möglichkeit mit Zwingen. Wird es mit der Hand gehalten, muss die Hand auf beiden Seiten des Sägeblatts mindestens 100 mm Abstand halten. Zu kleine Werkstücke, die sich nicht sicher einspannen oder festhalten lassen, dürfen nicht geschnitten werden. Das Werkstück muss unbeweglich sein und entweder festgespannt oder gegen Anschlag und Tisch gedrückt werden. Schneiden Sie niemals freihändig. Prüfen Sie das Werkstück vor dem Schneiden. Bei gebogenen oder verzogenen Werkstücken muss die nach außen gekrümmte Seite zum Anschlag zeigen. Entlang der Schnittlinie darf kein Spalt zwischen Werkstück, Anschlag und Tisch bestehen. Nägel und andere Fremdkörper müssen entfernt sein. Sicheres Führen der Säge Schieben Sie die Säge durch das Werkstück und vermeiden Sie ziehende Schnitte. Ziehen Sie den Sägekopf zunächst ohne zu schneiden über das Werkstück, schalten Sie anschließend den Motor ein, senken Sie den Sägekopf ab und drücken Sie die Säge durch das Werkstück. Kreuzen Sie die Hände niemals über der vorgesehenen Schnittlinie. Greifen Sie bei rotierendem Sägeblatt nicht hinter den Anschlag und unterschreiten Sie auf keiner Seite den Sicherheitsabstand von 100 mm zum Sägeblatt. Lassen Sie das Sägeblatt seine volle Drehzahl erreichen, bevor Sie in das Werkstück schneiden. Lassen Sie nach dem Schnitt den Schalter los, halten Sie den Sägekopf unten und warten Sie, bis das Sägeblatt vollständig stillsteht, bevor Sie das abgeschnittene Werkstück entfernen. Halten Sie den Handgriff bei unvollständigen Sägeschnitten oder beim Loslassen des Schalters vor Erreichen der unteren Position gut fest. Führen Sie den Sägekopf anschließend immer kontrolliert von Hand in die oberste Position zurück. Arbeitsfläche und Werkstückauflage Verwenden Sie die Säge erst, wenn der Tisch frei von Werkzeugen, Holzabfällen und anderen Gegenständen ist. Schneiden Sie jeweils nur ein Werkstück. Stellen Sie die Gehrungskappsäge auf eine ebene und feste Arbeitsfläche. Prüfen Sie nach jeder Verstellung von Sägeblattneigung oder Gehrungswinkel, ob der verstellbare Anschlag korrekt eingestellt ist und weder Sägeblatt noch Schutzhaube berührt. Simulieren Sie die vollständige Schnittbewegung bei ausgeschalteter Maschine und ohne Werkstück. Stützen Sie Werkstücke, die breiter oder länger als die Tischoberfläche sind, mit geeigneten Tischverlängerungen oder Sägeböcken ab. Verwenden Sie keine andere Person als Ersatz für eine Werkstückauflage. Das abgeschnittene Werkstück darf nicht gegen das rotierende Sägeblatt gedrückt werden. Rundmaterial wie Stangen oder Rohre muss mit einer geeigneten Zwinge oder Vorrichtung sicher abgestützt werden. Blockierungen und Schnittbereich Wird das Werkstück eingeklemmt oder das Sägeblatt blockiert, schalten Sie die Säge aus. Warten Sie den vollständigen Stillstand aller beweglichen Teile ab und ziehen Sie den Netzstecker beziehungsweise entfernen Sie gegebenenfalls den Akku, bevor das eingeklemmte Material entfernt wird. Entfernen Sie niemals Schnittreste, Holzspäne oder andere Rückstände aus dem Schnittbereich, während das Elektrowerkzeug läuft. Bringen Sie den Werkzeugarm zunächst in die Ruheposition und schalten Sie das Gerät aus. Sägeblatt Verwenden Sie keine stumpfen, rissigen, verbogenen oder anderweitig beschädigten Sägeblätter. Verwenden Sie keine Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS). Verwenden Sie ausschließlich Sägeblätter in der richtigen Größe und mit einer zur Säge passenden Aufnahmebohrung. Fassen Sie das Sägeblatt nach der Arbeit erst an, wenn es abgekühlt ist. Halten Sie den Arbeitsplatz sauber. Materialmischungen können besonders gefährlich sein; Leichtmetallstaub kann brennen oder explodieren. Laser Machen Sie die Warnschilder am Elektrowerkzeug niemals unkenntlich. Ist der Text des Laser-Warnschildes nicht in der jeweiligen Landessprache verfasst, muss er vor der ersten Inbetriebnahme mit dem vorgesehenen Aufkleber in der Landessprache überklebt werden. Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht in den direkten oder reflektierten Laserstrahl. Dadurch können Personen geblendet, Unfälle verursacht oder die Augen geschädigt werden. Trifft Laserstrahlung ins Auge, schließen Sie die Augen bewusst und bewegen Sie den Kopf sofort aus dem Strahl. Nehmen Sie keine Veränderungen an der Lasereinrichtung vor. Lassen Sie Kinder das Elektrowerkzeug nicht unbeaufsichtigt benutzen, da sie sich selbst oder andere Personen unbeabsichtigt blenden könnten. Bitte beachten Sie zusätzlich die vollständigen Warn- und Sicherheitshinweise in der Betriebsanleitung des Produkts.
