Sigma Fliesenschneider 103 cm

Post/DHL, GLS, Spedition

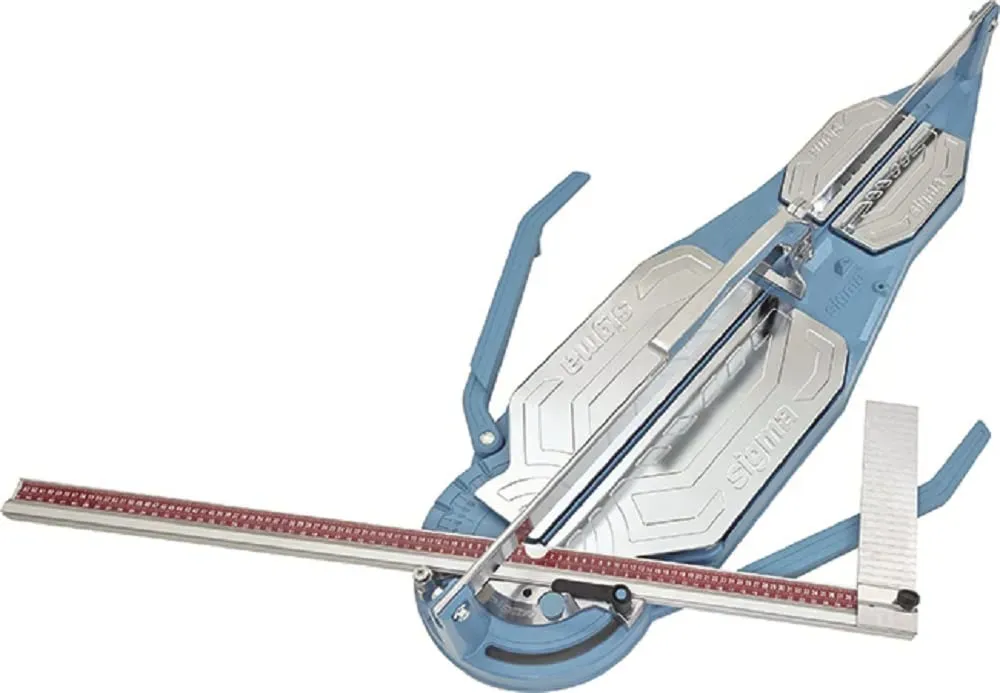

Sigma 4DU UP Fliesenschneider 103 cm Schnittlänge Große Schnittkapazität, präzise Führung und komfortables Zugritzsystem: Der Sigma 4DU UP Fliesenschneider verbindet 103 cm Schnittlänge mit dem schnellen Zugritzverfahren der Sigma Serie 4. Das gut sichtbare 12-mm-Schneidrad, eine maximale Brechkraft von 1.050 kg und die kugelgelagerte Schlittenführung ermöglichen kontrollierte Schnitte bei großformatigen keramischen Fliesen und Feinsteinzeug. 103 cm max. Schnittlänge 72,8 × 72,8 cm max. Diagonalmaß bis 17 mm Materialstärke 1.050 kg Brechkraft Sigma 4DU UP: Profi-Fliesenschneider für große Formate Der Sigma 4DU UP Fliesenschneider gehört zur Serie 4 des italienischen Herstellers Sigma. Mit seiner Schnittlänge von 103 cm ist das Modell für größere Fliesenformate ausgelegt. Das UP-System arbeitet mit einem Zugritzverfahren: Der ergonomisch geformte Schneidhebel wird zum Anritzen der Fliese zum Anwender gezogen. Das Schneidrad bleibt während der Ritzbewegung von der Bedienseite aus gut sichtbar. Dadurch lässt sich seine Position entlang der vorgesehenen Schnittlinie kontrollieren. Eine manuelle Höhenanpassung der Führung an unterschiedliche Fliesenstärken ist beim UP-System nicht erforderlich. Mit 103 cm gerader Schnittlänge und einem maximalen Diagonalmaß von 72,8 × 72,8 cm eignet sich der Sigma 4DU UP für großformatige Wand- und Bodenfliesen. Die maximale Brechkraft von 1.050 kg unterstützt das kontrollierte Trennen entlang der zuvor erzeugten Ritzlinie. Kurz gesagt Fliese ausrichten, UP-Schneidhebel anheben und zum Anwender ziehen, Brechfuß positionieren und die Fliese kontrolliert brechen. Die Vorteile des Sigma 4DU UP ✓ UP-Zugritzsystem Schnelles und kontrolliertes Anritzen durch Ziehen des Schneidhebels. ✓ 1.050 kg Brechkraft Leistungsstarke Brechvorrichtung für anspruchsvolle Fliesen. ✓ Sichtbares 12-mm-Rad Das geschützte Schneidrad bleibt von der Bedienseite aus sichtbar. ✓ Keine Höhenanpassung Das UP-System passt sich unterschiedlichen Fliesenstärken an. ✓ Präzise Kugellagerführung Drei zweireihige Kugellager unterstützen eine dauerhaft genaue Bewegung. ✓ 100 mm breiter Brechfuß Breite Kraftübertragung für kontrolliertes Trennen der angeritzten Fliese. UP-Schneidhebel für schnelles Ritzen durch Ziehen Der ergonomische UP-Schneidhebel wurde speziell für das Anritzen durch Ziehen entwickelt. Das Schneidrad mit 12 mm Durchmesser ist von der Bedienseite aus sichtbar und sitzt in einem CNC-gefrästen Halter. Eine reibungsarme Metallschale reduziert Reibung und seitlichen Verschleiß am Schneidrad. Der Gleitschlitten wird über drei zweireihige Kugellager geführt. Zusätzlich ist der Schneidhebel über zwei Axialkugellager mit dem Schlitten verbunden. Ein automatischer Stahlkompensator reguliert die Vorspannung des Schlittens auf der Führungsschiene. Ein automatisches System hält den Griff angehoben und erleichtert dadurch das Einlegen und Positionieren der Fliese. Der 100 mm breite Brechfuß überträgt die Kraft beim Brechen auf die angeritzte Fliese. Seine austauschbare Schutzauflage hilft dabei, unerwünschte Spuren zu vermeiden. Fliesen in drei Schritten schneiden 01 Fliese ausrichten Fliese auflegen und das gewünschte Schnittmaß am schwenkbaren Messwinkel einstellen. 02 Oberfläche anritzen Den angehobenen UP-Schneidhebel mit gleichmäßiger Bewegung zum Anwender ziehen. 03 Fliese brechen Brechfuß ansetzen und die Fliese kontrolliert entlang der durchgehenden Ritzlinie brechen. Für welche Fliesen eignet sich der Sigma 4DU UP? Mit seiner großen Schnittkapazität eignet sich der Sigma 4DU UP unter anderem für: gerade Schnitte bis 103 cm, Diagonalschnitte bis 72,8 × 72,8 cm, großformatige keramische Wand- und Bodenfliesen, Feinsteinzeug innerhalb der angegebenen Materialstärke, lange Längs-, Winkel- und Serienschnitte, professionelle Baustellen und anspruchsvolle Renovierungsarbeiten. Hinweis zur Materialeignung Das Schneidergebnis hängt neben der Materialstärke auch von Härte, Oberflächenstruktur, innerer Spannung und Beschaffenheit der Fliese ab. Bei unbekannten oder besonders anspruchsvollen Materialien empfiehlt sich ein Probeschnitt. Die Angabe von 17 mm bezeichnet die maximal brechbare Materialstärke des Gerätes. Optionale Erweiterungen für den Sigma 4DU UP Der Sigma 4DU UP kann mit verschiedenen Zubehörteilen an unterschiedliche Schneidaufgaben angepasst werden. Die folgenden Erweiterungen sind separat erhältlich und nicht im serienmäßigen Lieferumfang enthalten. Schnittlinienanzeige 022V Beleuchtet die vorgesehene Ritz- und Schnittlinie auf der Fliese. Benötigt zwei separat erhältliche AA-Batterien. Magnetische Mosaikmatte 64B2 Rutschhemmende Magnetmatte für das kontrollierte Schneiden von Mosaik. Verlängerung 17A 50 cm lange Verlängerung für den Messwinkel, rechts oder links montierbar. Vorderer Messwinkel 90E5 Messhilfe für parallele Schnitte langer und schmaler Werkstücke – besonders praktisc

International, Post/DHL, Andere, Versand nach CH, Versand nach A

Griff "UP" Ergonomisch geformter Griff, speziell für Zuggravur Das Gravurrad mit 12 mm Durchmesser ist immer sichtbar auf der Bedienerseite CNC-gefräste Radhalter und abriebfeste Metallschale zur Beseitigung von Reibung und seitlichem Verschleiß des Gravurrads Der Laufwagen ist verschleißfrei, dank 3 Kugellagern mit Doppelkronenkugel für präzise und wartungsfreie Zeit

Andere

Allgemeine Beschreibung Der FLIESENSCHNEIDER SIGMA 4DU SERIES 4 ist ein manuelles Schneidwerkzeug mit einer Schnittlänge von 103 cm, das sich durch einen ziehenden Einschnitt auszeichnet. Er ermöglicht ein schnelles und einfaches Schneiden von Fliesen und verfügt über einen ergonomisch geformten Griff, der speziell für ziehende Inzisionen entwickelt wurde. Technische daten Maximale Schnittlänge: 103 cm Diagonale Schnittlänge: 72,8 cm Maximale Schnittstärke: 17 mm Schlagfestigkeit: 1050 kg Gewicht: 14,5 kg Ritzraddurchmesser: 12 mm Kompatibilität und Zubehör Ritzrad auch in TIN-beschichteter Ausführung erhältlich Installation Automatischer Stahlkompensator zur Einstellung der Schlittenvorspannung auf der Schiene Automatisches System, das den Griff hochhält, um das Einsetzen der Fliese zu erleichtern Anwendung Geeignet für das Schneiden von Fliesen mit maximaler Präzision Der auswechselbare Markierschutz schützt den Sockel beim Ritzen vor Stößen
