Wolf Paket 2 Kollektoren TopSon F3-1 Aufdach, Solarmodul SM1-2 Hochleistungs-Flachkollektor geprüft nach EN 12975 mit Top-Energieausnutzung. Der Mindestertrag für die Förderung ist nachgewiesen. Zertifiziert nach Solar-Keymark. Die Bedingungen des Umweltzeichens Blauer Engel nach RAL UZ 73 werden erfüllt. Tiefgezogene, hochwitterungsbeständige Kollektorwanne aus Aluminium Mineralwollwärmedämmung 60mm dick für minimale Auskühlverluste, mit seitlicher Dämmung. Lasergeschweißter AL/CU-Absorber mit hochselektiver Beschichtung für sehr hohen Ertrag. Aufgewertete Optik keine Streifen daher homogenes Erscheinungsbild. Bauform als Mäander garantiert gleichmäßige Durchströmung und effektive Funktion im Low-Flow-Betrieb. Dehnungskompensatoren zwischen den Kollektoren. Sicherheitsglas 3,2mm dick, hagelschlaggeprüft nach EN 12975, thermisch vorgespannt, mit erhöhter Lichtdurchlässigkeit. EPDM Dichtu...

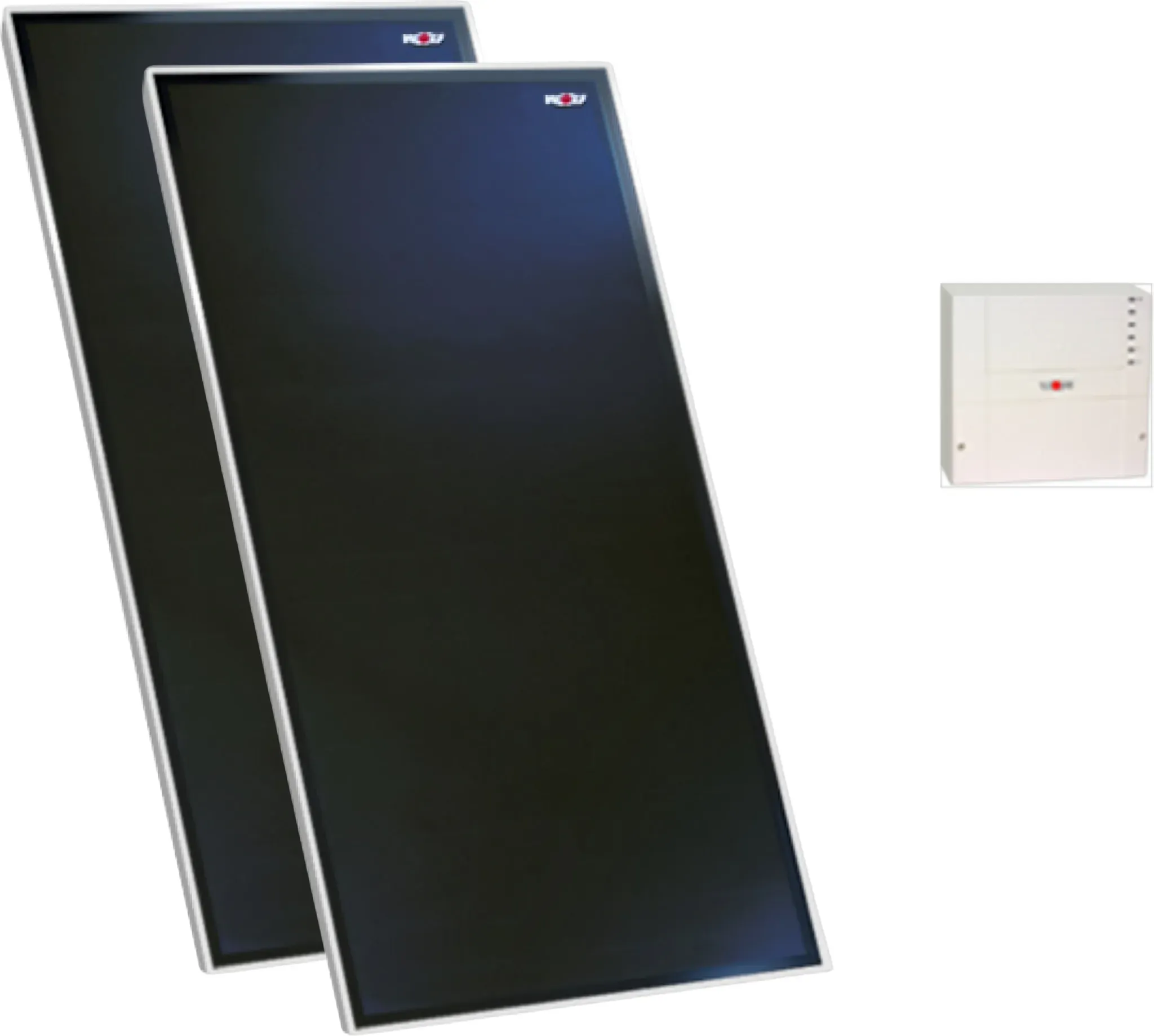

Wolf TopSon F3-1 Solaranlage, Systempaket mit 4,6 m2 Hochleistungs-Sonnenkollektoren F3-1 und Regelung SM1-2 Lieferumfang: • Wolf Hochleistungs-Sonnenkollektoren TopSon F3-1, 2,3 m2, 2 Stück • Wolf Solarmodul SM1-2-Reglereinsatz • Wolf Kompensator Kollektorverschraubung für Sonnenkollektoren, 2 Stück • Wolf AluPlus Aufdach-Montagesets Falz-Ziegel • Wolf Anschluss-Set für ein Kollektorfeld bei Aufdachmontage • Wolf Flexibles Anschluss-Set Solar • Wolf Solarpumpengruppe 10 mit stufenlos einstellbarer Hocheffizienzpumpe (EEI < 0,20) • Wolf Wärmeträgerflüssigkeit ANRO 20 kg • Wolf Ausdehnungsgefäß mit 25 Ltr. • Auswahl: Ohne Bedienmodul oder mit Bedienmodul BM-2 Solar * * Wählen Sie ohne Bedienmodul, wenn bereits ein Bedienmodul von Wolf Therme oder Kessel vorhanden, mit Bedienmodul BM-2 Solar, wenn noch kein Wolf Bedienmodul im Einsatz ist. Solarrohr: Das passende Solarrohr für die Verbindung von Kollektorfeld und Speichertechnik finden Sie ebenfalls in unserem Shop. Allgemeine Produktbeschreibung Wolf Hochleistungs-Flachkollektoren TopSon F3-1 Die Wolf Hochleistungs-Flachkollektoren TopSon F3-1 sind effizient, hervorragend verarbeitet und extrem langlebig. So macht zum Beispiel die von Wolf eigens entwickelte rundum geschlossene Aluminium-Kollektorwanne die TopSon Geräte besonders haltbar und undichte Kollektoren gehören der Vergangenheit an. Wolf ́s modernste Absorber-Technologie sorgt darüber hinaus für maximale Solarerträge und erhöht Ihre Unabhängigkeit von traditionellen Energiequellen. Dank leichter Bauweise sind die Kollektoren einfach zu installieren, egal ob über den Dachziegeln (Aufdach) oder in das Dach integriert (Indach) sowie als Flachdach- oder Fassadenmontage. Ihren Wärmeertrag können Sie noch weiter erhöhen, indem Sie ein TopSon Gerät mit einem hocheffizienten Speicher verbinden, wie zum Beispiel dem Wolf Schichtenspeicher BSP. Oder erweitern Sie gleich Ihre Heizanlage zur Wolf Sonnenheizung - für maximale Nachhaltigkeit und Unabhängigkeit von konventionellen Energiequellen. Noch ein Vorteil: Die Wolf Geräte sind alle hervorragend miteinander kombinierbar, da diese über unser innovatives Regelungssystem perfekt untereinander kommunizieren und so Ihren Solarertrag noch weiter maximieren. Die Kernfakten auf einen Blick Die Hochleistungs-Flachkollektoren für Solaranlagen zur Trinkwassererwärmung und Heizungsunterstützung bieten eine zuverlässige Lösung für energieeffiziente Anwendungen. Geprüft nach EN ISO 9806 und zertifiziert nach Solar-Keymark erfüllen sie die strengen Anforderungen des Umweltzeichens Blauer Engel" nach RAL UZ 73. Durch die Herstellung aus tiefgezogenem Aluminium ist die Kollektorwanne extrem witterungsbeständig und langlebig. Die Wärmedämmung aus 60 mm Steinwolle minimiert Auskühlverluste und ist zusätzlich an den Seiten gedämmt. Besonders hohe Erträge erzielen die Kollektoren durch den hochselektiven Absorber mit Spezialbeschichtung. Die Mäanderform sorgt für eine gleichmäßige Durchströmung und höchste Effizienz. Für eine sichere Montage und Langlebigkeit sorgen Dehnungskompensatoren zwischen den Kollektoren. Das 3,2 mm starke Sicherheitsglas ist hagelschlaggeprüft nach EN 12975 und thermisch vorgespannt, was eine erhöhte Lichtdurchlässigkeit gewährleistet. Flexible Montagemöglichkeiten ergeben sich durch die Anschlussmöglichkeit von bis zu 5 Kollektoren pro Seite und die Wahl der Anschlussseite rechts oder links. • Für Solaranlagen zur Warmwasserbereitung und Heizungsunterstützung • Hochleistungs-Flachkollektoren geprüft nach EN ISO 9806 mit Top-Energieausnutzung • Zertifiziert nach Solar-Keymark • Die Bedingungen des Umweltzeichens "Blauer Engel" nach RAL UZ 73 werden erfüllt • Tiefgezogene, hoch witterungsbeständige Kollektorwanne aus Aluminium • Wärmedämmung aus Steinwolle, 60 mm dick für minimale Auskühlverluste, zusätzlich mit seitlicher Wärmedämmung • Absorber mit hochselektiver Beschichtung für sehr hohen Ertrag • Bauform als Meander garantiert gleichmäßige Durchströmung und effektive Funktion • Dehnungskompensatoren zwischen den Kollektoren • Sicherheitsglas 3,2 mm dick, hagelschlaggeprüft nach EN 12975, thermisch vorgespannt, mit erhöhter Lichtdurchlässigkeit • EPDM Dichtung mit einteiliger Griffleiste verpresst • Bis zu 5 Kollektoren einseitig anschließbar, Anschlussseite rechts/ links wählbar • Glashalteleiste auch in schwarzgrau (für besondere optische Anforderungen) Mit verschiedenen Montage-Sets individuell montierbar (In diesem Angebot enthalten: Aufdachmontage Falz-Ziegel): • Indach-Montage-Set, für Falz-Ziegel-, Schiefer und Mönch-Nonne-Eindeckung • AluPlus Aufdach-Montage-Set für Falz-Ziegel-, Biber-, Schiefer-, Well- und Blechdach-Eindeckung • AluFlex-U Aufstellgerüst für waagerechte Fläche • AluFlex-U Aufstelldreiecke zur Optimierung des Einstrahlwinkels bei flachen Dächern (einstellbar 20°, 30°, 45°) für Falz-Ziegel-, Biber-, Schiefer-, Well- und Blechdach-Eindeckung
International, Post/DHL, GLS, Spedition, Versand nach A
Artikelbeschreibung:
Wolf Thermische Solaranlage (Bruttoabsorberfläche 4,6 m2) mit 2 Stück Hochleistungs-Sonnenkollektoren F3-1, bestehend aus: Wolf Hochleistungs-Sonnenkollektor TopSon F3-1 (senkrecht) Glashalteleiste silber - 2486517 Die WOLF Hochleistungs-Flachkollektoren TopSon F3-1 sind effizient, hervorragend verarbeitet und extrem langlebig. So macht zum Beispiel die von WOLF eigens entwickelte rundum geschlossene Aluminium-Kollektorwanne die TopSon Geräte besonders haltbar und undichte Kollektoren gehören der Vergangenheit an. Die Absorber-Technologie sorgt darüber hinaus für maximale Solarerträge und erhöht Ihre Unabhängigkeit von traditionellen Energiequellen. Dank leichter Bauweise sind die Kollektoren einfach zu installieren, egal ob über den Dachziegeln (Aufdach) oder in das Dach integriert (Indach) sowie als Flachdach- oder Fassadenmontage. Vorteile: Für Solaranlagen zur Warmwasserbereitung und Heizungsunterstützung Hochleistungs-Flachkollektoren geprüft nach EN ISO 9806 mit TopEnergieausnutzung Zertifiziert nach Solar-Keymark Die Bedingungen des Umweltzeichens "Blauer Engel" nach RAL UZ 73 werden erfüllt Tiefgezogene, hoch witterungsbeständige Kollektorwanne aus Aluminium Wärmedämmung aus Steinwolle, 60 mm dick für minimale Auskühlverluste, TopSon F3-1/F3-1Q zusätzlich mit seitlicher Wärmedämmung Absorber mit hochselektiver Beschichtung für sehr hohen Ertrag Bauform als Meander (TopSon F3-1/F3-1Q) oder als Harfe (CFK-1) garantieren gleichmäßige Durchströmung und effektive Funktion Dehnungskompensatoren zwischen den Kollektoren Sicherheitsglas 3,2 mm (TopSon F3-1/F3-1Q) bzw. 3,0 mm (CFK-1) dick, hagelschlaggeprüft nach EN 12975, thermisch vorgespannt, TopSon F3-1/F3-1Q mit erhöhter Lichtdurchlässigkeit EPDM Dichtung mit einteiliger Griffleiste verpresst Bei TopSon F3-1/F3-1Q bis zu 5 Kollektoren einseitig anschließbar, Anschlussseite rechts/ links wählbar Bei TopSon F3-1/F3-1Q Glashalteleiste auch in schwarzgrau (für besondere optische Anforderungen) 5 Jahre Gewährleistung Technische Daten: Modeltyp: TopSon F3-1 empfohlene Durchflussmenge je Kollektor: 30 - 90 Ltr./h Wärmeträgermedium: ANRO (unverdünnt) Solar-Keymark Registernr.: 011-7S260F optischer Wirkungsgrad eta 0hem*: 70,4 % Wärmeverlustkoeffizient a1 *: 3,037 W/(m2 K) Wärmeverlustkoeffizient a2 *: 1.4E-2 W/(m2 K2) Einstrahlwinkel-Korrekturfaktor K50° *: 95 % Wärmekapazität C *: 5.85 kJ/(m2 K) Absorberfläche: 2 m2 optischer Wirkungsgrad eta 0hem**: 81 % Wärmeverlustkoeffizient a1 **: 3.492 W/(m2 K) Wärmeverlustkoeffizient a2 **: 1.6E-2 W/(m2 K2) Einstrahlwinkel-Korrekturfaktor K50° **: 95 % Wärmekapazität C **: 5.85 kJ/(m2 K) maximale Stillstandstemperatur: 194 °C max. Betriebsüberdruck: 10 bar Füllinhalt: 1.7 Ltr. Abmessungen (Länge A / Breite B / Tiefe C): 2099 x 1099 x 110 mm Vorlauf-/Rücklauf: 1900 D mm Anschlüsse (flachdichtend mit Überwurfmutter): 3/4“ G Aufstellwinkel: 15° bis 75° Bruttofläche: 2,3 m2 Gewicht (leer): 40 kg einschließlich folgendem Zubehör: Aufdach-Montage-Set (Hochformat), bestehend aus: Montageschienen, Kollektorschienen und Haken Falz-Ziegel (8 mm) Kompensatoren (2 Stk.) zur Verbindung zwischen den Kollektoren Anschluss-Set für ein Kollektorfeld bei Aufdachmontage bestehend aus: 2 Spezialgussarmaturen 3/4" + 2 Abschlussstopfen. Flexibles Anschluss-Set bestehend aus: 2 flexiblen Edelstahlschläuchen DN 20, temperatur-, UV- und witterungsbeständiger Isolierung, Länge: ca. 1.000 mm. Anschluss G 3/4" IG und R 3/4" AG inkl. Dichtungen. Pumpen-Armaturen-Gruppe Typ 10 , bestehend aus: Hocheffizienzpumpe EEI Ausdehnungsgefäß 25 Liter mit Wandhalterung Digitale Temperatur-Differenz-Regelung Typ SM1-2 oder SM2-2 bestehend aus: 1 Stk. Solarmodul SM1-2 (zur Aufputz-Wandmontage) 1 Stk. Speicherfühler mit Tauchhülse 1/2" 1 Stk. Kollektorfühler mit Tauchhülse 3/4" 1 Stk. Montage- und Bedienungsanleitung Das Solarmodul SM1-2 beinhaltet die Regelung eines Solar-Kollektorfeldes ( das Solarmodul SM2-2 die Regelung zweier Solar-Kollektorfelder) mittels Temperaturdifferenzregelung. Dabei werden Speicher- und Kollektortemperatur verglichen und je nach Temperaturdifferenz die Solarkreispumpe ein- oder ausgeschaltet. Das Solarmodul SM1-2 besitzt eine eBus-Schnittstelle und ist somit auch in das neue Wolf-Regelungssystem integrierbar. Wärmeträgerflüssigkeit für WOLF F3-1 Hochleistungs-Sonnenkollektoren. Für den Solarkreislauf mit hoher Wärmeaufnahme, Frostschutz und wirksamen Schutzstoffen gegen Korrosion. Physiologisch unbedenklich, biologisch abbaubar. Kanister mit 20 kg Inhalt. Lieferung in Originalverpackungen mit allen erforderlichen Montage-, Bedienungs- und Serviceanleitungen. Lieferumfang: 2 Stk. Hochleistungs-Sonnenkollektor F3-1 - 2486517 2 Stk. Kompensator Kollektorverschraubung - 2000030 1 Stk. Membran-Ausdehnungsgefäß 25L - 2444212 1 Stk. flexibles Anschluss-Set - 2482381 1 Stk. Anschluss-Set für 1 Kollektorfeld - 2482410 1 Stk. Solarpumpengruppe 10 - 2484991 1 Stk. Solarmodul SM1-2 - Reglereinsatz - 2745936 1 Stk. Wärmeträgerflüssigkeit ANRO 20kg - 3501520 1 Stk. Aufdach-Montageset Alu+ Falz-Ziegel - 7701670 Hersteller-Artikel-Nr. 2486517W01
