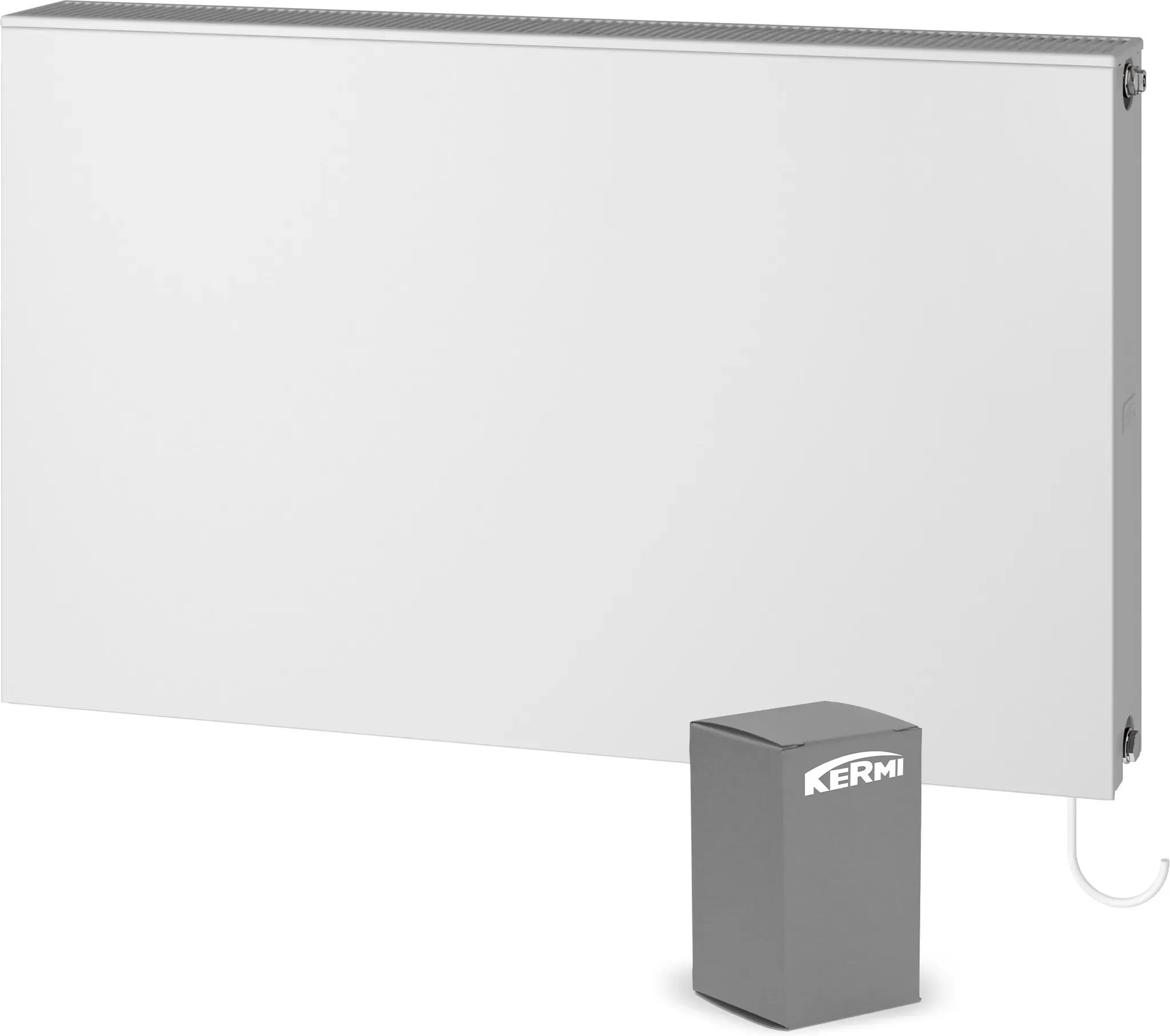

Kermi x-flair Plan-Kompaktheizkörper Wärmepumpen-Flachheizkörper, Typ 22, HxLxT: 559x605x102 mm, Wärmeleistung 389 Watt x-flair ist der ideale Heizkörper für niedrige Vorlauftemperaturen.Durch die Kombination der x2-Technologie mit Axiallüftern erwärmt sich der Niedertemperaturheizkörper schnell und verteilt die Wärme effektiv im Raum. Altbau-Sanierung mit Wärmepumpe.Der Heizkörper für die Wärmepumpe kann an die bereits vorhandenen Leitungen angeschlossen werden. Er nutzt die geringe Vorlauftemperatur der Wärmepumpe optimal aus, erwärmt sich effizient und verteilt Wärme schnell. Eine Fußbodenheizung ist deshalb nicht zwingend notwendig. Neubau mit Wärmepumpe.Soll es im Kinderzimmer, Arbeitszimmer oder Wirtschaftsraum nur zu bestimmten Zeiten schnell warm sein? Auch dann ist x-flair der optimale Heizkörper. Eine Fußbodenheizung würde hier zu langsam reagieren. x-flair ist der ideale Flachheizkörper für Niedertemperaturanwendungen. Durch die Kombination der x2-Technologie mit leisen Ventilatoren entfaltet der Heizkörper eine hohe Dynamik und schnelle Reaktionszeit. Das heißt, er hat eine kurze Aufheizzeit und kühlt schnell ab. Räume können damit bedarfsgerecht genutzt werden. Und in Bestandsgebäuden, die mit Wärmepumpe saniert werden, erhöht der x-flair einmal mehr das Einsparpotenzial, weil die Wärmepumpe so energieeffizient betrieben werden kann. Die Vorteile mit x-flair Für den Betrieb mit allen Wärmeerzeugern im Niedertemperaturbereich geeignet Wird wie ein herkömmlicher Flachheizkörper bedient, die Lüfter schalten sich automatisch nach Bedarf an bzw. aus Schall optimierte Axiallüfter und federnde Lagerung reduzieren Geräusche auf ein Minimum Deutliche Absenkung der Systemtemperatur möglich, dadurch hocheffizienter Betrieb mit Wärmepumpen und Brennwertgeräten Förderfähig für effiziente Gebäude im Rahmen gängiger Förderprogramme Kombination von x-flair mit allen therm-x2 Heizkörpern ohne optische Unterschiede Maximum an Strahlungsleistung durch integrierte x2 Technologie Der x-flair Wärmepumpen-Heizkörper sorgt für maximale Wärmeleistung. Aber er punktet nicht nur durch seine Funktionsweise. Die durchdachte Konstruktion und einfache Montage sind weitere Vorteile: Die Axialventilatoren sind im Heizkörper unter der oberen Abdeckung eingebaut. Die Funktion ist sichtbar. Der Zugriff ist geschützt. Der Ein-/Ausschalter ist einfach von unten zugänglich. Lüfter und Regeleinheit können unkompliziert komplett ausgeschaltet werden. Der x-flair Wärmepumpen-Heizkörper wird steckerfertig geliefert. Montieren, an den Strom anstecken und fertig. Es braucht keine Elektrofachkraft, außer der x-flair soll an eine Unterputzsteckdose angeschlossen werden. KERMI x-flair Plan-Kompaktheizkörper (Niedertemperatur-Heizkörper) aus Stahlblech gem. EN 442. Serielle Durchströmung der Platten. Plane Frontplatte, ohne umlaufende Sicken. Rückseite profiliert, Sickenteilung 33 1/3 mm. Übergreifende obere Abdeckung und geschlossene seitliche Blenden. Inkl. fertiginstallierter Axiallüftereinheit Inkl. Integriertem NTC10K-Fühler Inkl. Regeleinheit für vollautomatischen Betrieb Inkl. auf System abgeglichenes Bohrkonsolen-Montageset, welches die Anforderungsklasse 2 gemäß der Richtlinie VDI 6036 erfüllt, und zusätzliches X2-Set (inkl. Entlüftungsstopfen), Blindstopfen werkseitig eingeschraubt. Montagefertig in baustellengerechter Schutzverpackung. Die Bauausführung entspricht den Anforderungen der GUV. Serienfarbe weiß (RAL 9016). Vollautomatische elektronische Regelung zwischen statischer Wärmeleistung, Auslegungswärmeleistung und max. Wärmeleistung. (Auslegungswärmeleistung entspricht 75% der max. zulässigen Drehzahl der Axiallüfter und max. Wärmeleistung entspricht 100% der max. zulässigen Drehzahl der Axiallüfter). Heizkörperregelung mittels Thermostatkopf.
Kermi Wärmepumpenheizkörper, Niedertemperaturheizkörper, Heizkörper x-flair Plan-K, Typ 22, 559 x 605 mm (H x L), weiß (RAL 9016), mit serieller Durchströmung Lieferumfang / je nach Auswahl: • Kermi Wärmepumpen-Austauschheizkörper x-flair Plan-K, Typ 22, 559 x 605 mm (H x L), weiß - Mit glatter Front und serieller Durchströmung • Kermi Befestigungs-Set - 2x Bohrkonsolen - 2x Sicherungsbügel - 2x Abstandhalter • Auswahl Anschlusszubehör: a.) Oventrop Heizkörperverschraubung Eckform: - Thermostatventil Baureihe AV 9 M 30 x 1,5, PN 10, Eck DN 15 - Heizkörperverschraubung Combi 3 PN 10, Messing vernickelt, Eck DN 15, 1/2" b.) Oventrop Heizkörperverschraubung Durchgangsform: - Thermostatventil Baureihe AV 9 M 30 x 1,5, PN 10, DG DN 15 - Heizkörperverschraubung Combi 3 PN 10, Messing vernickelt, DG DN 15, 1/2" c.) Oventrop Paket Thermostatkopf und Heizkörperverschraubung Eckform: - Thermostat vindo TH mit Flüssig-Fühler weiß - Thermostatventil Baureihe AV 9 M 30 x 1,5, PN 10, Eck DN 15 - Heizkörperverschraubung Combi 3 PN 10, Messing vernickelt, Eck DN 15, 1/2" d.) Oventrop Paket Thermostatkopf und Heizkörperverschraubung Durchgangsform: - Thermostat vindo TH mit Flüssig-Fühler weiß - Thermostatventil Baureihe AV 9 M 30 x 1,5, PN 10, DG DN 15 - Heizkörperverschraubung Combi 3 PN 10, Messing vernickelt, DG DN 15, 1/2" Erhältliche Kermi Heizkörper Typen / Stärken: • Kermi Heizkörper Typ 22, Heizkörperdicke (Tiefe): 102 mm Verfügbare Kermi Heizkörper Längen in mm: 405, 605, 805, 1005, 1205, 1405, 1605, 1805, 2005 Erhältliche Kermi Heizkörper Bauhöhen (BH) in mm: • BH 559 mm • BH 959 mm Allgemeine Produktbeschreibung Kermi x-flair® Wärmepumpenheizkörper x-flair ist der ideale Heizkörper für niedrige Vorlauftemperaturen: Durch die Kombination der x2-Technologie mit Axiallüftern erwärmt sich der Niedertemperaturheizkörper schnell und verteilt die Wärme effektiv im Raum. Altbau-Sanierung mit Wärmepumpe: Der Heizkörper für die Wärmepumpe kann an die bereits vorhandenen Leitungen angeschlossen werden. Er nutzt die geringe Vorlauftemperatur der Wärmepumpe optimal aus, erwärmt sich effizient und verteilt Wärme schnell. Eine Fußbodenheizung ist deshalb nicht zwingend notwendig. Neubau mit Wärmepumpe: Soll es im Kinderzimmer, Arbeitszimmer oder Wirtschaftsraum nur zu bestimmten Zeiten schnell warm sein? Auch dann ist x-flair der optimale Heizkörper. Eine Fußbodenheizung würde hier zu langsam reagieren. Produktmerkmale • Für den Betrieb mit allen Wärmeerzeugern im Niedertemperaturbereich geeignet • Wird wie ein herkömmlicher Flachheizkörper bedient, die Lüfter schalten sich automatisch nach Bedarf an bzw. aus • Schall optimierte Axiallüfter und federnde Lagerung reduzieren Geräusche auf ein Minimum • Deutliche Absenkung der Systemtemperatur möglich, dadurch hocheffizienter Betrieb mit Wärmepumpen und Brennwertgeräten • Kombination von x-flair mit allen therm-x2 Heizkörpern ohne optische Unterschiede • Maximum an Strahlungsleistung durch integrierte x2 Technologie Ausführungen x-flair Wärmepumpenheizkörper gibt es in den Varianten Profil, Plan und Line. Damit passt er optisch zu den therm-x2 Heizkörpern. Es gibt ihn in den gängigen DIN-Anschlussmaßen für Heizkörper 500 mm und 900 mm und in den Ausführungen V und Vplus. Dadurch ist in der Sanierung ein schmutzfreier Tausch ohne Veränderung der Anschlüsse und der Wandbefestigungen möglich. Die Installation ist einfach und effizient. x-flair Profil Mit profilierter Optik in den Ausführungen: • x-flair Profil-K Austausch • x-flair Profil-V • x-flair Profil-Vplus x-flair Plan Mit planer Oberfläche in den Ausführungen: • x-flair Plan-K Austausch • x-flair Plan-V • x-flair Plan-Vplus x-flair Line Mit fein profilierter Front in den Ausführungen: • x-flair Line-K Austausch • x-flair Line-V • x-flair Line-Vplus Heizkörperbefestigungen Bei der Montage von Heizkörpern sind die vom Hersteller mitgelieferten bzw. empfohlenen Befestigungen in entsprechend empfohlener Anzahl zu verwenden. Damit wird gewährleistet, dass Befestigungen und Heizkörper aufeinander abgestimmt und für die bestimmungsgemäße Verwendung geeignet sind. Bei der Montage der Befestigung an der Wand sind Material und Aufbau der Wand vor Ort zu überprüfen und zu berücksichtigen sowie geeignetes Montagezubehör (wie z.B. Schrauben und Dübel) zu verwenden. Die entsprechenden Regeln der Technik sind einzuhalten und die möglichen Belastungen des Heizkörpers nach erfolgter Montage zu prüfen und zu dokumentieren.
KERMI x-flair Plan-Kompaktheizkörper (Niedertemperatur-Heizkörper)aus Stahlblech gem. EN 442serielle Durchströmung der PlattenPlane Frontplatte, ohne umlaufende SickenRückseite profiliert, Sickenteilung 33 1/3 mm.übergreifende obere Abdeckung und geschlossene seitliche BlendenInkl. fertiginstallierter AxiallüftereinheitInkl. Integriertem NTC10K-FühlerInkl. Regeleinheit für vollautomatischen BetriebInkl. auf System abgeglichenes Bohrkonsolen-Montageset, welches die Anforderungsklasse 2 gemäß der Richtlinie VDI 6036 erfüllt, und zusätzliches X2-Set (inkl. Entlüftungsstopfen), Blindstopfen werkseitig eingeschraubtmontagefertig in baustellengerechter Schutzverpackungdie Bauausführung entspricht den Anforderungen der GUVSerienfarbe weiß (RAL 9016), gegen Aufpreis Heizkörper-Farbkonzept möglichgegen Aufpreis Korrosionsschutzbeschichtung für den Einsatz im Sprühbereich 1 und 2 nach DIN 55900-2Anschlüsse: 4 × G 1/2' Innengewinde Lackierung: Zweischichtlackierung gem. DIN 55900, Grundierung (ETL), Pulverbeschichtung (EPS)emissionsfrei auch im HeizbetriebBetriebsdruck: max. 10 barMedium: Heißwasser bis 55 Grad CBefestigung: BefestigungslaschenSchutzart: IP20Elektrische Schutzklasse: 2Anschlussspannung: 230 Vvollautomatische elektronische Regelung zwischen statischer Wärmeleistung, Auslegungswärmeleistung und max. Wärmeleistung (Auslegungswärmeleistung entspricht 75 % der max. zulässigen Drehzahl der Axiallüfter und max. Wärmeleistung entspricht 100 % der max. zulässigen Drehzahl der Axiallüfter)Heizkörperregelung mittels ThermostatkopfSerie / Kollektion: x-flair Plan-KModell: PK02LMaterial: StahlTyp: FlachheizkörperBetriebsdruck (max.): 10 bar45/35/20: 389 WHeizkörperexponent: 1.054 Ausführung: zweilagig Wärmeleistung in Watt:75/65/20: 1041 W (EN 442)Abmessungen:Breite: 605 mmHöhe: 559 mmTiefe: 102 mmSondergröße: 60 × 55,4 cm mmLieferumfangKermi Wärmepumpen-Design-Flachheizkörper „x-flair Plan-K“ 60 × 55,4 cm in Weiß (RAL 9016)
