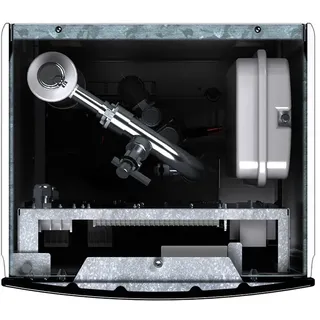

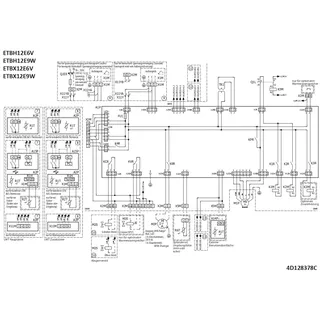

Daikin Split-Luft-Wasser-Wärmepumpe Altherma 3 H MT W, Mitteltemperatur-Innengerät, wandhängend, für 8 - 12 kW Außengeräte, mit 9 kW E-Heizstab, 3~400 V, zum Heizen und Kühlen Lieferumfang: • Daikin Altherma 3 H MT W 8-12, Split-Luft-Wasser-Wärmepumpen-Innengerät - Für 8 - 12 kW Außengeräte (H MT 8-12) - Mit 9 kW E-Heizstab 3~400 V - Zum Heizen und Kühlen - Hydraulisch ausgerüstet mit Hocheffizienzpumpe, Ausdehnungsgefäß (10 Liter), Heizungs-Sicherheitsbaugruppe, Strömungswächter, Füll- und Entleerungshähnen und Magnet-Schmutzfänger - Elektrische Ausrüstung mit Lastschütz für E-Reserveheizer (9 kW) und Heizungsumwälzpumpe - Maße: (H x B x T): 840 x 440 x 390 mm Hinweis: Ein Mindestdurchfluss von 20 l/min muss immer gewährleistet sein! Allgemeine Produktbeschreibung Daikin Luft-Wasser-Wärmepumpe Altherma 3 H MT Die Split-Luft-Wasser-Wärmepumpe Daikin Altherma 3 H MT ist aufgrund ihrer Heizleistung von 8, 10 oder 12 kW ideal geeignet für verschiedenste Einsatzbereiche. Ob bei der Sanierung oder beim Neubau kleiner bis mittelgroßer Objekte wie Einfamilien- oder Zweifamilienhäuser: Mit einer Vorlauftemperatur von bis zu 65 °C ist sie äußerst flexibel und kann optimal auf verschiedene Wärmeabgabesysteme wie Heizkörper, Fußbodenheizung, Wandheizung, Konvektoren oder Wärmepumpenkonvektoren abgestimmt werden. Dank ihrer Heiz- und Kühlfunktion sorgt das System an 365 Tagen im Jahr für maximalen Komfort und höchste Effizienz. Ideal als Ersatz für Brennwertkessel Viele Gebäude aus den 90er Jahren müssen modernisiert werden, um sie auf den aktuellen Stand der Technik zu bringen. Es ist wichtig, dabei auch die Heizungsanlage zu berücksichtigen. Für den Heizungsaustausch in Häusern, die mit einer Vorlauftemperatur von 65 °C ausreichend versorgt sind, ist die Daikin Altherma 3 H MT die ideale Lösung. Dank ihrer einfachen Installation können sogar die vorhandenen Heizkörper beibehalten werden. Perfekt für kleine bis mittelgroße Objekte Die Daikin Altherma 3 H MT präsentiert sich als perfekter Allrounder in der Welt der Heizungssysteme. Dank ihrer herausragenden Technik ist sie in der Lage selbst bei eisigen Außentemperaturen, eine Vorlauftemperatur von bis zu 65 °C zu erreichen und ist somit bestens geeignet für Heizkörper, Fußbodenheizung, Wandheizung, Konvektoren oder Wärmepumpenkonvektoren. Mit einem Betriebsbereich bis -28 °C beweist sie auch unter extremen Bedingungen ihre Leistungsfähigkeit und Sicherheit. Durch den leistungsmodulierenden Betrieb und der Inverter-Technologie passt sich die Wärmepumpe automatisch dem Bedarf an und sorgt für maximale Leistung bei minimalem Energieverbrauch. Auch in Sachen Nachhaltigkeit ist sie ganz vorn dabei: Mit einem COP von bis zu 5,1 (A7 / W35) und als eine der ersten Wärmepumpen mit dem klimafreundlichen Kältemittel R-32. Erhältlich in den Baugrößen 8, 10 und 12 kW und ausgestattet mit einer Smart Grid-Schnittstelle sowie Heiz- und Kühlfunktionen ist die Daikin Altherma 3 H MT nicht nur flexibel einsetzbar, sondern auch zukunftssicher und zudem extrem leise im Betrieb. Dank der Monoblock-Bauweise gestaltet sich die Installation äußerst unkompliziert. Alle wichtigen Komponenten, einschließlich des Kältemittels und der Hydraulik, befinden sich in der Außeneinheit, wodurch kein Kälteschein und kein zertifizierter Techniker für den Anschluss erforderlich ist. Das Monoblock-System besteht aus einer Außeneinheit und einer bodenstehenden (ECH2O / F) oder wandhängenden (W) Inneneinheit und bietet durch optionale Frostschutzventile zusätzliche Betriebssicherheit bei eisigen Temperaturen. Ausgestattet mit einem integrierten, hochauflösenden Farbdisplay überzeugt die Altherma 3 H MT auch durch ihre benutzerfreundliche Bedienung. Ein Schnellassistent unterstützt bei der Inbetriebnahme und macht die Konfiguration zum Kinderspiel. Spätere Einstellungen können bequem aus der Ferne vorgenommen und hochgeladen werden und dank des integrierten WLAN-Moduls lässt sich die Wärmepumpe optional sogar per App steuern. • Perfekter Allrounder › Die Daikin Altherma 3 H MT ist sehr effizient und erreicht Vorlauftemperaturen bis zu 65° C bei -15 °C Außentemperatur › Geeignet für Heizkörper, Fußbodenheizung, Wandheizung, Konvektoren oder Wärmepumpenkonvektoren › Betriebsbereich der Wärmepumpe: bis -28 °C › Höchstleistung durch optimalen Einsatz der Invertertechnologie: - Klimaschonendes Kältemittel R-32 - Heizeffizienz: COP von bis zu 5,1 (A7 / W35) › Leistungsmodulierender Betrieb, Inverter-Technologie speziell für R-32 › In Baugröße 8, 10 und 12 kW erhältlich › Comfort 365: Heizen / Kühlen › Smart Grid Ready › Extrem leise • Einfache Installation › Monoblock-System, bestehend aus Außengerät und bodenstehendem Innengerät (ECH2O / F) oder wandhängendem Innengerät (W) › Kältemittel nur im Außengerät, kein Kälteschein zum Anschluss notwendig › Umfassender Frostschutz durch optionale Frostschutzventile möglich, dadurch kein Einsatz von Glykol notwendig • Benutzerfreundliche Bedienung › Integriertes hochauflösendes Farbdisplay › Schnellassistent für die Inbetriebnahme › Fernkonfiguration durch späteren Upload möglich › Mit integriertem WLAN-Modul › Optional bedienbar über App Klimaschonendes Kältemittel für höchste Effizienz Das klimafreundliche Kältemittel R-32 ist ein Gewinn auf ganzer Linie: Mit seinem niedrigen GWP (Treibhauspotenzial) von 675 leistet es schon heute einen wichtigen Beitrag zur CO2-Einsparung und damit zur Entlastung der Umwelt. In Verbindung mit dem neuen patentierten Hightech-Verdichter erreichen die neuen Wärmepumpen beste Effizienzwerte. Alle R-32 Bluevolution Produkte erfüllen aufgrund des niedrigen GWP die Anforderungen der EU-Verordnung 517/2014, nach der fluorierte Treibhausgase (sogenannte F-Gase) bis 2030 schrittweise ersetzt werden müssen. Modernes Design und flüsterleiser Betrieb dank speziellem Lüfter Gerade in reinen Wohngebieten mit dichter Bebauung ist ein leiser Betrieb des Wärmepumpen-Außengerätes wichtig. Mit nur 35 dB(A) Schalldruck (in 3 m Entfernung) ist die Daikin Altherma 3 H MT besonders leise. Verantwortlich für die immens reduzierte Geräuschentwicklung ist zum einen der schallentkoppelte Verdichter mit Schalldämmung sowie ein speziell entwickelter Einzellüfter mit optimierter Silent-Form anstelle des sonst üblichen Doppellüfters. Die Silent-Form-Konstruktion des Lüfters verringert die Kontaktfläche mit der Luft und reduziert so den Geräuschpegel durch eine verbesserte Luftzirkulation. Das Außengerät wurde zudem so konzipiert, dass der Lüfter durch eine optisch unauffällige Abdeckung kaum sichtbar ist und somit die wahrgenommene Lärmbelästigung reduziert wird. Das elegante silberfarbene Gehäuse mit seinem horizontalen schwarzen Frontgitter verleiht dem Außengerät eine edle Optik und fügt sich harmonisch und leise in ein modernes Gebäudebild ein. Hightech-Verdichter mit Doppeleinspritzung und reduzierter Schallleistung Der neue patentierte Hightech-Verdichter der Altherma 3 H MT liefert auch bei niedrigen Außentemperaturen besonders hohe Vorlauftemperaturen von bis zu 65 °C. Um die Geräuschentwicklung so gering wie möglich zu halten, ist der Verdichter von einer dreilagigen Isolierung aus Luft, schalldämmendem Material und einem robusten Metallgehäuse umgeben. Durch die geschickte Anordnung von Schwingungsdämpfern zwischen der Bodenplatte und einer schwingungsdämpfenden Platte wird die Geräuschentwicklung unterhalb des Verdichters zusätzlich reduziert. Das Ergebnis ist ein besonders leiser Betrieb ohne Kompromisse bei der Leistung. Gründe für die Daikin Altherma 3 H MT W Die Daikin Altherma 3 H MT W ist ein hochmodernes Split-System, bestehend aus einer Außeneinheit und einer wandmontierten Inneneinheit. Dank der zukunftsweisenden R-32 Bluevolution-Technologie weist sie ein deutlich reduziertes Treibhauspotenzial auf und leistet somit einen wertvollen Beitrag zur Reduktion von CO2-Emissionen. Ihr geräuscharmer Betrieb mit einem außerordentlich niedrigen Schalldruckpegel von nur 35 dB(A) in 3 Metern Entfernung gewährleistet eine angenehme und störungsfreie Umgebung, insbesondere in eng bebauten Gebieten. Der patentierte hocheffiziente Inverter Scroll-Verdichter mit Doppel-Einspritzung sorgt zudem für eine optimale Leistung. Um eine angenehme Wärme im Innenbereich sicherzustellen, wurde die Daikin Altherma 3 H MT W speziell für den Einsatz bei extrem niedrigen Außentemperaturen von bis zu -28 °C entwickelt. Die maximale Vorlauftemperatur von 65 °C bleibt bis zu einer Außentemperatur von -15 °C konstant und bietet damit eine zuverlässige Wärmequelle unabhängig von den äußeren Wetterbedingungen. Durch die Möglichkeit der Kaskadenschaltung besteht zudem die Möglichkeit einer einfachen zusätzlichen Leistungserweiterung. Das Hydrosplit-Prinzip, bei dem das Kältemittel ausschließlich im Außengerät zirkuliert, vereinfacht die Installation erheblich, da kein zertifizierter Techniker und kein Kälteschein erforderlich sind. Ob Heizen, Kühlen oder Warmwasserbereitstellung - die multifunktionale Altherma 3 H MT W lässt keine Wünsche offen und sorgt für optimalen Komfort bei minimalem Energieverbrauch. Aufgrund ihrer leistungsmodulierenden Betriebsweise in Verbindung mit modernster Invertertechnologie, passt sie sich intelligent an den spezifischen Bedarf an und ermöglicht nicht nur erhebliche Energieeinsparungen, sondern gewährleistet auch eine äußerst effiziente Nutzung. Die Wärmepumpe verfügt über einen integrierten magnetischen Schmutzfänger, der Ablagerungen minimiert, die Lebensdauer der Anlage erhöht und die Wartung erleichtert. Das mitgelieferte Überströmventil und das elektronische Manometer ermöglichen einen sicheren, effizienten Betrieb und eine präzise Drucküberwachung für optimale Leistung. Dank integriertem WLAN ist eine komfortable Steuerung und Überwachung von nahezu überall aus möglich und die Smart Grid Ready Funktion ermöglicht die nahtlose Integration in ein intelligentes Stromnetz zur hocheffizienten Steuerung des Energieverbrauchs. • Split-System bestehend aus Außengerät und wandmontiertem Innengerät • Zukunftssicher und bis zu 75% geringeres Treibhauspotential dank R-32 Bluevolution Technologie • Hervorragender Schalldruckpegel - 35 dB(A) (in 3 m Abstand) • Hocheffizienter Daikin Inverter Double-Injection Scroll-Verdichter • 65 °C Vorlauftemperatur bis -15 °C Außentemperatur • Betriebsbereich beim Heizen bis -28 °C Außentemperatur • Kaskadenoption für mehr Leistung möglich • Hydro-Split Wärmepumpe - keine Kältemittelleitung notwendig • Für Heizen, Kühlen und Warmwasser • Leistungsmodulierender Betrieb, Inverter-Technologie • Magnetischer Schmutzfänger integriert • Überströmventil (mitgeliefert) • Elektronisches Manometer • WLAN integriert • Smart Grid Ready
Allgemeine Beschreibung Das Daikin Altherma 3 H MT W H/C BUH9 Wandgerät ist eine hochmoderne Luft-Wasser-Wärmepumpen-Inneneinheit, die als Monoblock-System für das Außengerät Daikin Altherma 3 H MT in den Leistungsstufen 8, 10 und 12 kW ausgelegt ist. Dieses effiziente Wandgerät bietet eine umfassende Lösung für Heizen und Kühlen in Ihrem Zuhause und ist mit einem integrierten 9 kW Elektro-Heizstab ausgestattet, der zusätzliche Heizleistung bietet. Es ist hydraulisch ausgestattet und verfügt über eine Hocheffizienzpumpe sowie eine moderne Mikroprozessor-Steuerung für eine witterungsgeführte Regelung. Technische daten Abmessungen (HxBxT): 840 x 440 x 390 mm Gewicht: 36,5 kg Betriebsbereich Heizen: min. 15 °C, max. 65 °C Betriebsbereich Kühlen: min. 5 °C, max. 22 °C Wasserkreislauf Anschluss: G 1 Zoll IG Schallleistungspegel: 44 dBA Stromversorgung: 3-phasig/50 Hz/400 V Empfohlene Sicherung: 20 A IP Klasse: IPX0 Kompatibilität und Zubehör Kombination mit separatem Trinkwasserspeicher möglich Regelung über App (Zubehör notwendig) Boosterheater-Zusatzheizung BO3S (Artikel-Nr. EKBH3S) separat bestellbar, wenn in Verbindung mit Daikin Altherma ST Wärmespeicher verwendet Installation Starkstromanschluss (Drei-Phasen-Wechselanschluss) erforderlich Installation nur durch einen eingetragenen Fachhandwerksbetrieb Zustimmung des Netzbetreibers vor Erstinstallation erforderlich Für Geräte mit einer Nennleistung von mehr als 12 kW ist die Zustimmung des Netzbetreibers notwendig Anwendung Heizen und Kühlen in Wohnräumen Witterungsgeführte Vorlaufregelung für Heiz- und Kühlbetrieb Thermische Desinfektion des Brauchwassers Estrichtrocknung Weitere Informationen Integrierte Wochenzeitschaltuhr Drei verschiedene Zugriffsebenen (Benutzer-, Erweiterter Endbenutzer und Monteurebene) Elektrisch komplett verdrahtet mit Klemmleisten für Netzeinspeisung und Verbindung zum Außengerät Datentransfer über USB und Internet möglich Schallleistungspegel nach EN 12102 bei 0/35 °C: 44 dBA Schalldruckniveau nach EN 12102 bei 0/35 °C auf 1 m Entfernung: 30 dBA
Daikin Altherma 3 H MT W BUH9 Wandgerät 9 kW Heizstab Monoblock All-in-One Lösung für Heizen und Kühlen Effizientes Wandgerät mit integriertem 9 kW Elektro-Heizstab Die Daikin Altherma 3 H MT W ist eine hochmoderne Luft-Wasser-Wärmepumpen-Inneneinheit, die als Monoblock-System für das Außengerät Daikin Altherma 3 H MT in den Leistungsstufen 8, 10 und 12 kW ausgelegt ist. Dieses Wandgerät bietet eine umfassende Lösung für Heizen und Kühlen in Ihrem Zuhause. Integrierte Hydraulik und Elektro-Heizstab Das Wandgerät ist hydraulisch ausgestattet und verfügt über eine Hocheffizienzpumpe, ein Ausdehnungsgefäß, eine Sicherheitsbaugruppe mit Manometer, einen Volumenstromsensor sowie Füll- und Entleerungshähne. Zusätzlich ist ein Schlamm- und Magnetitabscheider integriert. Mit einem integrierten 9 kW Elektro-Heizstab (3~400 V) bietet es zusätzliche Heizleistung. Intelligente Regelung und App-Steuerung Die Inneneinheit verfügt über eine integrierte Mikroprozessor-Steuerung, die eine witterungsgeführte Vorlaufregelung im Heiz- und Kühlbetrieb sowie für die Trinkwassererwärmung ermöglicht. Mit drei verschiedenen Zugriffsebenen (Benutzer-, Erweiterter Endbenutzer und Monteurebene) können Sie die Einstellungen nach Ihren Bedürfnissen anpassen. Eine integrierte Wochenzeitschaltuhr und Programme für die thermische Desinfektion des Brauchwassers sind ebenfalls verfügbar. Die Steuerung ist auch über eine App möglich, die Ihnen die volle Kontrolle über Ihre Heizungs- und Kühlanlage bietet. Weitere Produktdetails und Vorteile: sämtliche Hydraulikkomponenten bereits enthalten Anschlussmöglichkeit einer Trinkwasser-Zirkulationspumpe inkl. Bedien- und Anzeigeeinheit (MMI-2) kleiner Installationsraum erforderlich durch kompakte Abmessungen und minimale seitliche Abstände modernes Design für diskrete Integration in die Einrichtung Kombination mit einem Speicher aus Edelstahl oder ECH2O Wärmespeicher möglich Hinweis: Bitte beachten Sie, dass bei Verwendung des Daikin Altherma 3 H MT W in Verbindung mit einem Daikin Altherma ST Wärmespeicher die Boosterheater-Zusatzheizung BO3S (Artikel-Nr. EKBH3SD) separat als notwendiges Zubehör bestellt werden muss. Technische Daten: ETBX12EF9W Gehäuse Farbe Weiß +Schwarz Material Kunststoff, Blech Abmessungen Gerät Höhe mm 840 Breite mm 440 Tiefe mm 390 Gewicht Maßeinheit kg 36.5 Schallleistungspegel Nom. dB(A) 44.0 (4) Schalldruckpegel Nom. dB(A) 30.0 (5) Betriebsbereich Heating Wasserseite Min. °C 0 (6) Max. °C 0 (6) Kühlung Umgebung Min. °C TK 0 (6) Wasserseite Min. °C 0 (6) Max. °C 0 (6) Power supply Bezeichnung Siehe Hinweis 8 Elektroheizung Spannungsversorgung Bezeichnung 9W Phase 3 Frequenz Hz 50 Spannung V 400 Empfohlene Sicherungen A 20 (9) (1) - Der Betriebsbereich wird nur in denjenigen Fällen auf niedrigere Durchflussmengen erweitert, in denen das Gerät ausschließlich mit der Wärmepumpe betrieben wird. (Nicht bei Anlauf, nicht bei Betrieb mit Reserveheizer, nicht bei Abtauen.) (2) - Inklusive Rohrleitungen + Reserveheizer; ohne Ausdehnungsgefäß (3) - Ausschließlich des Wassers im Gerät. Dieses minimale Wasservolumen ist für die meisten Anwendungen ausreichend. Während kritischer Prozesse ist ggf. zusätzliches Wasser erforderlich. (4) - Mit einem Druckabfall von 10 kPa in dem Heizsystem bei einer Temperatur des Auslasswassers von 47–55 °C in einem Raum mit einer Umgebungstemperatur von 20 °C (TK/FK 7 °C/6 °C) gemessen. (5) - Wert wird im schalltoten Raum im Abstand von 1 m vom Gerät gemessen. Dies ist ein relativer Wert, der vom Abstand und von der Umgebungsakustik abhängt. Der genannte Schalldruckpegel wird mit einem Druckabfall von 10 kPa im Heizsystem bei einer Auslasswasser-Temp. von 47–55 °C im Raum mit einer Umgebungstemp. von 20 °C gemessen. (6) - Siehe Betriebsbereich des Geräts. (7) - Von der Betriebsart abhängig, siehe Installationsanleitung. (8) - Der oben erwähnte Netzanschluss der Hydrobox ist ausschließlich für den Reserveheizer vorgesehen. Der Schaltkasten und die Pumpe der Hydrobox werden mit dem Außengerät geliefert. Der optionale Warmwassertank verfügt über eine gesonderte Stromversorgung. (9) - 4-polig, 20 A, 400 V, Auslösekurve Klasse C (siehe Elektroschaltplan) Lieferumfang 1 x Daikin Altherma 3 H MT W BUH9 Wandgerät 9 kW 1 x Betriebs- und Installationsanleitung ! INSTALLATIONSHINWEIS ! Bei den Geräten mit einem Anschlusswert von 400 V ist ein Starkstromanschluss (Drei-Phasen-Wechselanschluss) notwendig, die Installation darf nur durch einen eingetragenen Fachhandwerksbetrieb vorgenommen werden und vor einer Erstinstallation ist die Zustimmung des jeweiligen Netzbetreibers einzuholen. Für Geräte mit einer Nennleistung von meh...
