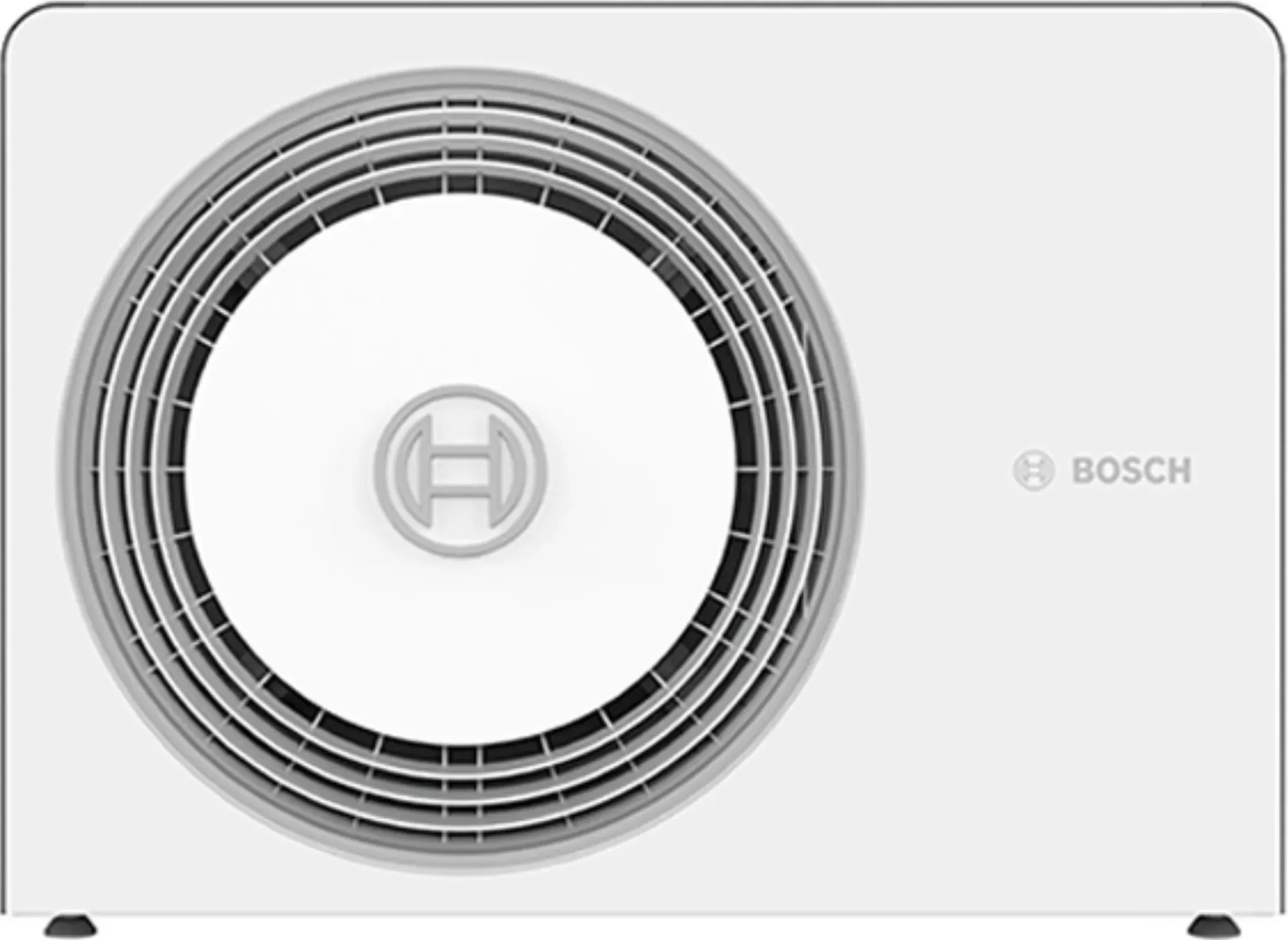

Allgemeine Beschreibung Die BOSCH Monoblock-Außeneinheit AW 5 ORS der Baureihe CS5800/6800i AW ist eine leistungsstarke Luft-Wasser-Wärmepumpe, die für den Außenbereich konzipiert ist. Sie verwendet das natürliche Kältemittel R290 (Propan), das ein äußerst geringes Treibhauspotential (GWP von 3) aufweist. Die Einheit ist schalloptimiert und verfügt über eine integrierte aktive Kühlfunktion. Sie ist in einem kompakten und hochwertigen Design gehalten und bietet eine hohe Effizienz dank der Invertertechnologie. Technische daten Abmessungen: 800 mm (Höhe) x 1100 mm (Breite) x 540 mm (Tiefe) Nettogewicht: 143 kg Umgebungstemperatur: -22 °C bis 45 °C Heizleistung A7/W35 (EN 14511): 2,85 kW COP A7/W35 (EN 14511): 4,8 Heizleistung A2/W35 (EN 14511): 2,41 kW COP A2/W35 (EN 14511): 3,92 Heizleistung A-7/W35 (EN 14511): 5,42 kW COP A-7/W35 (EN 14511): 2,5 SCOP mittleres Klima (Vorlauftemperatur 55 °C): 3,5 SCOP mittleres Klima (Vorlauftemperatur 35 °C): 4,57 Nenn-Luftvolumenstrom: 1320 m3/h Kühlleistung A35/W18 (EN 14511): 3,47 kW EER A35/W18 (EN 14511): 3,74 Nennspannung: 230 V Elektrische Frequenz: 50 Hz Schutzart: IPX4D Elektrische Leistungsaufnahme (1-phasig): 2,9 kW Energieeffizienzklasse: A++ Energieeffizienzklasse (Niedertemperaturanwendung): A+++ Jährlicher Energieverbrauch (durchschnittliche Klimaverhältnisse): 3657 kWh Jährlicher Energieverbrauch (Niedertemperaturanwendung, durchschnittliche Klimaverhältnisse): 2803 kWh Schallleistungspegel außen nach ErP: 42 dB(A) Kältemitteltyp: R290 Kältemittel-Füllmenge: 0,95 kg CO2-Äquivalent der Kältemittel-Füllmenge: 0,003 toCO2-eq Kompatibilität und Zubehör Die Außeneinheit CS6800i AW kann nur mit spezifischen Hybridzubehören für Öl/Gas Wärmeerzeuger kombiniert werden. Bitte das Installationszubehör gemäß der Zubehörliste auswählen. Weitere Informationen Hersteller: Bosch Thermotechnik GmbH Bestell-Nr.: 8738213465 Verpackungsabmessung: 540 mm x 1100 mm x 800 mm Gesamtgewicht inkl. Verpackung: 143,004 kg
International, Post/DHL, GLS, Spedition, Versand nach A
Artikelbeschreibung:
Bosch Monoblock-Außeneinheit AW 5 OR-S Baureihe CS5800/6800i AW - 800 x 1100 x 550 Die intelligente Art zu heizen – mit den leisesten Wärmepumpen Compress 5800i AW und Compress 6800i AW von Bosch. Gestalten Sie das Zuhause Ihres Kunden zukunftssicher – ob Sanierung oder Neubau – mit intelligentem, nachhaltigem und vernetztem Heizen. Entdecken Sie eine energiesparende, vollelektrische Lösung mit der leisesten Wärmepumpe von Bosch. Produktbeschreibung: Hinweis: die Außeneinheit CS6800i AW kann nur mit den für ÖL/Gas Wärmeerzeuger spezifischen Hybridzubehören kombiniert werden Außeneinheit entsprechend der ausgewählten Leistungsklasse. Natürliches Kältemittel R290 (Propan) mit äußerst geringem Treibhauspotential (GWP von 3). Bitte Installationszubehör entsprechend Zubehörliste (s.u.) auswählen Produktvorteile: Fünf Leistungsklassen von 3,9 kW bis 11,6 kW* Für Einfamilien- und Mehrfamilienhäuser Ideal für Neubauten Die leiseste Wärmepumpe von Bosch dank integriertem Schalldiffusor Zukunftssicher mit dem effizienten Kältemittel R290 (Propan) Eine kompakte, platzsparende Lösung, sowohl außen als auch innen, mit attraktivem Design Smarte Steuerung und Bedienung per App möglich *: Heizleistung bei A-7/W35 (EN 12511) Technische Daten: Produkttyp: AW 5 OR-S Höhe: 800 mm Breite: 1100 mm Tiefe: 540 mm Nettogewicht: 143 kg Farbe: Weiß Min. Umgebungstemperatur: -22 °C Max. Umgebungstemperatur: 45 °C Heizleistung A7/W35 (EN 14511): 2,84 kW COP A7/W35 (EN 14511): 4,85 Heizleistung A2/W35 (EN 14511): 2,41 kW COP A2/W35 (EN 14511): 3,92 Heizleistung A-7/W35 (EN 14511): 5,42 kW COP A-7/W35 (EN 14511): 2,5 Nenn-Luftvolumenstrom: 1320 m3/h Kühlleistung A35/W18 (EN 14511): 3,47 kW EER A35/W18 (EN 14511): 3,74 Nennspannung 1: 230 V V Elektrische Frequenz: 50 Hz Hz Anschlussart 1: 1/N Schutzart (EN 60529): IPX4D IP Max. elektrischem Leistungsaufnahme (1-phasig): 2,9 kW Umwelttechnischer Hinweis: Nein Kältemitteltyp: R290 Treibhauspotential des Kältemittels (GWP): 3 kgCO2-eq Kältemittel-Füllmenge: 0,95 kg CO2-Äquivalent der Kältemittel-Füllmenge: 0,003 toCO2-eq Bauart des Kältekreises: Nicht hermetisch geschlossen COP bei 7/35 °C nach EN 14511: 2,50 COPd bei Tj = +7 °C: 4,84 Kühlleistung bei 35/18 °C nach EN 14511: 5,25 kW Kühlleistung bei 35/7 °C nach EN 14511: 3,67 kW Frequenz: 50 Hz Schallleistungspegel nach EN 12102 bei 0/35 °C: 42 dB Luftdurchsatz: 1.320 m3/h Schutzart (IP): IPX4 Seasonal Energy Efficiency Ratio (SEER) bei durchschnittlichem Klima für 35 °C: 180 Seasonal Energy Efficiency Ratio (SEER) bei kälterem Klima für 35 °C: 167 Seasonal Energy Efficiency Ratio (SEER) bei wärmerem Klima für 35 °C: 219 Energieeffizienz / Verbrauch: Energieeffizienzklasse: A++ Energieeffizienzklasse (Niedertemperaturanwendung): A+++ Energieeffizienzklassen-Spektrum: A+++ -> D Nennwärmeleistung (durchschnittliche Klimaverhältnisse): 6 kW Nennwärmeleistung (Niedertemperaturanwendung, durchschnittliche Klimaverhältnisse): 6 kW Jahreszeitbedingte Raumheizungs-Energieeffizienz (durchschnittliche Klimaverhältnisse): 137 % Jahreszeitbedingte Raumheizungs-Energieeffizienz (Niedertemperaturanwendung, durchschnittliche Klimaverhältnisse): 180 % Jährlicher Energieverbrauch (durchschnittliche Klimaverhältnisse): 3657 kWh Jährlicher Energieverbrauch (Niedertemperaturanwendung, durchschnittliche Klimaverhältnisse): 2803 kWh Schallleistungspegel außen nach ErP: 42 dB(A) - Hersteller-Artikel-Nr: 8738213465
BOSCH Luft/Wasser-Wärmepumpe Compress 5800iAW, 5 OR-S, 12 MB, mit SWDP 300 O C Wärmepumpenspeicher + Fühlerset Heizen, Kühlen und Warmwasserbereitung mit höchstem Komfort für Neubauten Compress 5800iAW Monoblock-Ausführung, mit Innen- und Außeneinheit Die intelligente, zukunftssichere Art zu heizen Gestalten Sie ihr Zuhause zukunftssicher – optimal für Neubauten – mit intelligentem, nachhaltigem und vernetztem Heizen. Entdecken Sie eine energiesparende, vollelektrische Lösung mit den Wärmepumpen von Bosch. Für Ihr zukunftssicheres Zuhause: Die Compress 5800iAW wird zudem mit dem effizienten natürlichen Kältemittel R290 (Propan) betrieben. Mit einem SCOP von bis zu 4,58 (bei A7/W35) erreicht die Compress 5800iAW eine hohe Effizienz. Über das neuste UI800 Farbdisplay an der Inneneinheit lässt sich die Wärmepumpe einfach bedienen. Weitere Vorteile - Mobile Apps, Check-it Service und Energiemanager Die HomeCom Easy App von Bosch bietet eine intuitive Steuerung der Heizung bequem vom Samrtphone aus. Dadurch erhalten Sie maximalen Komfort mit einfachen Wärmeeinstellungen und individuellen Zeitprogrammen. Zusätzlich können Sie so die Verbräuche einfach im Überblick behalten. Neben der HomeCom Easy App für Sie gibt es auch noch die HomeCom Pro für den Installateur. Diese schickt Fehlerbenachrichtigungen direkt per E-Mail an den Installateur. Der Check-it Service von Bosch bietet eine Online Prüfung von Wärmepumpenanlagen nach der Inbetriebnahme. Dieser wird von den Bosch Fachexperten durchgeführt. Außerdem ist die Compress 5800iAW Wärmepumpe mit dem Energiemanager von Bosch kompatibel. Der Energiemanager von Bosch nutzt und verteilt Ihren selbstproduzierten Solarstrom intelligent im Haus. Kein anderer Energiemanager nutzt die Synergien zwischen einer Bosch Wärmepumpe, der Wallbox und den Bosch Haushaltsgeräten so effizient. Eigenschaften der Compress 5800iAW Optimal für Neubauten Natürliches Kältemittel R290 (Propan) Kompakte Außeneinheit im hochwertigen Design Einfache und schnelle Installation der Plug-and-Play-Hydrauliklösungen Intelligente und vernetzte Inbetriebnahme und Wartung Max. Vorlauftemperatur bis zu 60°C Konsequent schalloptimiert Smartes, platzsparendes Design Eigenschaften des Bedienfeld UI800 Intuitives Touchdisplay zur Steuerung und Inbetriebnahme Einfache und eindeutige Nutzerführung mit Grafikdisplay Externer Regler ist nicht nötig Installationsassistent ist integriert, der Ihnen eine zeitsparende Inbetriebnahme ermöglicht Außeneinheit Compress 5800iAW Außeneinheit, 5 OR-S BOSCH Bestellnr.: 8738213465 Das rundum schalloptimierte Produktdesign macht die platzsparende Compress 5800i AW mit integriertem Schalldiffusor zu den leisesten Wärmepumpen von Bosch. Der Schallpegel von lediglich 41,5 dB(A)* im Normalmodus ist kaum wahrnehmbar und stört weder Sie noch Ihre Nachbarn – selbst in Reihenhaussiedlungen. In einer Entfernung von drei Metern beträgt der Schalldruckpegel lediglich 28,5 dB(A)**, was in etwa dem leisen Blätterrauschen eines Waldes entspricht. * Schalldruckpegel in drei Metern Entfernung zur CS5800i AW 5 OR-S im Normalmodus bei freistehender Installation (mehr als drei Meter Entfernung zum Haus). ** Schalldruckpegel in drei Metern Entfernung zur CS5800i AW 5 OR-S im Nachtmodus bei freistehender Installation (mehr als drei Meter Entfernung zum Haus). Inneneinheit Compress 5800iAW Inneneinheit mit Pufferspeicher (12 MB) BOSCH Bestellnr.: 8738213487 Die Inneneinheit 12 MB von Bosch ist mit einem großen Pufferspeicher von 70 l ausgestattet. Deswegen wird diese Inneneinheit auch Puffertower genannt. Neben dem Pufferspeicher hat sie auch ein Bedienfled UI800, ein Ausdehnungsgefäß und einen elektrischen Zuheizer. Besonders geeignet ist die Inneneinheit für niedrige Kellerinstallationen. Bei Bedarf kann sie auch für einen zweiten Heizkreis erweitert werden. Dank dieser Vorteile ist sie besonders für Sanierungen optimiert und bietet einen flexiblen Warmwasser-Komfort. Farb-Touch-Bedienfeld UI 800 Ausdehnungsgefäß 70 l Pufferspeicher Elektrischer Zuheizer Internet- und Funk-Modul ConnectKey K 40 RF* * Nicht im Lieferumfang enthalten. Als Zubehör erhältlich. Wärmepumpenspeicher SWDP 300 O C Wärmepumpenspeicher BOSCH Bestellnr.: 7716842648 Eigenschaften des SWDP 300 O C Wartungsarmer Warmwasserspeicher Stora SWDP 300 O C für Wärmepumpen Design abgestimmt auf Bosch Wärmepumpen Wärmedämmung aus Polyurethan-Hartschaum mit Glattrohr-Wärmetauscher aus Edelstahl Inhalt: 301,7 l Fühlerset 2x R40 Fühler BOSCH Bestellnr.: 7716842691 Eigenschaften des Fühlersets Fühlerset R40 bestehend aus 2 Fühlern jeweils 4 m Kabel zur Kombination von SWDP 300 O C mit CS5800iAW Technische Daten (Tabellen) Technische Daten der Außeneinheit Außeneinheit Compress 5800iAW Einheit 4 OR-S 5 OR-S 7 OR-S 10 OR-T 12 OR-T BOSCH Bestellnr. 8738213464 8738213465 8738213466 8738213467 8738213468 Energieeffizienzklasse Energieeffizienzklasse Raumheizung, bei 55 °C Energieeffizienzklasse Raumheizung, bei 35 °C Grunddaten Heizleistung bei A-7/W35 (EN 14511) kW 3,9 5,4 6,7 9,6 11,6 COP bei A7 / W35 (EN 14511) 4,8 4,8 4,8 4,8 4,8 COP bei A2/W35 (EN 14511) 3,9 3,9 4,1 4,5 4,5 Modulationsbereich bei A2/W35 (EN 14511) kW 1,8 - 4,3 1,8 - 6,4 1,8 - 7,1 2,1 - 11,7 2,1 - 12,6 Energieeffizienz ETAs / SCOP für 35 °C (EN 14511) % / - 180 / 4,58 180 / 4,57 180 / 4,58 188 / 4,77 184 / 4,66 Energieeffizienz ETAs / SCOP für 55 °C (EN 14511) % / - 130 / 3,32 137 / 3,5 138 / 3,52 142 / 3,64 137 / 3,51 Arbeitsbereich Außentemp. Heizen °C -22 bis +45 Arbeitsbereich Außentemp. Kühlen °C bis +45 Schallleistung außen (ErP) 40 42 42 42 45 Max. Schallleistung am Tag dB(A) 51,2 53,0 57,7 58,3 60,0 Max. Schallleistung bei Nacht dB(A) 43,3 46,0 46,2 48,7 52,4 Kältemittel R290 (Propan) Treibhauspotential des Kältemittels (GWP) 3 Kältemittel-Füllmenge kg 0,95 1,6 Elektrischer Anschluss V 1 ~ 230 3 ~ 400 Abmessungen Breite mm 1100 1350 Tiefe mm 540 540 Höhe mm 800 1050 Nettogewicht kg 143 212 Technische Daten der Inneneinheit Inneneinheit Compress 5800iAW Einheit 12 M 12 MB 12 E BOSCH Bestellnr. 8738212415 8738213487 8738212419 Energieeffizienzklasse Energieeffizienzklasse Warmwasserbereitung --- --- Grunddaten Max. Vorlauftemperatur Heizung °C 60 Elektrischer Zuheizer kW 9 Ausdehnungsgefäß l 17 17 --- Trinkwasserspeicher l 170,7 --- --- Pufferspeicher l 16 70 --- Elektrischer Anschluss V 3 ~ 400 3 ~ 400 3 ~ 400 Abmessungen Breite mm 600 600 400 Tiefe mm 600 600 300 Höhe mm 1787 1180 710 Gewicht kg 156 90 26 Technische Daten des Wärmepumpenspeichers Wärmepumpenspeicher Einheit SWDP 300 O C BOSCH Bestellnr. 7716842648 Energieeffizienzklasse Energieeffizienzklasse Warmwasserbereitung Grunddaten Speichervolumen l 291,0 Nutzinhalt l 301,7 Abmessungen Breite mm 600 Höhe mm 1838 Tiefe mm 610 Durchmesser mm 600 Gewicht kg 109 WICHTIG Zum Betrieb dieses Geräts wird ein Dreiphasen-Wechselstromanschluss (Starkstromanschluss) benötigt. Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
