Allgemeine Beschreibung Der 10000 Liter TWL Pufferspeicher P-10000 ist ein hochwertiger Pufferspeicher, der speziell für Heizungskreisläufe konzipiert wurde. Er ist ausschließlich für Heizungswasser geeignet und nicht für Brauchwasser oder Trinkwasser. Dieser Pufferspeicher gehört zur Serie P, die auch in anderen Varianten erhältlich ist: Typ PR mit einem Wärmetauscher und Typ PR2 mit zwei Wärmetauschern. Die Anschlüsse des Speichers sind um 90° versetzt, was eine flexible Installation ermöglicht. Technische daten Nennvolumen: 10000 Liter Durchmesser ohne Isolierung: 1600 mm Höhe ohne Isolierung: 5275 mm Kippmaß ohne Isolierung: 5320 mm Gewicht Typ P: 970 kg Gewicht Typ PR: 1150 kg Gewicht Typ PR-2: 1290 kg Zulässiger Druck: 3,0 bar (Pufferspeicher) / 16,0 bar (Glattrohr-Wärmetauscher) Zulässige Temperatur: 0 – 95 °C (Pufferspeicher) / 0 – 110 °C (Glattrohr-Wärmetauscher) Kompatibilität und Zubehör Typ P: ohne Wärmetauscher Typ PR: mit einem Wärmetauscher Typ PR2: mit zwei Wärmetauschern Inklusive Muffen und Rosetten in schwarz, die separat im Beipack mitgeliefert werden Installation Der Pufferspeicher ist so konzipiert, dass er einfach installiert werden kann, wobei die um 90° versetzten Anschlüsse eine flexible Anordnung ermöglichen. Anwendung Der Pufferspeicher ist ideal für die Speicherung von Heizungswasser in Heizungsanlagen und trägt zur Effizienzsteigerung des Heizsystems bei.

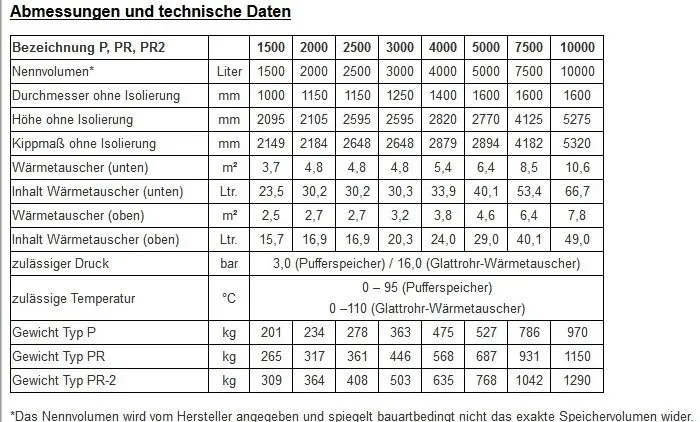

Hochwertiger Pufferspeicher für Heizungskreisläufe Nur für Heizungswasser, kein Brauchwasser/Trinkwasser Speichertyp: P-10000 10000 Liter Nennvolumen - ohne Wärmetauscher Diese Pufferspeicherserie steht in folgenden Typen zur Verfügung: Typ P - ohne Wärmetauscher Typ PR - mit einem Wärmetauscher (unten) Typ PR2 - mit zwei Wärmetauschern (unten / oben) Die Anschlüsse dieses Speichers sind um 90° versetzt. Der Behälter ist aus hochwertigen Materialien angefertigt und wird unter Berücksichtigung gängiger Normen in Deutschland produziert Behälter: Material & Eigenschaften • Behälter aus Qualitätsstahl S235JRG2 • Behälter innen roh, außen schwarz grundiert • Produziert nach DIN 4753 und Euronorm EN 12897 Wärmetauscher: Material & Eigenschaften Dieser Speicher hat keinen Wärmetauscher. Isolierung • 80 mm Neopor, 20mm Polyesterfaservlies • abnehmbar • silberfarbener Isolierungsmantel • inkl. Muffen-Rosetten in schwarz • wird separat im Beipack mitgeliefert Abmessungen und technische Daten Bezeichnung P, PR, PR2 1500 2000 2500 3000 4000 5000 7500 10000 Nennvolumen* Liter 1500 2000 2500 3000 4000 5000 7500 10000 Durchmesser ohne Isolierung mm 1000 1150 1150 1250 1400 1600 1600 1600 Höhe ohne Isolierung mm 2095 2105 2595 2595 2820 2770 4125 5275 Kippmaß ohne Isolierung mm 2149 2184 2648 2648 2879 2894 4182 5320 Wärmetauscher (unten) m 2 3,7 4,8 4,8 4,8 5,4 6,4 8,5 10,6 Inhalt Wärmetauscher (unten) Ltr. 23,5 30,2 30,2 30,3 33,9 40,1 53,4 66,7 Wärmetauscher (oben) m 2 2,5 2,7 2,7 3,2 3,8 4,6 6,4 7,8 Inhalt Wärmetauscher (oben) Ltr. 15,7 16,9 16,9 20,3 24,0 29,0 40,1 49,0 zulässiger Druck bar 3,0 (Pufferspeicher) / 16,0 (Glattrohr-Wärmetauscher) zulässige Temperatur °C 0 – 95 (Pufferspeicher) 0 – 110 (Glattrohr-Wärmetauscher) Gewicht Typ P kg 201 234 278 363 475 527 786 970 Gewicht Typ PR kg 265 317 361 446 568 687 931 1150 Gewicht Typ PR-2 kg 309 364 408 503 635 768 1042 1290 *Das Nennvolumen wird vom Hersteller angegeben und spiegelt bauartbedingt nicht das exakte Speichervolumen wider.
