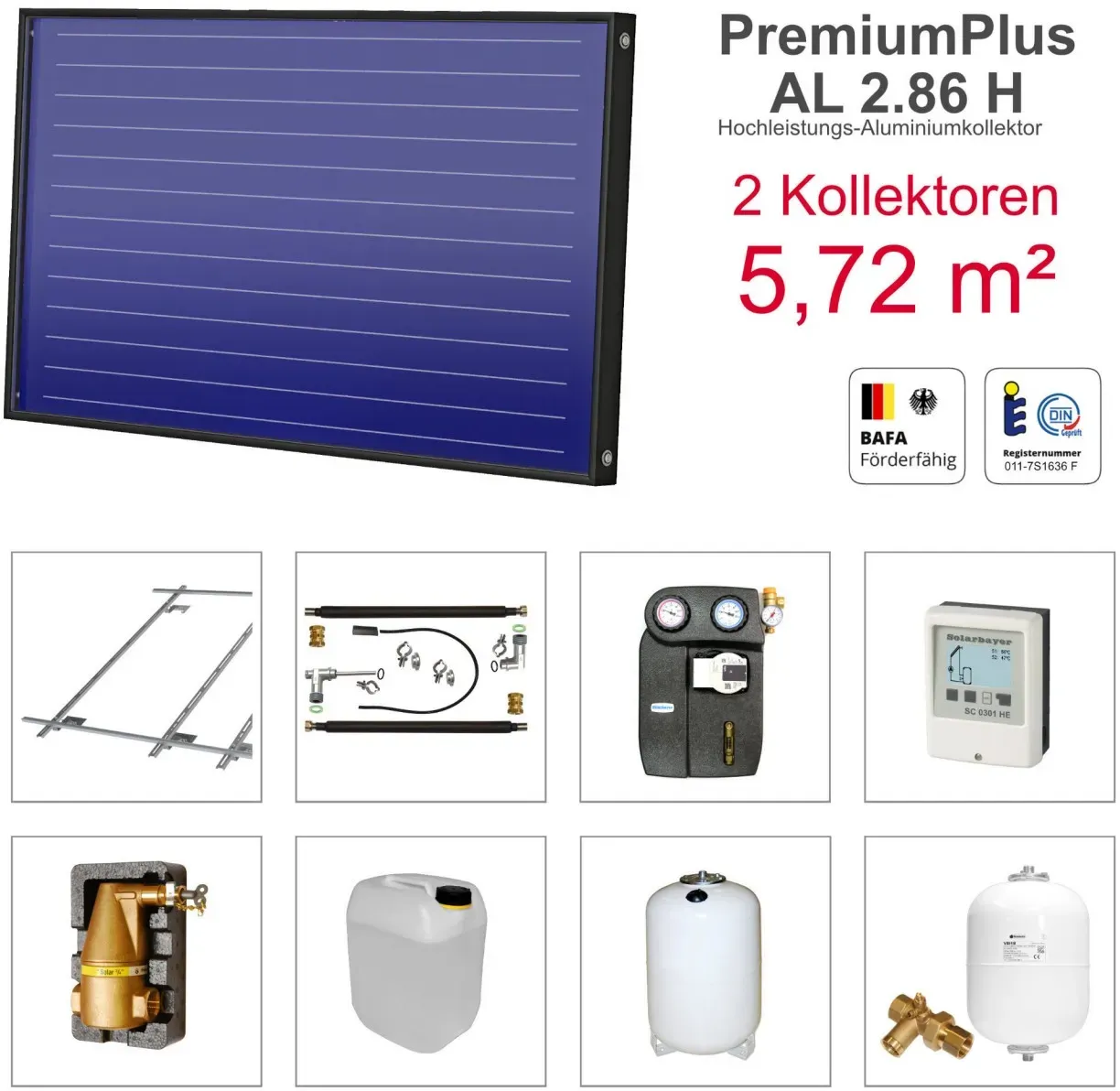

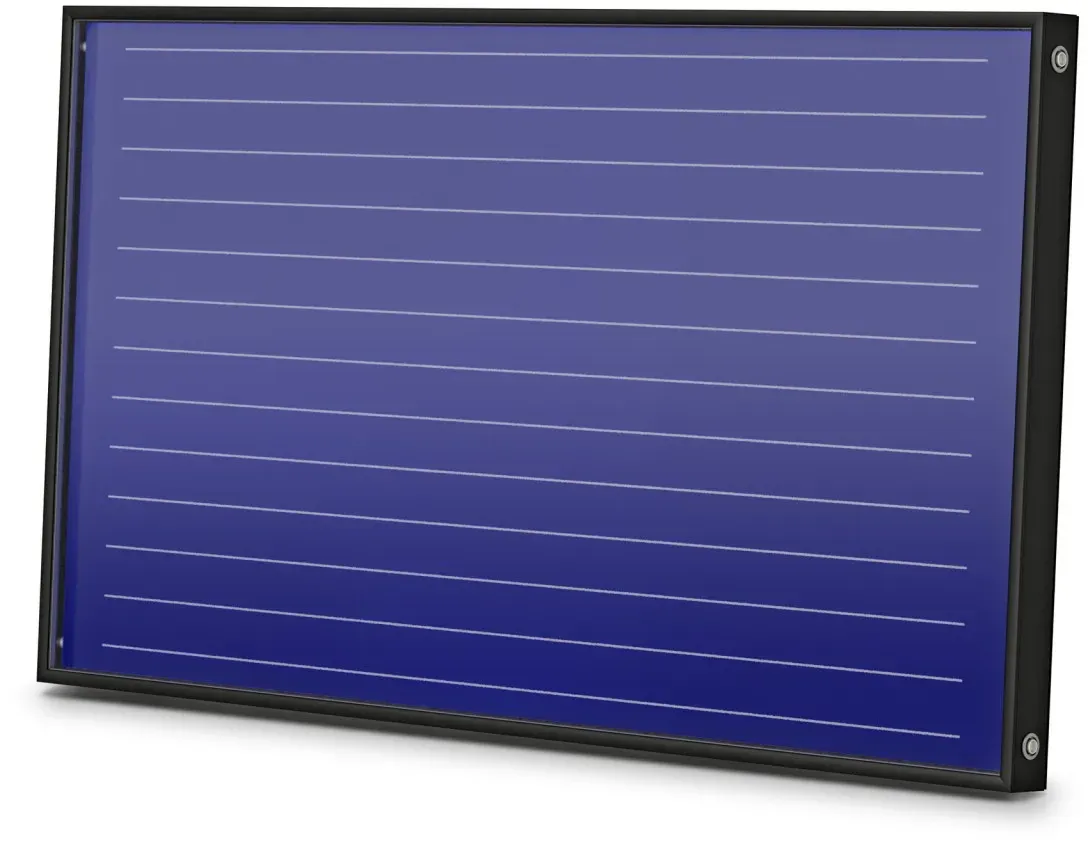

Solarbayer PremiumPlusAL Solarpaket H2 - Ziegel - horizontal Nutzen Sie das Solarbayer Komplettsolarpaket mit dem PremiumPlusAL Hochleistungs-Flachkollektoren. Besonders geeinget für größere Flächen durch die einfache Montage. Lieferumfang 2 x Solarbayer Flachkollektor PremiumPlus AL 2.86 H Bruttokollektorfläche: 2,86 m2 horizontal Hochleistungs-flachkollektor senkrechte Bauart Aufach- und Flachdachmontage geeignet ultraschallgeschweißter Vollaluminium-Mäanderabsorber + hochselektive TiNOx-Beschichtung enger Rohrabstand 92 mm Rahmenprofil Aluminium, schwarz eloxiert ausgasungsfreie Rück- und Seitenisolierung aus Mineralwolle 50/20 mm Solarsicherheitsglas Solar-Keymark und DIN-geprüft nach DIN EN 12975-1/2: 2006, Reg.-Nr.: 011-7S1636 F Technische Daten: Abmessungen HxBxT: 1260x2270x99 mm Bruttokollektorfläche: 2,86 m2 Absorberfläche: 2,68 m2 Aperturfläche: 2,67 m2 Anschlüsse: 4 Stk. Schnellverschraubung Leergewicht: 39,5 kg Kollektorinhalt: 2,1 l Betriebsdruck max.: 6 bar Solarsicherheitsglas: 3,2 mm Stagnationstemperatur: 200 C Zul. Kollektorneigung: 25 - 65 Grad Peakleistung pro Modul Wpeak, (G=1000 W/m2, n0): 2115, Testmethode: Quasi-dynamisch Konversionsfaktor und Wärmekoeffizienten der Aperturfläche gemäß EN 12975-2 quasi-dynamisch (statisch): n0: 0,752 (0,792) a1: 2,95 (3,159) W/(m2K) a2: 0,013 (0,014) W/(m2K2) Winkelkorrekturfaktor IAM (50°): 0,95 Jährlicher Kollektorertrag: 1434 kWh (Standort Würzburg 50 Gr.C), gemäß Datenblatt 2 DIN CERTCO 2 x Dachhakenset für 1 Kollektor Höhenverstellbare Qualitäts-Dachhaken geeignet für Pfannendächer, z.B. Frankfurter Pfanne Grundplatte 4 mm Qualitätsstahl, galvanisch verzinkt Haken 5 mm Edelstahl beinhaltet: 4 Haken + Befestigungsschrauben 4 x Kollektor-Auflageschiene 1450 x 20 mm für PlusAL2.86 H Standardmontage Aluminium 4 x Kollektor-Montageschiene 2310 mm für PlusAL2.86 H Aluminiumprofilschiene zur Befestigung von Kollektoren Länge 2310 mm 2 x Kollektor-Spannpratzenset Klemmblockset 4 x Spannpratzen zur Schienenbefestigung 1 x PremiumPlus AL Anschlussset 2x PlusAL Stopfen 22mm (Edelstahl) 1x Fühler T-Stück 3/4" (Edelstahl) 1x PlusAL Winkelstück 3/4" (Edelstahl) 2x Edelstahlwellrohr isoliert für Dachdurchführung 1x Fühlerschutzrohr 2x Klemmringverschraubungen 22m 1x Tube Solarfermit 1 x AL Verbinderset Steckverbinder VA 2x steckverbinder Edelstahl (VA) passend für PLUS Serie ab Baujahr 2016 1 x Solarstation ST 8m iPWM 2 mit Hocheffizienzpumpe (A-Klasse) A-Klasse Umwälzpumpe Wilo Yonos PARA ST25/8 iPWM 2 Funktionskontrollgerät mit Durchflussmengeneinsteller 2-12 l/min Luftabscheider im Vorlaufstrang Sicherheitsgruppe mit Solar-Manometer 0-10 bar und Sicherheitsventil 6 bar Absperrkugelhähne mit Thermometern, Rückflussverhinderer 10 bar in 45 Grad-Stellung geöffnet Spülvorrichtung mit Absperrungen hochwertige EPP-Wärmedämmschalen Anschluss für AG Solar DN20 3/4" Technische Daten: Abmessungen (BxHxT): 277x425x150 Maximale Betriebstemperatur 110 C Anschlüsse 22mm Klemmring Rohrabstand 125 mm Netzanschluss: 230V / 50 Hz Leistungsverbrauch: 2-75 W Imax: 0.66 A Schutzart: IPX4D 1 x Solarregler SC 0301 HE Einkreisregler 1-Kreisregler mit graphisch animiertem Display 9 vorprogrammierte Anlagesysteme Langzeitspeicher für Statisiken zur Wärmemenge und Betriebsstunden Technische Daten: Abmessungen BxHxT: 115x86x45 mm Schutzart IP 40 Systemspannung: 230V (+-10%), 50-60Hz Leistungsaufnahme 1,5-2,0 W 3 x Fühlereingang PT1000 1 x Ausgang Relais 230VAC (ein/aus) 1 x Ausgang PWM oder 0-10V Lieferung inkl. Fühler: 2x Kollektorfühler PT1000 (Silikon) 1 x Fühler Überspannungsschutz Klemmdose mit Sicherung Schutz gegen Überspannung z.B. bei Gewitter an die Regelung 1 x Solar-Ausdehnungsgefäß 35 Liter -VSV- Membran-Durckausdehnungsgefäß für geschlossene Solaranlagen 3/4" AG gebaut nach UNI EN9001, DIN geprüft Zulassung gemäß EG-Baumusterprüfung nach 97/23/EG Druckgeräte geeignet für alle Wasser- und Glykolgemische Technische Daten: Arbeitstemperatur: -10 C / +140 C Max. Betriebsdruck 10 bar Vordruck 2,5 bar Anschluss 3/4" AG mit Standfuß Durchmesser 365 mm Höhe 450 mm 1 x Kappenventil mit Manometer Anschluss DN20 3/4" mit plombierbarer Absperrung Verschraubung und Entleerung für Ausdehnungsgefäße nach DIN 4751 zum Austausch des Ausdehnungsgefäßes ohne Entleerung des Heizungssystems inkl. Manometer 0-6 bar 1 x Solar-Vorschaltgefäß 18 Liter sorgt dafür, dass die Temperatur der Solarflüssigkeit in der Ausdehnungsleitung gesenkt wird Schütz somit Membrane des Solarausdehnungsgefäß vor Überhitzung Technische Daten: Anschluss: DN 20 (3/4" AG) Betriebsüberdruck max.: 6 bar Durchmesser: 270 mm Höhe: 420 mm 4 x Solarflüssigkeit 20 Liter (gemischt) für Röhren-/Aluminiumkollektoren gebrauchsfertiger Langzeitfrostschutz mit Korr...
