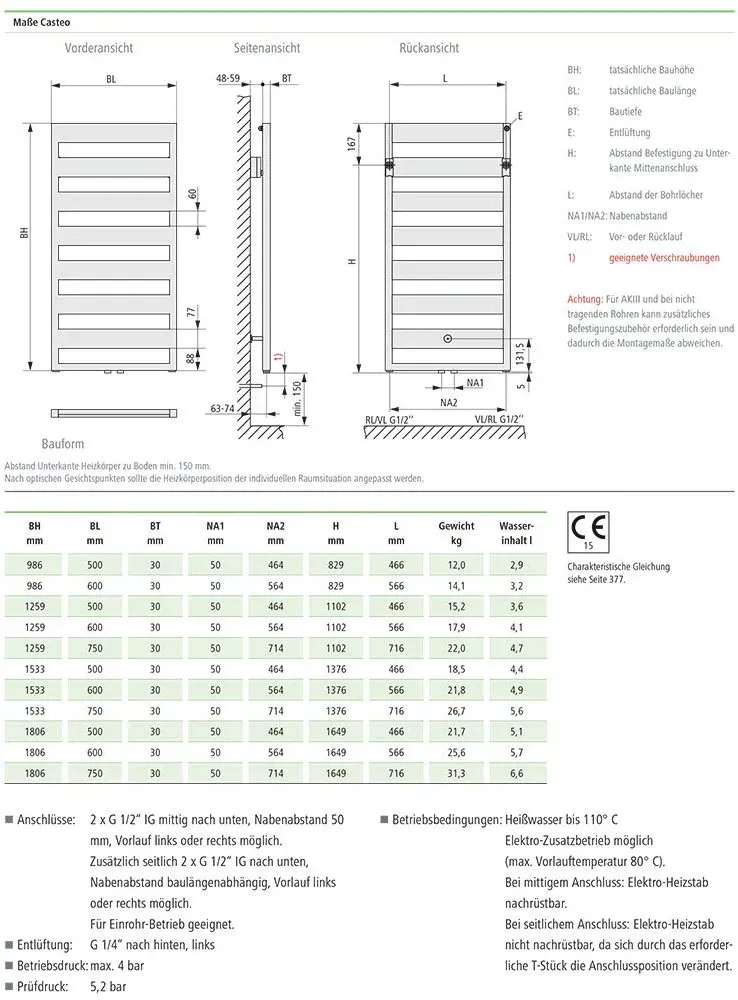

ohne sichtbare Schweißnähtezwischen den Rohren große Abstände zur Handtuchaufhängungdie Befestigung erfolgt an der Rückseite der Sammelrohredas beigepackte Befestigungsset entspricht der VDI 6036, Anforderungsklasse 1 und 2. Anforderungsklasse 3 auf Anfrage möglichbauseits ist der Wandbaustoff auf ausreichende Tragfähigkeit zu prüfenAusrichtung horizontal, vertikal und im Wandabstand möglichSichtteile des Zubehörs in Heizkörperfarbegeprüft nach DIN EN 442. Ausgezeichnet mit dem RAL-Gütezeichen.Serienfarbe weiß (RAL 9016), gegen Aufpreis Heizkörper-Farbkonzept möglichLackierung: Zweischichtlackierung gem. DIN 55900Grundierung (ETL), Pulverbeschichtung (EPS), emissionsfrei auch im HeizbetriebTechnische Daten:Abmessungen H/T/L: 1533 × 30 × 500 mmwaagrecht angeordnete Flachrohre 77 × 10 mmu-förmigem Rahmen aus Quadratprofilen 30 × 28 mmBetriebsdruck: max. 4 barMedium: Heißwasser bis 110 °CAnschlüsse 2 × G 1/2′′ Innengewinde nach unten, 2 × G 1/2′′ Innengewinde mittig nach untenEntlüftung: G 1/4′′ Innengewinde nach hintenNabenabstand: 50 mm Mittenanschlussmögliche Anschlüsse: 2 × G 1/2′′ Innengewinde mittig nach untenNabenabstand hier längenabhängig: 464 mmZuordnung E-Patrone: 600 WLegende zur Maßzeichnung:H: 1376 mmL: 466 mmWärmeleistung:EN 442: 649 W70/55/20: 528 W55/45/20: 346 W70/55/24: 466 W55/45/24: 289 WLieferumfang:Heizkörper mit ZweischichtlackierungBefestigungssetSerie / Kollektion: Casteo®Modell: CTN1MTyp: Heizkörperempfohlener Heizstab: 600 WBetriebsdruck (max.): 4 barHeizkörperexponent: 1,2189Wärmeleistung in Watt:75/65/20: 649 W (EN 442)70/55/24: 466 W70/55/20: 528 W55/45/24: 289 W55/45/20: 346 WAbmessungen:Breite: 500 mmHöhe: 1533 mmTiefe: 30 mmNicht im LieferumfangAnschlussarmatur nicht mit im Lieferumfang enthalten. Bitte separat bestellen.

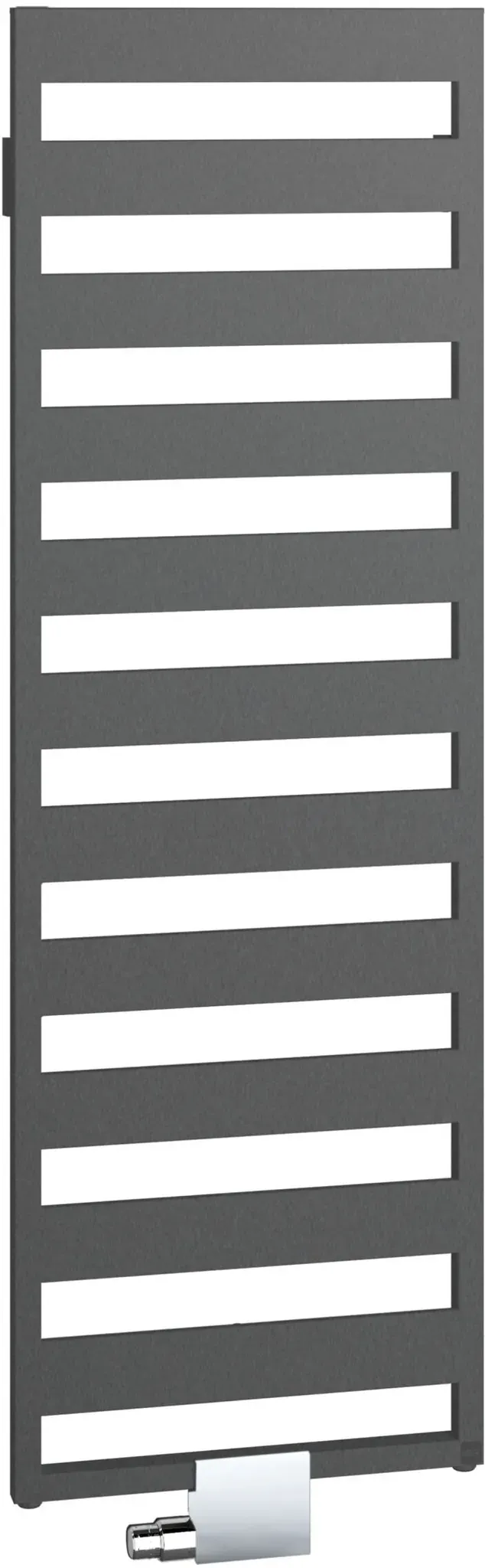

Kermi Badheizkörper, Röhrenheizkörper Casteo, 1533 x 500 mm (H x L), graphit Lieferumfang / je nach Auswahl: • Kermi Badheizkörper, Handtuchheizkörper Casteo, 1533 x 500 mm (H x L), graphit - Für Warmwasser-Betrieb • Kermi Befestigungs-Set • Auswahl Anschlusszubehör: a.) Kermi Heizkörperverschraubung Eckform: - Winkel-Eckventil Linksanschluss, DN 15 1/2" (Thermostatkopf rechts), M30 x 1,5 - Rücklauf-Verschraubung Eckform, DN 15 1/2", Oberfläche verchromt b.) Kermi Heizkörperverschraubung Eckform: - Winkel-Eckventil Rechtsanschluss, DN 15 1/2" (Thermostatkopf links), M30 x 1,5 - Rücklauf-Verschraubung Eckform, DN 15 1/2", Oberfläche verchromt c.) Oventrop Heizkörperverschraubung Multiblock Eckform: - Multiblock T Eck, Thermostatanschluss links, G 3/4 Eurokonus, G 1/2 AG - Design Abdeckung Eck für Multiblock T/TU/TQ, weiß d.) Oventrop Heizkörperverschraubung Multiblock Durchgangsform: - Multiblock T Durchgang, Thermostatanschluss links oder rechts, G 3/4 Eurokonus, G 1/2 AG - Design Abdeckung Durchgang für Multiblock T/TU/TQ, weiß • Auswahl Thermostatkopf: a.) Kermi Thermostatkopf Chrom: - Mit Flüssig-Fühler, Einstellhilfe für Sehbehinderte und Nullstellung - Sollwertbereich 7 - 28 °C, M30 x 1,5, chrom b.) Kermi Thermostatkopf Weiß/Chrom: - Mit Flüssig-Fühler, Einstellhilfe für Sehbehinderte und Nullstellung - Sollwertbereich 7 - 28 °C, M30 x 1,5, weiß/chrom c.) Oventrop Thermostatkopf Weiß/Chrom: - Mit Flüssig-Fühler, Einstellhilfe für Sehbehinderte und Nullstellung - Sollwertbereich 7 - 28 °C, M30 x 1,5, weiß/chrom Erhältliche Kermi Heizkörper Typen / Stärken: • 30 mm Verfügbare Kermi Heizkörper Längen in mm: • 500 mm • 600 mm • 750 mm Erhältliche Kermi Heizkörper Bauhöhen (BH) in mm: • BH 986 mm • BH 1259 mm • BH 1533 mm • BH 1806 mm Allgemeine Produktbeschreibung Kermi Heizkörper Casteo Der Kermi Casteo vereint zeitloses Design mit modernster Heiztechnik und setzt neue Maßstäbe im Bereich der Bad- und Wohnraumheizkörper. Seine markante Optik mit den charakteristischen Rundrohren verleiht jedem Raum eine besondere Note, während die hochwertige Verarbeitung für langlebige Qualität steht. Dieser Designheizkörper fügt sich harmonisch in verschiedenste Einrichtungsstile ein und überzeugt durch seine vielseitigen Einsatzmöglichkeiten. Die elegante Rundrohrkonstruktion schafft eine harmonische Verbindung zwischen Funktionalität und Ästhetik, wobei hochwertige Oberflächen in verschiedenen Farbvarianten eine perfekte Abstimmung auf Ihr individuelles Raumkonzept ermöglichen. Abmessungen und Heizleistung Passend zu den verschiedenen Bauhöhen bietet der Heizkörper flexible Breitenvarianten, die eine individuelle Anpassung an Ihre Raumverhältnisse ermöglichen. Die Baubreiten reichen von kompakten Abmessungen für kleinere Bäder bis hin zu großzügigen Formaten für weitläufige Wohnbereiche. Trotz seiner schlanken Bauweise überzeugt dieser Badheizkörper mit beeindruckender Wärmeleistung, denn die optimierte Rohrgeometrie sorgt für eine effiziente Wärmeverteilung im gesamten Raum. Durch die durchdachte Konstruktion wird die Heizenergie optimal genutzt, was zu einem angenehmen Raumklima bei gleichzeitig wirtschaftlichem Betrieb führt. Jedes Detail wurde sorgfältig durchdacht, um einen Heizkörper zu schaffen, der nicht nur effizient wärmt, sondern auch optisch begeistert. Flexible Anschlussmöglichkeiten Verschiedene Anschlussvarianten ermöglichen eine flexible Installation des Heizkörpers und passen sich unterschiedlichen baulichen Gegebenheiten an: • Mittelanschluss • Seitenanschluss • Elektrischer Betrieb möglich • Mischbetrieb (Wasser und Elektro) Die Wandmontage gestaltet sich dank des durchdachten Befestigungssystems unkompliziert und zeitsparend, wobei alle notwendigen Montageteile mitgeliefert werden. Der Heizkörper lässt sich problemlos in bestehende Heizungssysteme integrieren und bietet maximale Flexibilität bei der Platzierung. Vielseitige Einsatzbereiche Der vielseitige Wohnraumheizkörper eignet sich hervorragend für unterschiedlichste Räumlichkeiten und überzeugt sowohl in privaten als auch gewerblichen Bereichen. Im Badezimmer sorgt er für wohlige Wärme und dient gleichzeitig als praktischer Handtuchwärmer. In Wohnräumen, Schlafzimmern oder im Flur setzt er stilvolle Akzente und schafft ein behagliches Ambiente. Auch in Gäste-WCs oder kleineren Räumen findet der Casteo dank seiner kompakten Bauformen den perfekten Platz. Seine zeitlose Gestaltung macht ihn zum idealen Begleiter für moderne Neubauten ebenso wie für stilvolle Altbausanierungen. Qualität und Verarbeitung Kermi steht seit Jahrzehnten für erstklassige Qualität im Bereich der Heiztechnik. Jeder Casteo durchläuft strenge Qualitätskontrollen und wird nach höchsten Standards gefertigt. Die robuste Konstruktion und die korrosionsbeständigen Materialien sichern eine lange Lebensdauer und zuverlässige Funktion über viele Jahre hinweg. Hochwertige Lackierungen sorgen für eine dauerhafte Optik, die auch nach Jahren intensiver Nutzung nichts von ihrer Strahlkraft verliert. Mit dem Casteo entscheiden Sie sich für einen Heizkörper, der höchste Ansprüche an Design, Funktionalität und Langlebigkeit erfüllt. Heizkörperbefestigungen Bei der Montage von Heizkörpern sind die vom Hersteller mitgelieferten bzw. empfohlenen Befestigungen in entsprechend empfohlener Anzahl zu verwenden. Damit wird gewährleistet, dass Befestigungen und Heizkörper aufeinander abgestimmt und für die bestimmungsgemäße Verwendung geeignet sind. Bei der Montage der Befestigung an der Wand sind Material und Aufbau der Wand vor Ort zu überprüfen und zu berücksichtigen sowie geeignetes Montagezubehör (wie z.B. Schrauben und Dübel) zu verwenden. Die entsprechenden Regeln der Technik sind einzuhalten und die möglichen Belastungen des Heizkörpers nach erfolgter Montage zu prüfen und zu dokumentieren.
