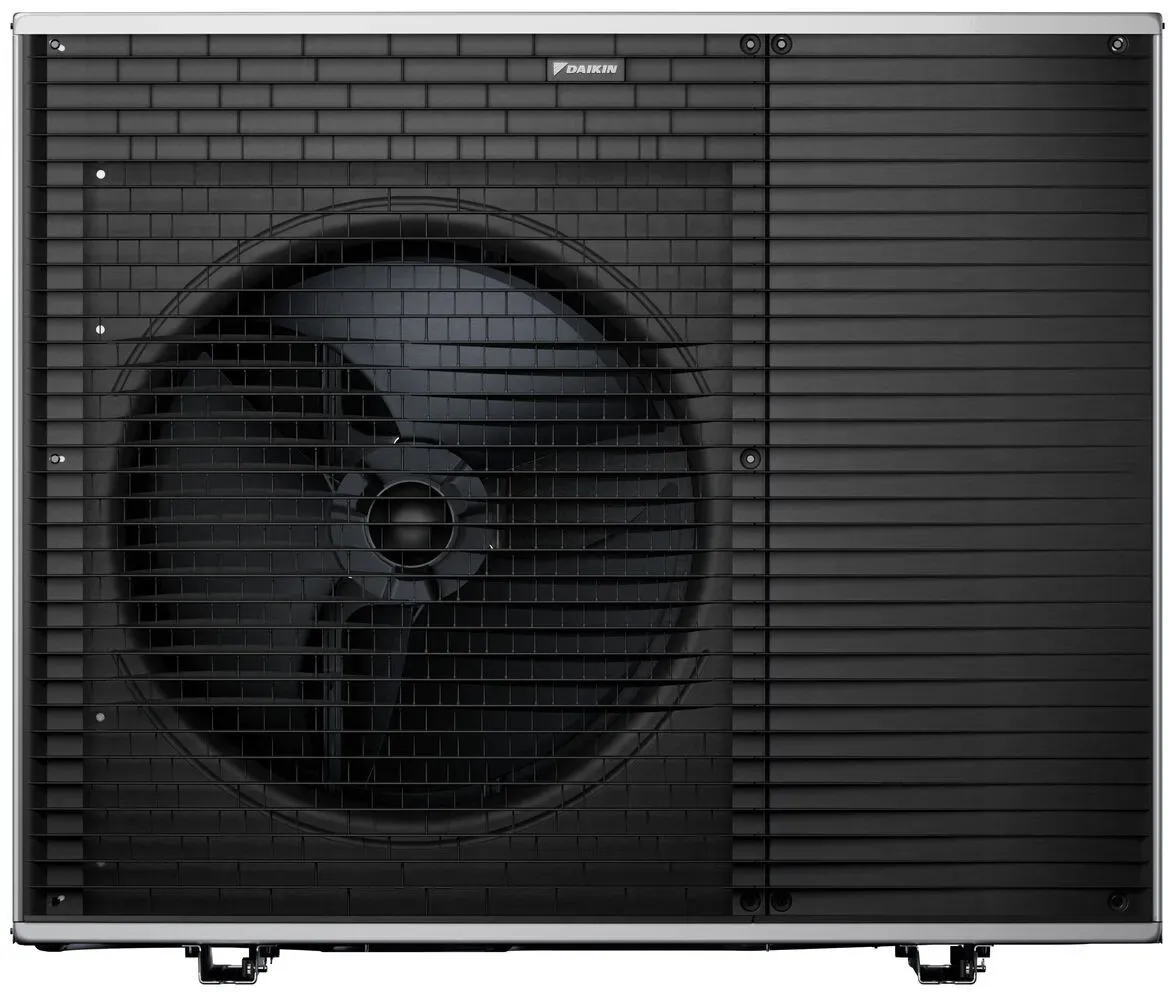

Daikin Altherma 4, Luft-Wasser-Wärmepumpe Außengerät (Hydro-)Monoblock, 6 kW (Heizen/Kühlen) Lieferumfang: • Daikin Altherma 4, Luft-Wasser-Wärmepumpe (Hydro-)Monoblock, 10 kW Außengerät - Kombinierbar mit den Inneneinheiten DAIKIN Altherma 4 H ECH2O, DAIKIN Altherma 4 H F und DAIKIN Altherma 4 H W - Micro-Channel-Aluminium-Wärmetauscher - Modernes Design - Silber und Mattschwarz Gehäuse - Flüsterleiser Betrieb - Vorlauftemperaturen von bis zu 75°C Allgemeine Produktbeschreibung Daikin Luft-Wasser-Wärmepumpe Altherma 4 Luft-Wasser-Wärmepumpe in Monoblock-Ausführung mit bewährtem Konzept und natürlichem Kältemittel R-290. Das Sicherheitsdesign umfasst zahlreiche Features über den gesamten Produktlebenszyklus, inklusive ab Werk integrierter Frostschutzventile. Eine geringe Kältemittelmenge und der hocheffiziente Micro-Channel-Aluminium-Wärmetauscher unterstützen nachhaltigen Betrieb bei hoher Effizienz. Das neu gestaltete Gehäuse kombiniert Silber mit Mattschwarz und sorgt für ein modernes, unaufdringliches Erscheinungsbild. Der flüsterleise Betrieb ermöglicht komfortable Nutzung selbst in dicht bebauten Wohnumgebungen. Die MMI-4-Regelung mit 5-Zoll-Touchdisplay bietet eine intuitive Bedienung und beinhaltet einen Inbetriebnahmeassistenten für eine zügige Einrichtung. Kompatibel mit den Inneneinheiten Daikin Altherma 4 H ECH2O, Daikin Altherma 4 H F und Daikin Altherma 4 H W. Hohe Betriebssicherheit und Leistungsfähigkeit mit Vorlauftemperaturen bis 70 °C bei -21 °C Außentemperatur sowie zuverlässiger Wärmepumpen-Warmwasserbereitung bis zu Umgebungslufttemperaturen von 40 °C. Ultra leise Ein herausragendes Merkmal der Daikin Altherma 4 H ist der sehr geringe Schallpegel. Das speziell entwickelte Lamellendesign des Außengittereinsatzes dient nicht nur der ansprechenden Optik, sondern reduziert gezielt Geräuschemissionen. Zusätzlich sorgt eine integrierte Schallschutzbox mit optimierter Isolation im Außengerät für weitere Dämpfung. Der einstellbare Low-Sound-Modus erlaubt eine zusätzliche Pegelreduktion für sensible Zeitfenster oder dicht bebaute Umgebungen. Nachts wird ein Schalldruckpegel von unter 35 dB(A) in zwei Metern Abstand erreicht, vergleichbar mit der Geräuschkulisse einer Bibliothek. Diese Kombination aus konstruktiven Maßnahmen und Betriebsmodus erhöht die akustische Effizienz und erweitert die Einsatzmöglichkeiten in lärmsensiblen Bereichen. • Leistungsstark Die Daikin Altherma 4 H W erreicht Vorlauftemperaturen von bis zu 75 °C und eignet sich damit für Fußbodenheizungen und Heizkörper Frostunempfindlichkeit bis -15 °C Höchstleistung durch optimalen Einsatz der Invertertechnologie: - Klimaschonendes Kältemittel R-290 - Ausgezeichnete saisonale Effizienz bei minimalen Betriebskosten Leistungsmodulierender Betrieb, Inverter-Technologie Comfort 365: Heizen / Kühlen Smart Grid Ready und (optionale) WLAN-Konnektivität • Einfache Installation Alle wesentlichen Hydraulikbauteile sind bereits werkseitig montiert Durch den neu gestalteten Aufbau des Geräts sind alle Servicearbeiten von der Vorderseite aus ausführbar. Modernes Design Das Außengerät wird einer Funktionsprüfung unterzogen und mit Kältemittel vorbefüllt ausgeliefert. Dadurch verkürzt sich die für die Installation benötigte Zeit • Einfache Inbetriebnahme Integriertes hochauflösendes Farbdisplay Mithilfe des Schnellassistenten kann das gesamte System in höchstens 9 einfachen Schritten in Betrieb genommen werden • Einfache Regelung Mit DAIKIN Onecta können Sie Ihr Gerät über Ihr Smartphone oder Tablet steuern. Mit der App können Sie Zeitpläne erstellen und Ihren Verbrauch verfolgen. Über die Daikin Onecta App kann die Temperatur im Haus jederzeit von überall auf Tagesbasis geregelt werden Mit dem Online Controller kann das Komfortniveau an individuelle Bedürfnisse angepasst und eine weitere Effizienzsteigerung erzielt werden Reduzierter Kältemittelbedarf Der neu entwickelte Microchannel-Wärmeaustauscher aus Aluminium reduziert den Kältemittelbedarf der Daikin Altherma 4 H deutlich. Die Füllmenge des natürlichen Kältemittels R-290 liegt bei etwa 1,3 Kilogramm und fällt damit sehr gering aus. Die effiziente Wärmeübertragung erhöht den Gesamtwirkungsgrad und unterstützt eine stabile, zuverlässige Betriebsweise über den gesamten Lastbereich. Benutzerfreundliche und intuitive Bedienung Die neue MMI-4-Regelung mit 5-Zoll-Touch-Display ist in der Inneneinheit integriert und garantiert ein optimales Nutzererlebnis dank der einfachen Benutzeroberfläche und dem Inbetriebnahmeassistenten. Im Menü lässt sich zwischen Endkunden- und Installateur-Ebene umschalten. Installateurfunktionen sind eindeutig gekennzeichnet und bieten erweiterte Parametrier- und Diagnosemöglichkeiten. Ein integrierter Inbetriebnahme-Assistent führt strukturiert durch die Einrichtung und verkürzt die Zeit bis zur Betriebsbereitschaft. Modernes Design Das elegante silberne Gehäuse mit schwarzem Frontgitter fügt sich harmonisch in moderne Architektur ein und wirkt dezent im Außenbereich. Speziell entwickelte, geschwungene Frontlamellen verbessern die Geräuschdämpfung und unterstreichen das stilvolle Erscheinungsbild. R-290 neu gedacht Da das Kältemittel R-290 sehr leicht entflammbar ist, hat Daikin wie auch schon bei anderen Geräten und Systemen für die Daikin Altherma 4 H spezielle Sicherheitsmaßnahmen konzipiert und in das Gerät integriert, die den gesamten Lebenszyklus der Wärmepumpe berücksichtigen. Bei der Außeneinheit sind das zum Beispiel: • ein integrierter Kältemittelbehälter mit geprüfter Stabilität für sicheren Anlagentransport und sichere Installation • ein eigens neu entwickelter, effektiver R-290 Gasabscheider • eine Gas-Leckage-Erkennung mit kombinierter Zwangslüftung • eine versiegelte Platinenbox in die kein R-290 Kältemittel eindringen kann sowie • bereits ab Werk eingebaute Frostschutzventile Kompatible, wandhängende oder bodenstehende Innengeräte sind mit zusätzlicher Gas?Leckage?Erkennung und eigenem Gasabscheider ausgestattet und erhöhen so die Systemsicherheit. Steckerfertig verbaute Elektronikmodule ermöglichen im Servicefall einen schnellen, einfachen Austausch. Mit der Altherma?4?Serie verfolgt Daikin das Ziel, Umweltauswirkungen über den gesamten Produktlebenszyklus zu reduzieren, energieeffiziente Systeme weiterzuentwickeln und Kältemittel mit niedrigem Treibhauspotenzial (GWP) einzusetzen.
Allgemeine Beschreibung Die Daikin Altherma 4 H 10 ist ein leistungsstarkes Luft-Wasser-Wärmepumpen-Außengerät in Monoblock-Ausführung, das für effizientes Heizen und Kühlen konzipiert ist. Mit einer Heizleistung von 9,11 kW bei A-7/W35 und der Verwendung des Kältemittels R290 bietet das System eine zukunftssichere Lösung für Neubauten, Kaskadenanwendungen oder als Hybridlösung in bestehenden Heizsystemen. Das kompakte Gehäuse ermöglicht eine flexible Aufstellung bei geringem Platzbedarf. Technische daten Heizleistung (A-7/W35): 9,11 kW Heizleistung max. (A7/W55): 9,5 kW Kühlleistung (min.–max.): 7,9 kW Vorlauftemperatur max.: 75 °C Kältemittel: R290 Kältemittel Füllmenge: 1 kg Schallleistungspegel Heizen: 47 dB(A) Schalldruckpegel Heizen (nominal): 32,8 dB(A) Schalldruckpegel Kühlen (nominal): 37,3 dB(A) Spannungsversorgung: 400 V / 50 Hz Betriebsbereich Heizen: -28 bis +24 °C Abmessungen (H x B x T): 1122 x 1330 x 600 mm Gewicht: 190 kg Anschluss Rohrleitung VL/RL: 1 1/4 Zoll AG Kompatibilität und Zubehör Die Wärmepumpe ist mit verschiedenen Inneneinheiten der Altherma 4 Serie kombinierbar und bietet durch den vollhermetischen Scrollverdichter eine hohe Zuverlässigkeit. Installation Die einfache Integration in Heizkonzepte sowie die intuitive Regelung unterstützen eine schnelle Inbetriebnahme und einen dauerhaft zuverlässigen Betrieb. Anwendung Die Daikin Altherma 4 H entzieht der Außenluft bis zu 80 % der benötigten Energie und deckt den verbleibenden Teil durch Elektroenergie ab. Diese Wärme kann für die Raumheizung und Warmwasserbereitung genutzt werden. Im Sommer kann der Prozess umgekehrt werden, um Ihr Zuhause zu kühlen. Weitere Informationen Kältemittel Typ: R290 mit extrem niedrigem Treibhauspotenzial (GWP = 0,02) Frostschutzventile: Ab Werk integriert zur Erhöhung der Betriebssicherheit Flüsterleiser Betrieb: Schalldruck von nur 34 dB(A) in 2 Metern Abstand
