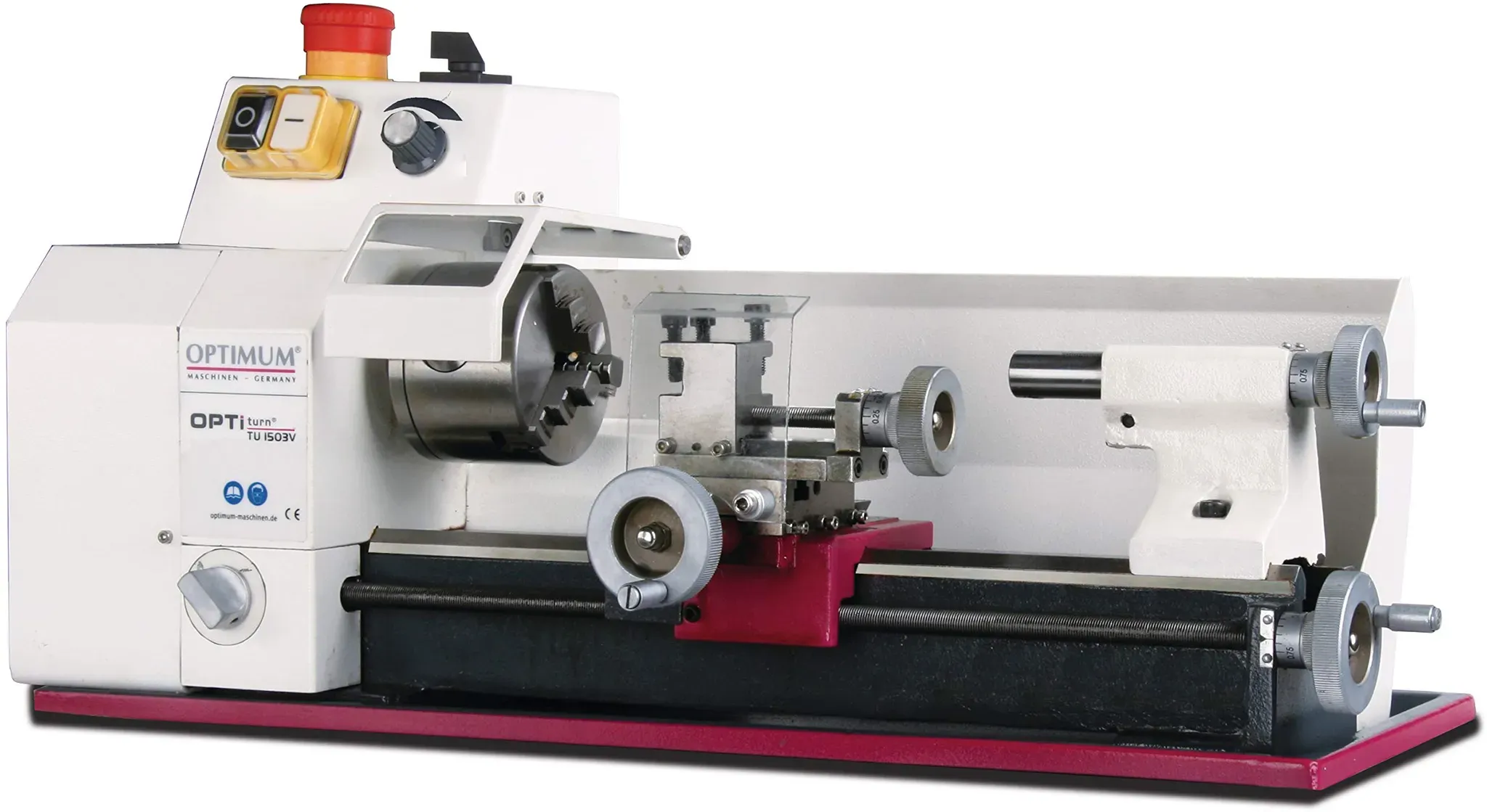

Optimum Drehmaschine TU 1503V

Post/DHL, GLS, Spedition

Gleichstrommotor Verripptes Prismenbett aus Grauguß, induktiv gehärtet und geschliffen Gehärtete und geschliffene Z-Achse Führungsbahn Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm Rundlaufgenauigkeit - Drehfutter max 0,05 mm Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen Längs-, Plan- und Oberschlitten Automatischer Längs-/Leitspindelantrieb Großer Gewindeschneidbereich durch Wechselzahnräder-Satz Dreibacken-Drehfutter im Standardlieferumfang Einfacher und schneller Drehzahlwechsel über Keilriemen Sicherheitsschalter in der Abdeckung Rechts-/Linkslauf im Bedienfeld schaltbar Drehfutterschutz mit Mikroschalter Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm Alle Führungen durch Keilleisten spielfrei nachstellbar</...

Andere

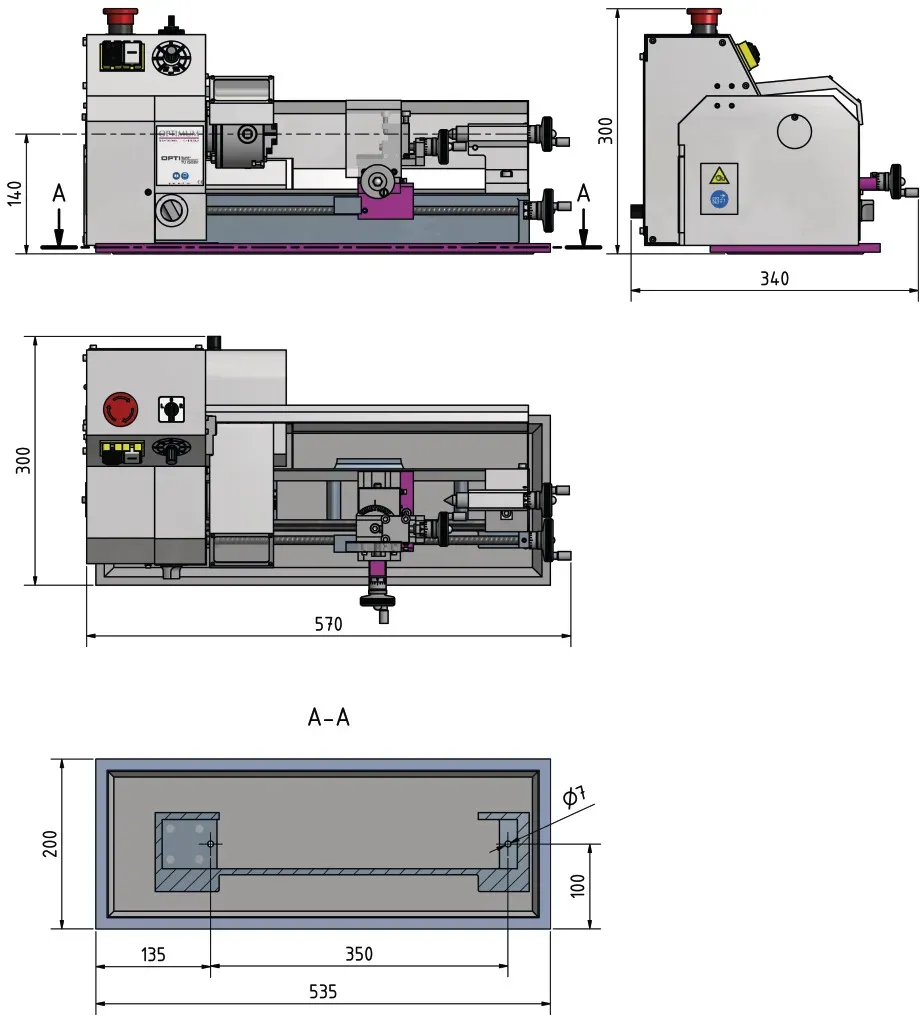

Allgemeine Beschreibung Die Optimum Drehmaschine TU 1503V ist eine hochpräzise Maschine, die mit einem Gleichstrommotor ausgestattet ist und über ein verripptes Prismenbett aus Grauguß verfügt. Die induktiv gehärteten und geschliffenen Führungsbahnen garantieren eine Rundlaufgenauigkeit der Spindelnase von besser als 0,015 mm. Diese Maschine eignet sich ideal für das Gewindeschneiden und automatisches Längsdrehen und bietet eine Vielzahl von Funktionen für anspruchsvolle Anwendungen. Technische daten Länge (Produkt): ca. 570 mm Breite/Tiefe (Produkt): ca. 340 mm Höhe (Produkt): ca. 300 mm Gewicht (Netto): ca. 23 kg Spitzenhöhe: 75 mm Spitzenweite: 265 mm Umlaufdurchmesser über Planschlitten: 70 mm Bettbreite: 70 mm Drehzahlbereich: 120 – 3000 min ̄1 Leistung Antriebsmotor: 0,45 kW Anschlussspannung: 230 V Netzfrequenz: 50 Hz Spindelaufnahme: zylindrisch Ø 22 mm Spindelbohrung/Stangendurchlass: Durchmesser 11 mm Spindelkonus: MK 1 Reitstockaufnahme: MK 1 gekürzt Reitstock Pinolenhub: 30 mm Steigung: Metrisch 0.5 - 1.5 mm/U Anzahl der Steigungen: Metrisch 8 Verfahrweg Oberschlitten: 40 mm Verfahrweg Planschlitten: 55 mm Verfahrweg Bettschlitten: 270 mm Vorschubbereich längs: 0.05 - 0.1 mm/U Anzahl der Vorschübe längs: 2 Kompatibilität und Zubehör Dreibacken-Drehfutter Ø 80 mm, zentrisch spannend Feste Zentrierspitze MK1 Spritzwand Spänewanne Wechselräder-Satz Zweifach-Stahlhalter Bedienwerkzeug Installation Die Installation der Optimum Drehmaschine TU 1503V sollte auf einer stabilen und ebenen Fläche erfolgen. Achten Sie darauf, dass alle elektrischen Anschlüsse gemäß den örtlichen Vorschriften vorgenommen werden. Eine detaillierte Anleitung zur Installation ist im Lieferumfang enthalten. Anwendung Die Optimum Drehmaschine TU 1503V eignet sich für folgende Anwendungen: Gewindeschneiden Automatisches Längsdrehen Längs-, Plan- und Oberschlittenbearbeitung Weitere Informationen Not-Halt-Schlagschalter Sicherheitsschalter in der Abdeckung Rechts-/Linkslauf im Bedienfeld schaltbar Alle Führungen durch Keilleisten spielfrei nachstellbar Niederspannungselektronik EMV-Filterklasse C1

International, Post/DHL, Andere, Versand nach CH, Versand nach A

Die Kleinstdrehmaschine mit elektronisch regelbarer Drehzahl und Gleichstrommotor. Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen Großer Gewindeschneidbereich durch Wechselzahnräder-Satz Technische Daten: LxBxH ca. 570 x 340 x 300 mm; ca. 23 kg; 230 V; 50 Hz Im Lieferumfang ist eine Drehmaschine inkl. Zubehör enthalten.

Post/DHL, GLS, Andere

Drehmaschine - OptimumOPTIturn - TU 1503VGleichstrommotorVerripptes Prismenbett aus Grauguß, induktiv gehärtet und geschliffenGehärtete und geschliffene Z-Achse Führungsbahnrte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mmRundlaufgenauigkeit - Drehfutter max 0,05 mmLeitspindel zum Gewindeschneiden oder automatischen LängsdrehenLängs-, Plan- und OberschlittenAutomatischer Längs-/LeitspindelantriebGroßer Gewindeschneidbereich durch Wechselzahnräder-SatzDreibacken-Drehfutter im StandardlieferumfangEinfacher und schneller Drehzahlwechsel über KeilriemenSicherheitsschalter in der AbdeckungRechts-/Linkslauf im Bedienfeld schaltbarDrehfutterschutz mit MikroschalterHandräder mit einstellbarer Feinskalierung 0,04 / 0,01 mmAlle Führungen durch Keilleisten spielfrei nachstellbarNot-Halt-SchlagschalterNiederspannungselektronikEMV-Filterklasse C1...
