Niedertemperatur Heizsystem · Wärmepumpen-Optimiert Wärmepumpen-Optimiert: Kermi x-flair Plan-K Flachheizkörper Der Wärmepumpen-Heizkörper im modernen Plan-Design. Der x-flair Plan-K vereint eine glatte, puristisch gestaltete Frontfläche mit integrierten Axiallüftern für maximale Effizienz bei Niedertemperaturbetrieb – die elegante Wahl für moderne Heizsysteme. 🌡️ Niedertemperatur Hohe Wärmeleistung bereits ab ca. 35–45 °C – perfekt für Wärmepumpen, Brennwert und Fernwärme. ❄️ Heizen & Kühlen Trockene Kühlung ohne Kondensat mit reversiblen Wärmepumpen möglich. ✨ Plan-Design Glatte, fugenlose Frontfläche. Zeitloses Design für moderne Wohnräume. Der x-flair Plan-K im Detail ✔ Plan-Design: Glatte, puristisch gestaltete Frontplatte ohne sichtbare Rillen. Übergreifende obere Abdeckung und geschlossene Seitenblenden für ein hochwertiges Erscheinungsbild. ✔ Wärmepumpen-optimierte Lüftertechnik: Integrierte Axiallüfter mit NTC10K-Fühler und 0–10 V DC Regeleinheit. Stufenlose, vollautomatische Drehzahlregelung – steckerfertig verdrahtet. ✔ Heizen und Kühlen ohne Kondensat: Trockene Kühlung mit reversiblen Wärmepumpen möglich. Kermi x-flair Thermostatkopf (Art.-Nr.: ZV02730001) für Kühlfunktion zwingend erforderlich. Technische Details & Betriebsdaten Dieser Heizkörper ist in verschiedenen Ausführungen wählbar und wird stecker- und montagefertig geliefert: Verfügbare Größen & Typen Abhängig von der gewählten Variante Wasseranschlüsse G 1⁄2"" Innengewinde seitlich Stromanschluss / Steuerung 230 V (Netzteil 24 V), stufenlose 0–10 V DC Regelung (Schutzart IP20) Max. Betriebstemperatur 65 °C (Niedertemperatur / Wärmepumpe) Max. Betriebsdruck 10 bar Design Plan – glatte Frontfläche Lackierung Weiß RAL 9016 seidenglanz Lieferumfang Inkl. VDI 6036 Bohrkonsolen, Lüftereinheit, X2-Set Häufig gestellte Fragen (FAQ) Wie funktioniert die Kühlfunktion? Der x-flair unterstützt die trockene Kühlung (ohne Kondensat) in Verbindung mit reversiblen Wärmepumpen. Zur Nutzung der Kühlfunktion ist zwingend der spezielle Kermi x-flair Thermostatkopf (Artikel-Nr.: ZV02730001) erforderlich. Die Taupunktüberwachung muss bauseits erfolgen. Muss ich die Lüfter manuell einstellen? Nein. Die integrierte, elektronische Regeleinheit und die Temperaturfühler (NTC10K) arbeiten vollautomatisch. Das System erkennt den Wärmebedarf und steuert die Drehzahl der Axiallüfter völlig selbstständig zwischen statischer Leistung und maximaler Leistung. Ist dieser Heizkörper für Wärmepumpen geeignet? Ja. Der Kermi x-flair ist speziell für Wärmepumpen und Niedertemperatur-Heizsysteme optimiert. Er erreicht bereits bei Vorlauftemperaturen ab ca. 35–45 °C hohe Wärmeleistungen dank der integrierten Axiallüfter. Ist der Heizkörper auch in anderen Farben erhältlich? Die Serienfarbe ist Weiß RAL 9016 seidenglanz. Gegen Aufpreis ist das Kermi Heizkörper-Farbkonzept mit weiteren Farben erhältlich. Welche Normen und Zertifizierungen gelten? Wärmeleistungen nach DIN EN 442, Kühlleistungen nach DIN EN 16430. ISO 9001:2015, ISO 14001:2015, ISO 50001:2018. EPD vorhanden, registriert im DGNB Navigator.

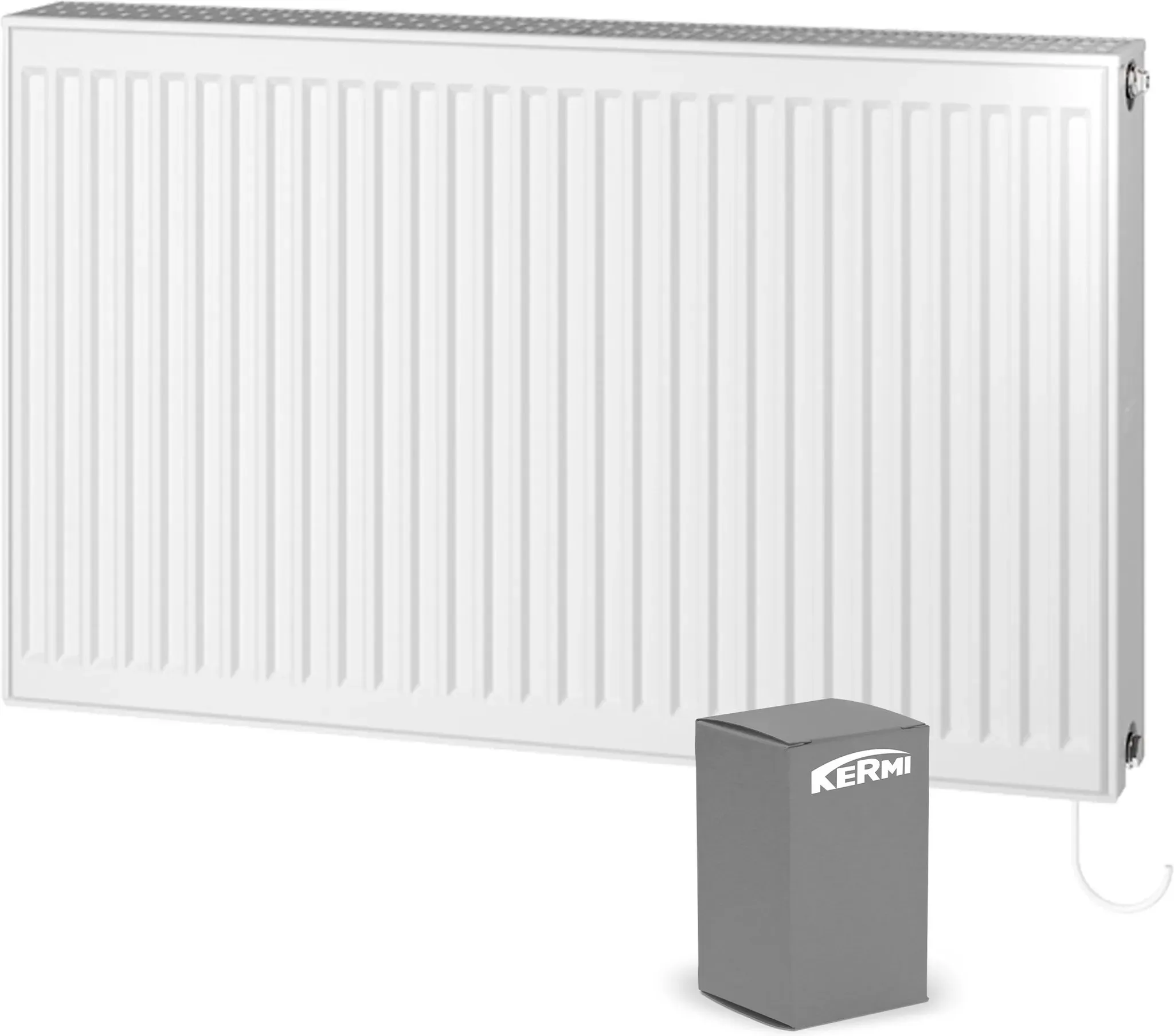

Kermi Wärmepumpenheizkörper, Niedertemperaturheizkörper, x-flair Profil-K, Typ 22, 600 x 1000 mm (H x L), weiß, mit serieller Durchströmung Lieferumfang / je nach Auswahl: • Kermi Wärmepumpenheizkörper x-flair Profil-K, Typ 22, 600x800 mm (HxL) - Mit profilierter Front und serieller Durchströmung • Kermi Befestigungs-Set • Auswahl Anschlusszubehör: a.) Oventrop Heizkörperverschraubung Eckform: - Thermostatventil Baureihe AV 9 M 30 x 1,5, PN 10, Eck DN 15 - Heizkörperverschraubung Combi 3 PN 10, Messing vernickelt, Eck DN 15, 1/2" b.) Oventrop Heizkörperverschraubung Durchgangsform: - Thermostatventil Baureihe AV 9 M 30 x 1,5, PN 10, DG DN 15 - Heizkörperverschraubung Combi 3 PN 10, Messing vernickelt, DG DN 15, 1/2" c.) Oventrop Paket Thermostatkopf und Heizkörperverschraubung Eckform: - Thermostat vindo TH mit Flüssig-Fühler weiß - Thermostatventil Baureihe AV 9 M 30 x 1,5, PN 10, Eck DN 15 - Heizkörperverschraubung Combi 3 PN 10, Messing vernickelt, Eck DN 15, 1/2" d.) Oventrop Paket Thermostatkopf und Heizkörperverschraubung Durchgangsform: - Thermostat vindo TH mit Flüssig-Fühler weiß - Thermostatventil Baureihe AV 9 M 30 x 1,5, PN 10, DG DN 15 - Heizkörperverschraubung Combi 3 PN 10, Messing vernickelt, DG DN 15, 1/2" Erhältliche Kermi Heizkörper Typen / Stärken: • Kermi Heizkörper Typ 22, Heizkörperdicke (Tiefe): 102 mm • Kermi Heizkörper Typ 33, Heizkörperdicke (Tiefe): 157 mm Verfügbare Kermi Heizkörper Längen in mm: 405, 505, 605, 705, 805, 905, 1005, 1105, 1205, 1305, 1405, 1605, 1805, 2005 Erhältliche Kermi Heizkörper Bauhöhen (BH) in mm: • BH 400 mm • BH 500 mm • BH 600 mm • BH 900 mm Allgemeine Produktbeschreibung Kermi x-flair® Wärmepumpenheizkörper x-flair ist der ideale Heizkörper für niedrige Vorlauftemperaturen: Durch die Kombination der x2-Technologie mit Axiallüftern erwärmt sich der Niedertemperaturheizkörper schnell und verteilt die Wärme effektiv im Raum. Altbau-Sanierung mit Wärmepumpe: Der Heizkörper für die Wärmepumpe kann an die bereits vorhandenen Leitungen angeschlossen werden. Er nutzt die geringe Vorlauftemperatur der Wärmepumpe optimal aus, erwärmt sich effizient und verteilt Wärme schnell. Eine Fußbodenheizung ist deshalb nicht zwingend notwendig. Neubau mit Wärmepumpe: Soll es im Kinderzimmer, Arbeitszimmer oder Wirtschaftsraum nur zu bestimmten Zeiten schnell warm sein? Auch dann ist x-flair der optimale Heizkörper. Eine Fußbodenheizung würde hier zu langsam reagieren. Produktmerkmale Der Kermi x-Flair Wärmepumpenheizkörper ist ein innovatives Heizsystem, das speziell für den effizienten Betrieb mit allen Niedertemperatur-Wärmeerzeugern entwickelt wurde. Das Gerät funktioniert wie ein herkömmlicher Flachheizkörper, wobei sich die integrierten Lüfter automatisch je nach Heizbedarf ein- und ausschalten. Durch schalloptimierte Axiallüfter und eine federnde Lagerung wird die Geräuschentwicklung auf ein Minimum reduziert. Ein besonderer Vorteil liegt in der deutlichen Absenkung der Systemtemperatur, wodurch ein hocheffizienter Betrieb mit Wärmepumpen und Brennwertgeräten ermöglicht wird. Der x-Flair lässt sich nahtlos mit allen therm-x2 Heizkörpern kombinieren, ohne dass optische Unterschiede entstehen. Die integrierte x2 Technologie sorgt dabei für maximale Strahlungsleistung und optimiert so die Wärmeabgabe. • Für den Betrieb mit allen Wärmeerzeugern im Niedertemperaturbereich geeignet • Wird wie ein herkömmlicher Flachheizkörper bedient, die Lüfter schalten sich automatisch nach Bedarf an bzw. aus • Schall optimierte Axiallüfter und federnde Lagerung reduzieren Geräusche auf ein Minimum • Deutliche Absenkung der Systemtemperatur möglich, dadurch hocheffizienter Betrieb mit Wärmepumpen und Brennwertgeräten • Kombination von x-flair mit allen therm-x2 Heizkörpern ohne optische Unterschiede • Maximum an Strahlungsleistung durch integrierte x2 Technologie Ausführungen x-flair Wärmepumpenheizkörper gibt es in den Varianten Profil, Plan und Line. Damit passt er optisch zu den therm-x2 Heizkörpern. Es gibt ihn in den gängigen DIN-Anschlussmaßen für Heizkörper 500 mm und 900 mm und in den Ausführungen V und Vplus. Dadurch ist in der Sanierung ein schmutzfreier Tausch ohne Veränderung der Anschlüsse und der Wandbefestigungen möglich. Die Installation ist einfach und effizient. x-flair Profil Mit profilierter Optik in den Ausführungen: • x-flair Profil-K / Austausch • x-flair Profil-V • x-flair Profil-Vplus x-flair Plan Mit planer Oberfläche in den Ausführungen: • x-flair Plan-K / Austausch • x-flair Plan-V • x-flair Plan-Vplus x-flair Line Mit fein profilierter Front in den Ausführungen: • x-flair Line-K / Austausch • x-flair Line-V • x-flair Line-Vplus Heizkörperbefestigungen Bei der Montage von Heizkörpern sind die vom Hersteller mitgelieferten bzw. empfohlenen Befestigungen in entsprechend empfohlener Anzahl zu verwenden. Damit wird gewährleistet, dass Befestigungen und Heizkörper aufeinander abgestimmt und für die bestimmungsgemäße Verwendung geeignet sind. Bei der Montage der Befestigung an der Wand sind Material und Aufbau der Wand vor Ort zu überprüfen und zu berücksichtigen sowie geeignetes Montagezubehör (wie z.B. Schrauben und Dübel) zu verwenden. Die entsprechenden Regeln der Technik sind einzuhalten und die möglichen Belastungen des Heizkörpers nach erfolgter Montage zu prüfen und zu dokumentieren.
KERMI x-flair Profil-Kompaktheizkörper (Niedertemperatur-Heizkörper mit der Option der Kühlung ohne Kondensat) aus Stahlblech gem. DIN EN 442. Serielle Durchströmung der Platten. Sickenteilung 33 1/3 mm. Übergreifende obere Abdeckung und geschlossene seitliche Blenden. Inkl. fertiginstallierter Axiallüftereinheit, stufenlose Drehzahlsteuerung mit 0-10 V DC Steuersignal. Inkl. integrierten NTC10K-Fühlerelementen Inkl. Regeleinheit für besonders energieeffizienten, vollautomatischen Betrieb Alle Komponenten anschlussfertig verdrahtet, steckerfertig. Inkl. auf System abgeglichenes Bohrkonsolen-Set, welches die Anforderungsklasse 2 gemäß der Richtlinie VDI 6036 erfüllt, und zusätzliches X2-Set (inkl. Entlüftungsstopfen), Blindstopfen werksseitig eingeschraubt. Montagefertig in baustellengerechter Schutzverpackung. Die Bauausführung entspricht den Anforderungen der GUV. Serienfarbe weiß (RAL 9016), gegen Aufpreis Kermi Heizkörper-Farbkonzept möglich. Gegen Aufpreis Korrosionsschutzbeschichtung für den Einsatz im Sprühbereich 1 und 2 nach DIN 55900-2. Anschlüsse: 4 × G 1/2' Innengewinde Lackierung: Zweischichtlackierung gem. DIN 55900, Grundierung (ETL), Pulverbeschichtung (EPS), emissionsfrei auch im Heizbetrieb. Betriebsdruck: max. 10 bar Medium: Warmwasser bis max. 55GradC Wärmeleistungen in Anlehnung an DIN EN 442 ermittelt. Kühlleistungen nach DIN EN 16430 ermittelt. Schallangaben nach DIN EN ISO 3744. Typen: 22 und 33 Bauhöhen: 400, 500, 554, 600, 900, 954 mm Baulängen: 400 bis 2000 mm (Es gilt das Portfolio der jeweils gültigen Preisliste.) Befestigung: Befestigungslaschen Schutzart: IP20 Elektrische Schutzklasse: 2 Anschlussspannung: 230V, Netzteil 24V Vollautomatische elektronische Regelung zwischen statischer Wärmeleistung, Auslegungswärmeleistung und max. Wärmeleistung. (Auslegungswärmeleistung entspricht 75% der max. Zulässigen Drehzahl der Axiallüfter und max. Wärmeleistung entspricht 100% der max. zulässigen Drehzahl der Axiallüfter) Heizkörperregelung mittels Thermostatkopf (P-Regler), zur Nutzung der Kühlfunktion ohne Kondensat ist der Kermi x-flair Thermostatkopf (Artikel-Nummer: ZV02730001) zwingend erforderlich. Die Taupunktüberwachung ist bauseits am Kälteerzeuger oder der Verteilung vorzusehen. QS-System zertifiziert nach DIN EN ISO 9001:2015. Umweltmanagementsystem nach DIN EN ISO 14001:2015. Energiemanagementsystem nach ISO 50001:2018 Geeignet für Warmwasserheizungsanlagen nach DIN 18380 und Wasserqualität nach VDI 2035 und ÖNORM H5195.Serie / Kollektion: x-flair Profil-KModell: FK02LMaterial: StahlTyp: FlachheizkörperFüllvolumen: 9,115 lBetriebsdruck (max.): 10 bar45/35/20: 725 WAbmessungen:Breite: 1000 mmHöhe: 600 mmTiefe: 100 mmSondergröße: 100 × 60 cm mmLieferumfangKermi Wärmepumpen-Design-Flachheizkörper „x-flair Profil-K“ 100 × 60 cm in Weiß (RAL 9016)
