Buderus Heizkörper Ventil Kompakt VC-Profil.2 Typ 21 500x900 mm (H x L) inklusive Wandbefestigung Lieferumfang / je nach Auswahl: • Buderus Logatrend Flachheizkörper VC-Profil.2 - Buderus Heizkörper in Ventil-Kompaktausführung mit bereits integriertem Ventil, Blind- und Entlüftungsstopfen. Vorherige Bezeichnung Buderus Logatrend VK-Profil • Buderus FMS Schnellkonsole (Fertigwand, Mehrreihig) - Wandabstand 35 mm - Bestehend aus 2 Schnellkonsolen, Dübeln und Schrauben - Für AK1 und 2 nach VDI6036 • Je nach Auswahl: a.) Buderus Heizkörperverschraubung Eckform: - Zweirohr-Hahnblock HB E3/4x3/4, 3/4"x3/4", weichdichtend, 10 bar, 120 °C, ohne Voreinstellung, Absperrung b.) Buderus Heizkörperverschraubung Durchgangsform: - Zweirohr-Hahnblock D E3/4x3/4, 3/4"x3/4", weichdichtend, 10 bar, 120 °C, ohne Voreinstellung, Absperrung c.) Buderus Paket Thermostatkopf und Heizkörperverschraubung Eckform: - Thermostatkopf BD1, Festfühler, mit Nullstellung - Zweirohr-Hahnblock HB E3/4x3/4, 3/4"x3/4", weichdichtend, 10 bar, 120 °C, ohne Voreinstellung, Absperrung d.) Buderus Paket Thermostatkopf und Heizkörperverschraubung Durchgangsform: - Thermostatkopf BD1, Festfühler, mit Nullstellung - Zweirohr-Hahnblock D E3/4x3/4, 3/4"x3/4", weichdichtend, 10 bar, 120 °C, ohne Voreinstellung, Absperrung Buderus Heizkörper Grundtypen: Erhältliche Buderus Heizkörper Typen / Stärken: 1) Buderus Thermostatkopf optional wählbar • Buderus Typ 10 / 11, Heizkörperdicke (Tiefe): 62 mm • Buderus Typ 20 / 21, Heizkörperdicke (Tiefe): 66 mm • Buderus Typ 22, Heizkörperdicke (Tiefe): 102 mm • Buderus Typ 30 / 33, Heizkörperdicke (Tiefe): 157 mm Verfügbare Buderus Heizkörper Längen in mm: 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 Erhältliche Buderus Heizkörper Bauhöhen (BH) in mm: • BH 300 mm • BH 400 mm • BH 500 mm • BH 600 mm • BH 900 mm Allgemeine Produktbeschreibung Buderus Logatrend Flachheizkörper Die neue Generation der Buderus Logatrend Flachheizkörper vereint modernes Design mit höchster Funktionalität und Effizienz. Mit einem stabilen Abdeckgitter und dem markanten Chrom-Logo setzt Buderus neue Maßstäbe im Bereich der Heizkörpertechnologie. Die optimierte Austauschbarkeit zu alten Baureihen durch marktüblichen Nabenabstand sowie zuverlässige Lieferzeiten machen die Installation besonders komfortabel. Zudem setzt Buderus auf Nachhaltigkeit durch eine umweltfreundliche Verpackung ohne EPS und mit verbessertem Eckenschutz. Vielfältige Baureihen für jeden Bedarf Das Logatrend-Sortiment bietet eine breite Auswahl an Baureihen, die für unterschiedliche Einbausituationen konzipiert sind: • Logatrend C (Kompakt): Flachheizkörper mit seitlichen Anschlüssen für flexible Montage • Logatrend VC (Ventil-Kompakt): Mit integrierter Ventilgarnitur links oder rechts • Logatrend VCM (Ventil-Kompakt mit Mittenanschluss): Ventilgarnitur mittig positioniert • Logatrend CV (Kompakt-Vertikal): Vertikale Bauweise mit Anschlüssen unten seitlich und mittig • Logatrend A (Austausch): Speziell für den Austausch alter DIN-Radiatoren mit passenden Anschlussmaßen Design-Varianten: Profil.2 und Plan.2 Jede Baureihe ist in zwei Design-Ausführungen erhältlich. Die Profil.2-Variante bietet eine klassische, profilierte Optik mit hoher Funktionalität, während die Plan.2-Ausführung für gehobene Ansprüche in Bezug auf Design und Ästhetik entwickelt wurde. Die Plan-Designheizkörper überzeugen durch folgende Merkmale: • Brillante Glattlackierung der Vorderwand in flachem Design • Formschöne, elegante Verkleidung in abgerundetem Stil • Vollkommene, harmonische Integration des Abdeckgitters Heizkörper-Typen und Bauformen Die Logatrend Flachheizkörper sind in verschiedenen Bautypen verfügbar, die sich in der Anzahl der Heizplatten und Konvektionsbleche unterscheiden. Das Sortiment umfasst die Typen 10, 11, 20, 21, 22, 30 und 33, wobei die erste Ziffer die Anzahl der Heizplatten und die zweite Ziffer die Anzahl der Konvektionsbleche angibt. Die Auswahl des passenden Typs richtet sich nach dem individuellen Wärmebedarf und den räumlichen Gegebenheiten. Logatrend C-Profil.2 und C-Plan.2 Die Kompakt-Baureihe zeichnet sich durch ihre individuelle Montageflexibilität aus. Mit vier seitlichen Anschlüssen G 1⁄2" können die Heizkörper optimal an die jeweilige Einbausituation angepasst werden. • Hochwertige Lackierung in Verkehrsweiß (RAL 9016) als Einbrenn-Pulverlackierung mit hoher Kratz- und Schlagfestigkeit • Serienmäßig mit montagefreundlichem Buderus Befestigungssystem sowie Blind- und Entlüftungsstopfen • Marktüblicher Nabenabstand (Bauhöhe minus 54 mm) für problemlose Installation Logatrend VC- und VCM-Profil.2 sowie VC- und VCM-Plan.2 Die Ventil-Kompakt-Varianten überzeugen durch ihre integrierte, energiesparende 1K-Ventiltechnik, die eine präzise Temperaturregelung ermöglicht. Die leichte Montage erfolgt über einen G 3⁄4"-Rohranschluss von unten, während Blind- und Entlüftungsstopfen bereits werkseitig montiert sind. Ein besonderes Highlight: Mehrlagige Heizkörper der Typen 21, 22 und 33 sind einfach drehbar, was Anschlussprobleme elegant löst und maximale Flexibilität bei der Installation bietet. Das Befestigungssystem ist selbstverständlich im Lieferumfang enthalten. Logatrend CV-Profil und CV-Plan Die Kompakt-Vertikal-Baureihe ist optimal für kleinere Räume, enge Flure oder Räume mit bodentiefen Fenstern konzipiert. Mit sechs Bauhöhen von 1.400 bis 2.400 mm bieten diese Heizkörper eine platz- und kostensparende Lösung mit hoher Wärmeleistung. • Sechs Anschlussmöglichkeiten G 1⁄2": vier Anschlüsse oben/unten jeweils rechts/links sowie zwei Anschlüsse am Mittenanschluss unten • Serienmäßig mit unterem Mittenanschluss sowie vier konventionellen Anschlüssen • CV-Plan-Variante für gehobene Ansprüche in Bezug auf Design und Ästhetik • Lieferung inklusive Befestigungssystem, Blind- und Entlüftungsstopfen Austauschheizkörper Logatrend A-Profil.2 und A-Plan.2 Die Austauschheizkörper der A-Reihe sind speziell für den schnellen und unkomplizierten Austausch alter Stahl- und Gussradiatoren nach DIN 4703 entwickelt worden. Mit passenden Nabenabständen, insbesondere der Höhe 554 mm mit Nabenabstand 500 mm, ermöglichen sie einen Austausch ohne aufwendige Umbauarbeiten. Verfügbar sind die Typen 21, 22 und 33, die eine moderne Alternative zu veralteten Heizsystemen darstellen. Für weitere Nabenabstände stehen Adapterlösungen im Zubehör zur Verfügung. Hygiene-Heizkörper für sensible Bereiche Buderus bietet spezielle Lösungen für hygienisch sensible Bereiche wie Krankenhäuser und Pflegeeinrichtungen. Bei allen profilierten Flachheizkörpern ist das Abdeckgitter serienmäßig für Reinigungszwecke einfach demontierbar. Für noch höhere hygienische Anforderungen stehen die Bautypen 10, 20 und 30 zur Verfügung: • Ohne Konvektionsbleche, ohne Seitenteile und ohne Abdeckgitter • Ausgezeichnet mit Hygiene-Gutachten • In Profil- und Plan-Ausführung erhältlich • Alle Hygieneheizkörper können mit Laschen ausgestattet werden • Profil-Hygieneheizkörper sind mit werksseitig montierbaren Seitenteilen und Verkleidung lieferbar Die innovative Buderus 1K-Ventiltechnik Die Buderus 1K-Ventiltechnik ist seit über 20 Jahren millionenfach bewährt und bietet höchste Effizienz durch raffinierte Konstruktion. Das sehr gute Regelverhalten mit einer geringen Regelabweichung von maximal 1 Kelvin über den gesamten Auslegungsbereich sorgt für präzise Temperaturkontrolle. Je nach Heizkörperleistung kommen zwei verschiedene Ventile zum Einsatz: • Feinregulierventil U für kleine Volumenströme • Standardventil N für größere Volumenströme Der entscheidende Vorteil: Die Buderus 1K-Ventile schließen hochpräzise bei Überschreitung der Wunschtemperatur um höchstens 1°C, während herkömmliche 2K-Ventile dann noch zu 50% geöffnet sind und somit Energie verschwenden. Hydraulischer Abgleich - werksseitig voreingestellt Die Ventilheizkörper von Buderus sind werkseitig optimal auf die jeweilige Heizkörpergröße voreingestellt. Für Kleinanlagen ist somit bauseitig kein zusätzlicher Aufwand mehr nötig - die Ventilheizkörper werden inklusive hydraulischem Abgleich geliefert. Eine leichte Nachregulierung ist durch die außen liegende Einstellskala (kv-Wert) ohne Werkzeug möglich, was maximale Flexibilität bei der Feinabstimmung bietet. Das Buderus Befestigungssystem BMSplus.2 Das optimierte Befestigungssystem BMSplus.2 ist bei allen Logatrend Flachheizkörpern serienmäßig im Lieferumfang enthalten und überzeugt durch seine durchdachte Konstruktion. • Nahezu unsichtbare Befestigung • Mehrlagige Profil-Heizkörper (Typ 21, 22, 33) einfach drehbar ohne Laschen • Abdeckgitter auch am montierten Heizkörper demontierbar • Verschiebbarer Adapter für hohe Montagefreiheit • Hohe Tragkraft bis zu AK3 mit Verschiebesicherung nach VDI6036 • Automatische Aushebesicherung • Verstellbare Konsole zum Ausgleich schiefer Wände • Hochwertige Schrauben und Dübel mit Verdrehsicherung • Klicksystem für einfache Installation • Unterschiedliche Abstände möglich für erhöhte Flexibilität im Sanierungsfall Rohwandmontage-Lösungen Für die Rohwandmontage bietet Buderus unkomplizierte Adapterlösungen, die optional bestellt werden können. Die Rohwand Adapter-Sets FMS/FEX ermöglichen die Befestigung mit den serienmäßig mitgelieferten Konsolen und robusten Bohrdübeln. Alternativ stehen die Rohwand Adapter-Sets FMS/FEX easy zur Verfügung, die eine leichte Rohwand-Befestigung mit den mitgelieferten Konsolen und Überbrückungsklötzen ermöglichen. Technische Merkmale und Qualität Die Logatrend Flachheizkörper erfüllen höchste Qualitätsstandards und sind TÜV-zertifiziert nach DIN ISO 9001 sowie geprüft nach EN 442. Sie tragen das RAL-Gütezeichen und erfüllen die BAGUV-Richtlinien. • Hochwertige KTL-Lackierung in der Standardfarbe RAL 9016 (Verkehrsweiß) • Fünf Bauhöhen bei den Baureihen C, VC und VCM • Sechs Bauhöhen bei der CV-Baureihe (1.400 - 2.400 mm) • 15 Standard-Baulängen bei C, VC und VCM • Sechs Baulängen bei CV • Nahezu gleichbleibender Wandabstand gegenüber der Vorgängerversion Vorteile im Überblick Die neue Generation der Buderus Logatrend Flachheizkörper bietet eine große Auswahl an Flachheizkörpern in Kompakt-, Vertikal-, Ventil- und Mittenanschluss-Bauweise, jeweils in profilierter und planer Ausführung. Spezielle Austauschlösungen für DIN-Radiatoren ermöglichen eine schnelle Modernisierung bestehender Anlagen. • Bis zu 11% Energieeinsparung durch innovative 1K-Einbauventiltechnik mit Ventil-Voreinstellung • Hohe Wärmeleistung bei kompakter Bauweise • Optimiertes BMSplus.2-Befestigungssystem im Lieferumfang enthalten • Effiziente Logistik für schnelle Lieferungen bei umfangreichem Sortiment • Alles aus einer Hand zu marktgerechten Preisen • Nachhaltige Verpackung ohne EPS mit verbessertem Eckenschutz
Buderus VC-Profil.2 Logatrend Flachheizkörper – profilierter Ventilheizkörper mit integrierter Ventilgarnitur und robuster Optik Der Buderus VC-Profil.2 ist ein hochwertiger, profilierter Flachheizkörper aus kaltgewalztem Stahlblech nach EN 442 und verbindet klassische Heizkörperoptik mit moderner, integrierter Ventiltechnik. Seine stabile, vertikale Profilierung mit 33 1/3 mm Sickenteilung sorgt für ein traditionelles, zugleich formstabiles Erscheinungsbild und unterstützt eine effektive Wärmeverteilung. Die Ventilkompaktausführung mit integrierter Ventilgarnitur ermöglicht eine besonders saubere Installationsoptik und eine effiziente Wärmeübergabe. Damit ist der VC-Profil.2 ideal geeignet für Wohnräume, Modernisierungen, öffentliche Gebäude und den Objektbereich. Strapazierfähige Verkleidung & langlebiger Oberflächenschutz Der Heizkörper ist mit stabilen Seitenteilen sowie einem demontierbaren Abdeckgitter ausgestattet und verfügt über eine hochwertige Oberflächenbeschichtung nach DIN 55900: Entfettung & Phosphatierung KTL-Tauchgrundierung (mit Ausnahme von Seitenteilen und Abdeckgitter) robuste Einbrenn-Pulverlackierung elegante, langlebige Oberfläche in RAL 9016 Verkehrsweiß Diese Beschichtung gewährleistet hohen Korrosionsschutz, hervorragende Schlag- und Kratzfestigkeit und emissionsfreien Heizbetrieb. Die Qualität des Heizkörpers ist durch das RAL-Gütezeichen RAL-RG 618 bestätigt, mit kontinuierlicher Fertigungsüberwachung nach EN ISO 9001. Optimierte Ventiltechnik Der Buderus VC-Profil.2 ist mit einem werkseitig integrierten Einbauventil ausgestattet, inklusive: voreingestelltem kv-Wert, abgestimmt auf die spezifische Leistungsgröße vormontiertem Blindstopfen vormontiertem Entlüftungsstopfen Diese werkseitige Vorkonfiguration unterstützt optimal den hydraulischen Abgleich und bietet: Auslegungs-Proportional-Abweichung < 1 K deutlich verbessertes Regelverhalten im Vergleich zu Standardventilen bis zu 5 % Energieeinsparung gemäß DIN V 4701-10 Ein Thermostatkopf lässt sich schnell und komfortabel per Klemmanschluss montieren. Für Einrohrsysteme ist der Heizkörper mit einer optionalen Einrohr-Bypass-Armatur kombinierbar. Montagefreundlich & flexibel einsetzbar Der Heizkörper verfügt über 2 untere G 3/4-Außengewinde nach DIN V 3838, Rechtsausführung und eine praktische Ventilkompaktausführung. Im Lieferumfang enthalten: Buderus FMS.2 Montagesystem (Schnellkonsolen, Schrauben, Dübel) erfüllt VDI 6036 – Anforderungsklassen 1, 2 und 3 Die transportsichere Verpackung (Schrumpffolie, Kartonage, Kantenschutz) erleichtert Lagerung und Montage auf der Baustelle.
Die Lieferzeit beträgt 7 - 10 Werktage
Jetzt Bestellen! Bereits über 800.000 Glückliche Kunden!

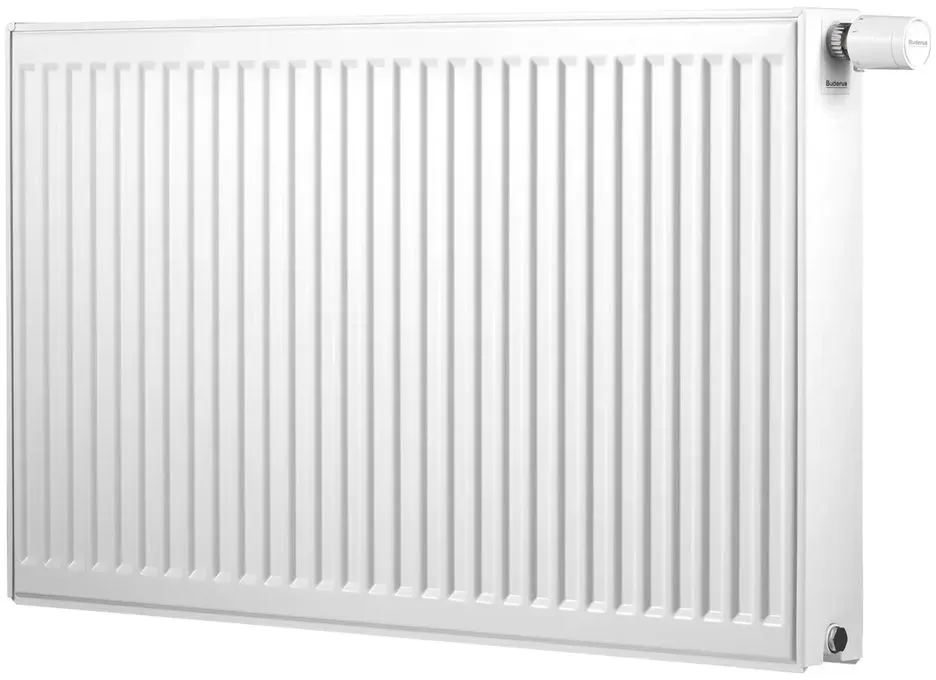

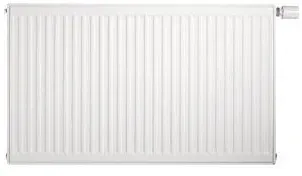

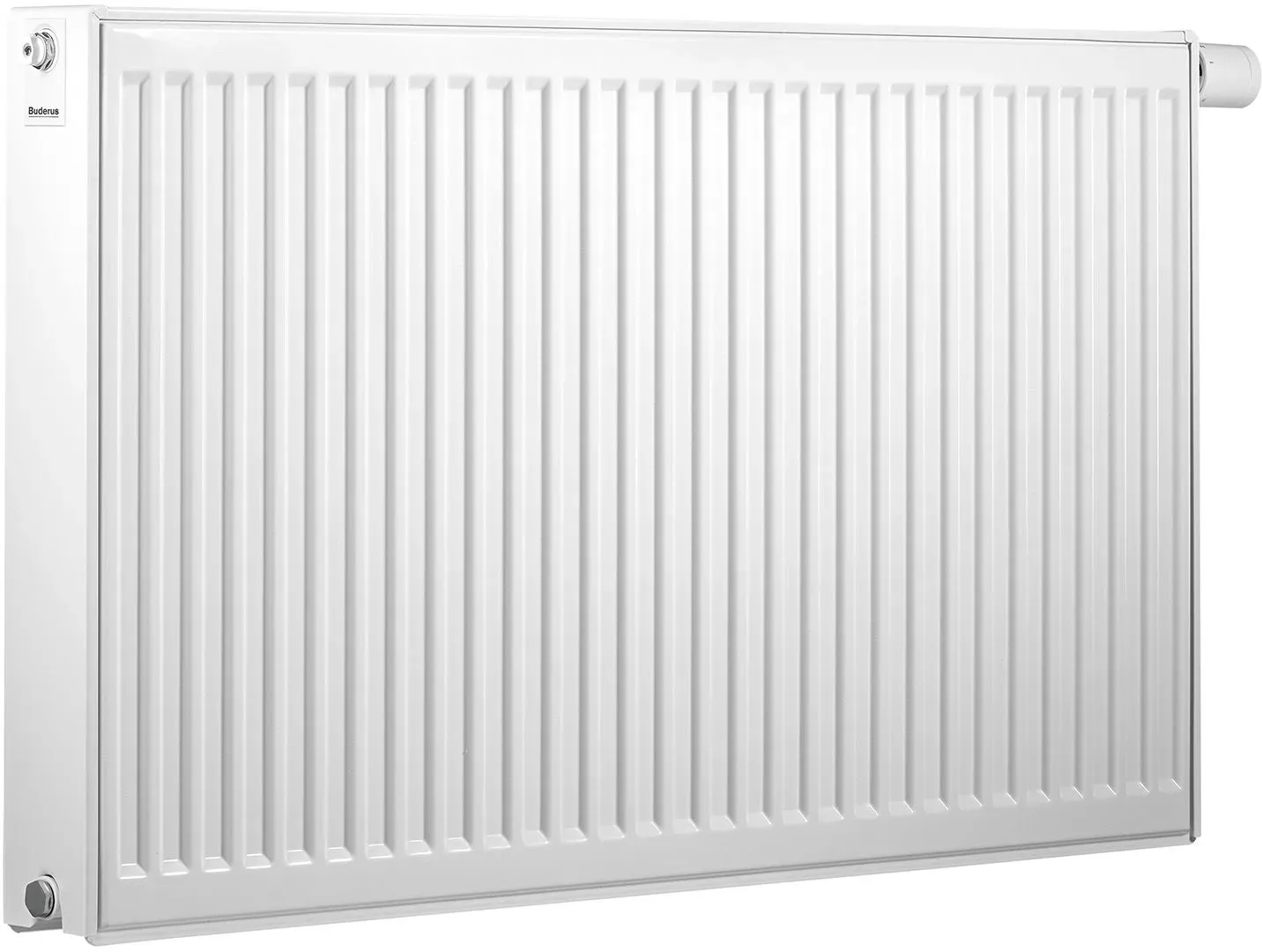

Buderus VC-Profil.2 Typ 21 Logatrend Flachheizkörper 500x66x900mm, FMS, Anschluss rechts, 1005W bei 75/65/20 Grad C Der Buderus VC-Profil.2 Typ 21 Logatrend Flachheizkörper mit den Maßen 500x66x900mm ist eine effiziente und zuverlässige Lösung für die Raumbeheizung. Dieser profilierte Flachheizkörper in Ventilkompaktausführung bietet eine Wärmeleistung von 1005 W bei 75/65/20 Grad C und verfügt über eine integrierte, rechts angeordnete Ventilgarnitur für den Zweirohrbetrieb. Das Buderus-Montagesystem-Set FMS.2 für die Wandmontage ist im Lieferumfang enthalten. Wie ist der Buderus VC-Profil.2 konstruiert? Der Buderus VC-Profil.2 Logatrend Flachheizkörper besteht aus kaltgewalztem Stahlblech nach EN 442 und zeichnet sich durch eine stabile, vertikale Profilierung mit einer Sickenteilung von 33 1/3 mm aus. Die Verkleidung ist in Ventilkompaktausführung gehalten und umfasst Seitenteile sowie ein demontierbares Abdeckgitter. Ein Einbauventil, Blind- und Entlüftungsstopfen sind werkseitig integriert. Der Qualitätsstandard ist durch die Registrierung nach RAL-Gütezeichen RAL-RG 618 bestätigt. Welche Anschluss- und Montagemöglichkeiten bietet der Heizkörper? Der Heizkörper ist für den Zweirohrbetrieb konzipiert und verfügt über eine integrierte, rechts angeordnete Ventilgarnitur. Einrohrbetrieb ist in Verbindung mit einer Einrohr-Bypass-Armatur möglich. Der Rohrleitungsanschluss erfolgt über zwei untere G 3/4-Außengewinde nach DIN V 3838. Die Vorbereitung für das Buderus-Montagesystem BMSplus.2 erleichtert die Installation. Das mitgelieferte Buderus-Montagesystem-Set FMS.2 (Schnellkonsolen, Schrauben, Dübel) ist für die Wandmontage vorgesehen und erfüllt die Anforderungsklassen 1 und 2 gemäß der VDI-Richtlinie 6036, was eine sichere und stabile Befestigung ermöglicht. Welche Oberflächenbehandlung zeichnet den Heizkörper aus? Eine hochwertige und umweltfreundliche Lackierung gemäß DIN 55900 schützt den Heizkörper. Der erhöhte Korrosionsschutz wird durch eine dreiphasige Fertigung erreicht: Entfettung und Phosphatierung, kataphoretische Tauchgrundierung (nicht bei Seitenteilen und Abdeckgitter) sowie eine anschließende Einbrenn-Pulverlackierung. Die Oberfläche in RAL 9016 verkehrsweiß ist kratz- und schlagfest. Im Heizbetrieb ist der Flachheizkörper emissionsfrei. Wie wird eine effiziente Wärmeleistung und Regelung sichergestellt? Die Wärmeleistung des Heizkörpers ist nach DIN EN 442 geprüft (Prüfstellennummer 1015) und unterliegt einer permanenten Fertigungsüberwachung nach EN-ISO 9001. Werkseitig sind optimierte Einbauventile mit Kunststoff-Schutzkappe integriert, deren kv-Wert auf die spezifische Wärmeleistung abgestimmt und voreingestellt ist. Dies erfüllt die Voraussetzungen für die Förderfähigkeit bezüglich des hydraulischen Abgleichs und führt zu einer optimierten hydraulischen und regelungstechnischen Situation. Die einfache und schnelle Montage eines Fühlerelements (Thermostatkopf) mittels Klemmanschluss ist möglich. In Kombination mit einem Gasfühlerelement ergibt sich über den gesamten kv-Wert-Bereich eine Auslegungs-Proportional-Abweichung von kleiner 1K, was zur Energieeinsparung beiträgt. Dies führt zu einem besseren Regelverhalten und bis zu 5 % Energieeinsparung nach DIN V 4701-10 im Vergleich zu konventionellen Einbauventilen. Technische Daten Typ: 21 Betriebstemperatur max: 110 °C Betriebsdruck max: 10 bar Wärmeleistung bei 75/65/20 °C (Norm): 1005 W Wärmeleistung bei 70/55/20 °C: 810 W Wärmeleistung bei 55/45/20 °C: 510 W Bauhöhe: 500 mm Bautiefe: 66 mm Baulänge: 900 mm Anschluss: 2 untere G 3/4-Außengewinde rechts Der Buderus VC-Profil.2 Typ 21 Flachheizkörper überzeugt durch seine effiziente Wärmeleistung von 1005 W bei 75/65/20 Grad Celsius, die robuste Stahlblechkonstruktion und die werkseitig integrierte Ventiltechnik für eine optimierte Regelung. Die einfache Montage mit dem Buderus-Montagesystem FMS.2 und der erhöhte Korrosionsschutz machen ihn zu einer zuverlässigen Lösung für moderne Heizsysteme. Lieferumfang 1x Buderus VC-Profil.2 Typ 21 Logatrend Flachheizkörper 1x Buderus-Montagesystem-Set FMS.2 (Schnellkonsolen, Schrauben, Dübel) Produktspezifikation Ausführung: VC-Profil.2 Produkttyp: 21 Ventilausführung: U5 Farbe: RAL 9016 Anzahl Befestigungspunkte und Abstandshalter für Anforderungsklasse 2 (VDI 6036): 2 Anzahl Befestigungspunkte und Abstandshalter für Anforderungsklasse 3 (VDI 6036): 2 Anstrichfläche: 3,748 Heizkörperkoeffizient: 5,577 Heizkörperexponent (n): 1,3278 Wärmeleistung bei 75/65/20 °C: 1005 Wärmeleistung bei 70/55/20 °C: 810 Wärmeleistung bei 55/45/20 °C: 510 Wasservolumen: 4,6 Max. Heizwassertemperatur: 110 Max. Heizungsbetriebsdruck: 10 Höhe: 500 Baulänge: 900 Tiefe: 66 Nabenabstand: 50 Heizkörperanschlüsse: 4x G 1/2"p + 2x G 3/4"p
