Fischer Bolzen FBN II galvanisch verzinkt für die Vor- und Durchsteckmontage, bedingt auch für die Abstandsmontage vor der Montage die Sechskant-Mutter in die optimale Position bringen (der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor) beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS Zulassung: ETA-07/0211, ETA-18/0101, DoP No. 0015, DoP No. 0098, DoP No. 0756-CPD-0296, PB III/B-07-444 und GS 3.2/18-082-1-r1 Typ-Bezeichnung: FBN II Bohrernenndurchmesser/max. Nutzlänge Geeignet für Fassadenunterkonstruktionen, Konsolen und Leitern im Außenbereich in Beton C20/25 bis C50/60 ungerissen, auch geeignet für Beton C12/15 und Naturstein mit dichtem Gefüge.

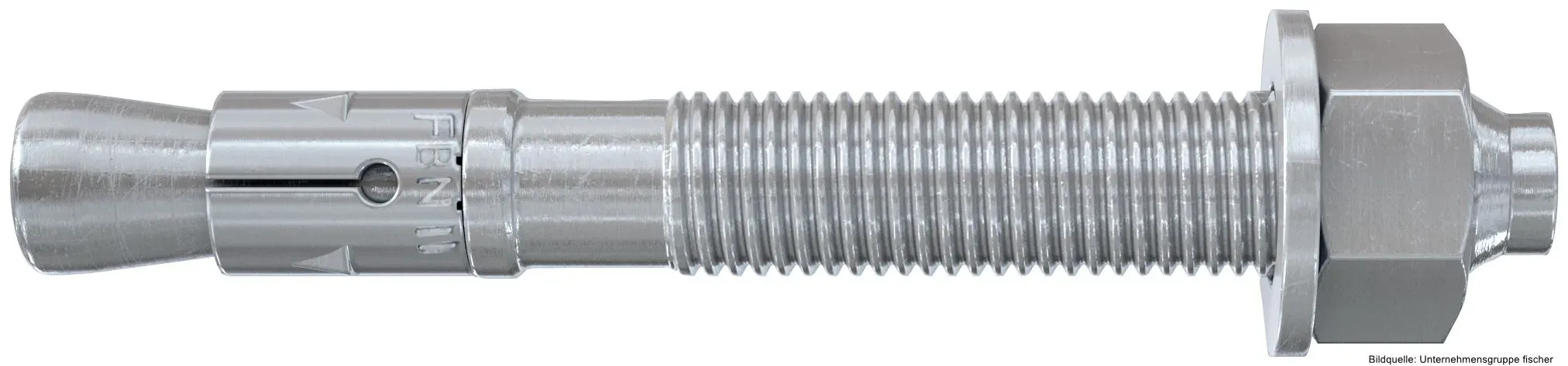

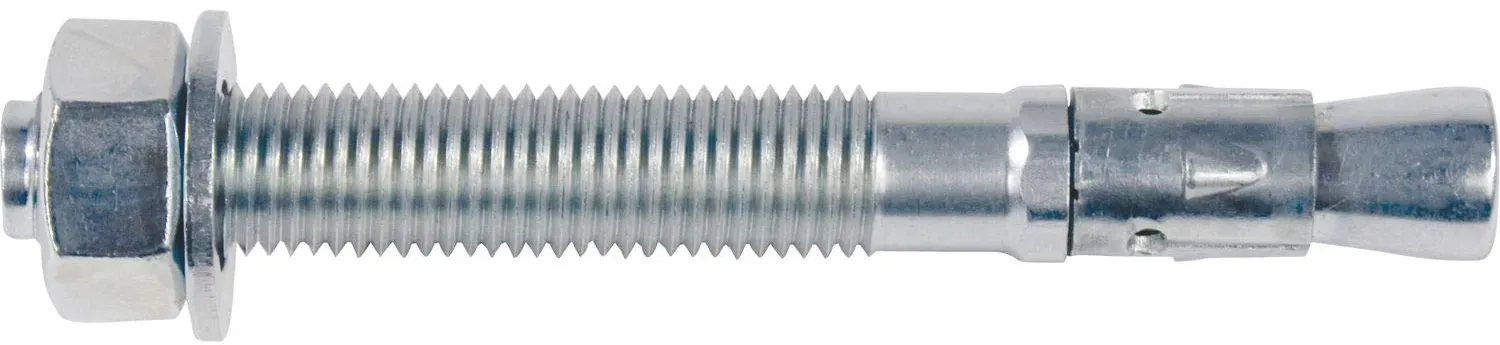

Bolzenanker FBN II 10/160 galvanisch verzinkt von FischerDer fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Kabeltrassen, Konsolen im Innenbereich geeignet. Prüfzeichen / ZulassungenETA - Europäisch Technische Bewertung
Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Kabeltrassen, Konsolen im Innenbereich geeignet.
Eigenschaften • Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt\n• Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität\n• Zudem ist der Anker sehr gut für große Anbauteildicken geeignet\n• Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität\n• Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage\n• Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils Anwendung • Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage \n• Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor) \n• Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand \n• Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung \n• Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS
Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus nicht rostendem Stahl ist der Bolzenanker für Fassadenunterkonstruktionen, Konsolen und Leitern im Außenbereich geeignet. Vorteile Die Stan...
Der fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Kabeltrassen, Konsolen im Innenbereich geeignet.Ankerlänge: 235 mmBohrernenndurchmesser: 10 mmGewindemaß (mm): 10 mmMaterial: Galvanisch verzinkter StahlPrüfzeichen / Zulassungen: ETA - Europäisch Technische BewertungVerpackungsvariante: FaltschachtelGewinde: M10 x 196 mmGewinde: M10Installationsdrehmoment: 30 NmKopfprägung: TMax. Dicke des Anbauteils: 160 mmMax. Nutzlänge hef,stand./hef,min.: 160 / 170 mmMin. Bohrlochtiefe bei Durchsteckmontage: 228 mmSchlüsselweite: 17 mmU-...
