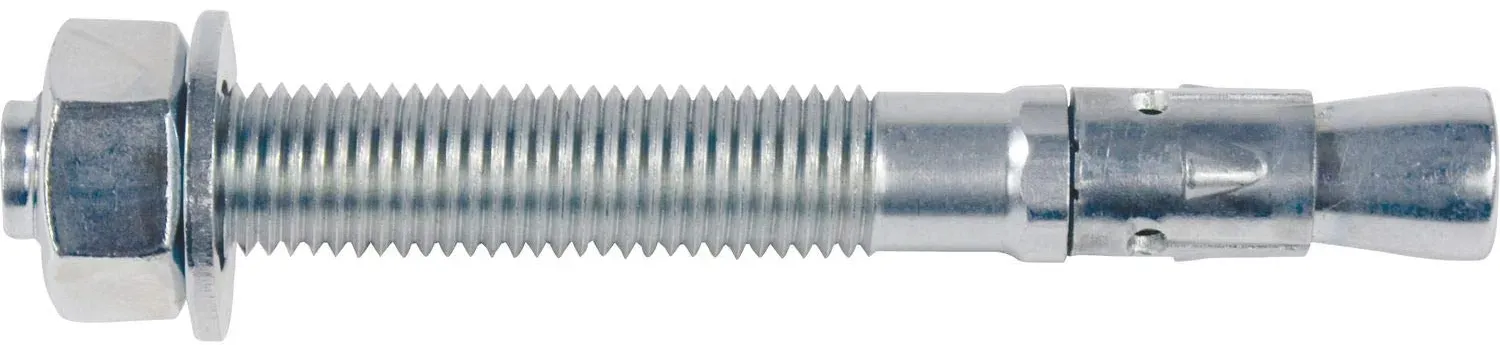

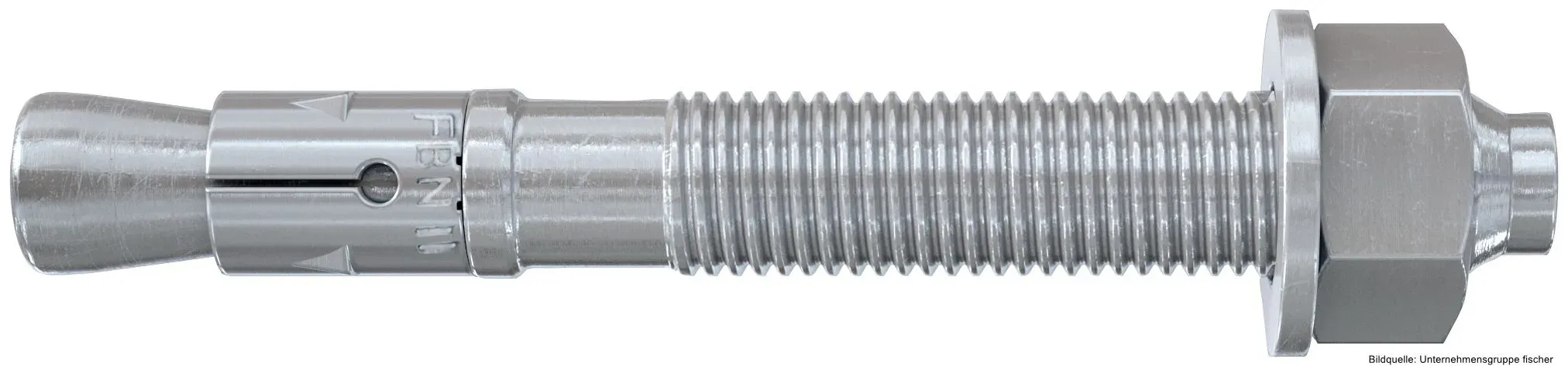

Fischer Bolzenanker FBN II 12/140 20 Stück

Post/DHL, UPS, GLS, DPD, Hermes

Fischer Bolzen FBN II galvanisch verzinkt für die Vor- und Durchsteckmontage, bedingt auch für die Abstandsmontage vor der Montage die Sechskant-Mutter in die optimale Position bringen (der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor) beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS Zulassung: ETA-07/0211, ETA-18/0101, DoP No. 0015, DoP No. 0098, DoP No. 0756-CPD-0296, PB III/B-07-444 und GS 3.2/18-082-1-r1 Typ-Bezeichnung: FBN II Bohrernenndurchmesser/max. Nutzlänge Geeignet für Fassadenunterkonstruktionen, Konsolen und Leitern im Außenbereich in Beton C20/25 bis C50/60 ungerissen, auch geeignet für Beton C12/15 und Naturstein mit dichtem Gefüge.

Post/DHL, UPS, Andere

Zertifizierung:Europäische Technische Bewertung Option 7 für ungerissenen Beton (ETA-07/0211)Druckzonentauglich, bauaufsichtlich zugelassenAnwendungsbereich:Zur Befestigung von: Stahlkonstruktionen, Geländern, Konsolen, Leitern, Kabeltrassen, Maschinen, Treppen, Toren, Fassaden, Fensterelementen, Holzkonstruktionen u. ä.Der Wert td bezieht sich auf Durchsteckmontage bei Standard Klemmstärke.Bohr ø(mm): 10d1(mm): 10Form: FBNIIGewinde: M10hef min. Verankerung(mm): 50L(mm): 106Material: StahlOberfläche: verzinkt-blautd min. Bohrlochtiefe(mm): 98tfix Nutzlänge max.(mm): 30Marke: FischerGröße(mm): 10/ 30/106Inhaltsangabe (ST): 50

Post/DHL, GLS, Spedition

Bolzen FBN II galvanisch verzinkt - FBN II 12/140 / M 12 x 189 / 236

Andere

Allgemeine Beschreibung Der FISCHER FBN II 12/140/236 Bolzenanker ist eine kostengünstige und flexible Befestigungslösung für ungerissenen Beton. Er eignet sich hervorragend für die Befestigung schwerer Lasten wie Stahlkonstruktionen, Geländer, Konsolen, Treppen und Maschinen. Mit seiner galvanisch verzinkten Oberfläche bietet er zusätzlichen Korrosionsschutz und ist ideal für Anwendungen im Innenbereich. Technische daten Material: Stahl Oberfläche: galvanisch verzinkt Gewinde: M12 Nutzlänge max.: 140 mm Dübellänge: 236 mm Bohrdurchmesser: 12 mm Bohrlochtiefe bei Durchsteckmontage: 225 mm Max. zu befestigende Dicke: 30/45 mm Gewindelänge: 189 mm Schlüsselweite: 19 mm Verankerungstiefe: 65 mm Maximale Belastung Beton: 1260 kg Gewicht: 3,841 kg Abstand zu den Kanten: 70 mm Dicke des Untergrunds: 120 mm Achsabstand: 70 mm Kompatibilität und Zubehör Geeignet für: Beton C20/25 bis C50/60, ungerissen Auch geeignet für: Beton C12/15 und Naturstein mit dichter Struktur Empfohlene Verwendung des Setzwerkzeugs für Bolzenanker FABS (Artikel-Nr. 077937) bei Serienmontage Installation Vor der Montage die Sechskantmutter in die optimale Position bringen (ca. 3 mm aus der Mutter herausragend) Beim Anziehen wird der Bolzen in den Spreizring gezogen und dehnt sich gegen die Wände des Bohrlochs aus Die Kopfmarkierung ermöglicht eine einfache Kontrolle des Ankers Anwendung Stahlkonstruktionen Geländer Konsolen Leitern Kabeltrassen Maschinen Treppen Tore Fassaden Weitere Informationen Zertifizierung: Europäische Technische Bewertung Option 7 für ungerissenen Beton (ETA-07/0211) Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten, was die Anzahl der Befestigungspunkte reduziert Der Einschlagzapfen schützt das Gewinde vor Beschädigungen Feuerwiderstandsklasse: R 120

International, Post/DHL, Andere, Versand nach CH, Versand nach A

Einfache Montage durch wenige Hammerschläge und minimalen Schlupf Einschlagzapfen schützt Gewinde vor Beschädigungen, das spart Zeit beim Montieren und Demontieren Mit dem langen Gewinde werden Bauteiltoleranzen ausgegliche, zudem ist der FBN II für Abstandsmontagen geeignet, dies erhöht die Flexibilität Mit der Standardverankerungstiefe erreicht der FBN II höchste Tragfähigkeit , das bedeutet: weniger Befestigungspunkte und kleinere Ankerplatten Wird die reduzierte Verankerungstiefe genutzt, verringert das die Bohrlochtiefe und vereinfacht die Montage

Post/DHL, UPS, GLS, DPD

Eigenschaften • Die Standardverankerungstiefe erreicht höchste Tragfähigkeiten. Dadurch werden weniger Befestigungspunkte und kleinere Ankerplatten benötigt\n• Die reduzierte Verankerungstiefe verringert die Bohrlochtiefe. Dies vermindert den Montageaufwand und erhöht die Flexibilität\n• Zudem ist der Anker sehr gut für große Anbauteildicken geeignet\n• Das lange Gewinde ermöglicht den Ausgleich von Bauteiltoleranzen und Abstandsmontagen und erhöht so die Flexibilität\n• Wenige Hammerschläge und der minimale Anzugsschlupf sorgen für eine spürbar einfache Montage\n• Der Einschlagzapfen schützt das Gewinde vor Beschädigungen und sorgt so für ein zeitsparendes Montieren und Demontieren des Anbauteils Anwendung • Der FBN II ist geeignet für die Vor- und Durchsteckmontage. Bedingt auch für die Abstandsmontage \n• Vor der Montage die Sechskant-Mutter in die optimale Position bringen. (Der Einschlagzapfen steht ca. 3 mm aus der Sechskant-Mutter hervor) \n• Beim Aufbringen des Drehmoments wird der Konusbolzen in den Spreizclip gezogen und verspannt diesen gegen die Bohrlochwand \n• Die Kopfprägung ermöglicht eine einfache Kontrolle der Verankerung \n• Bei Serienmontage empfehlen wir die Verwendung des Bolzenanker-Setzwerkzeugs FABS

International, Post/DHL, UPS, Spedition, Versand nach CH, Versand nach A

fischer Bolzenanker FBN II 12/140

International, Post/DHL, Andere, Versand nach CH, Versand nach A

Speziell konzipiert für Anwendungen in trockenen und nicht verschmutzten Umgebungen Ab M8 ist es möglich, die doppelte zertifizierte Verankerungstiefe je nach Dicke des zu befestigenden Elements auszunutzen oder zu gewährleistende Lasten Die hervorragende Zugfestigkeit im ungerissenen Beton ermöglicht weniger Befestigungspunkte und somit Platten mit kleineren Abmessungen Das lange Gewinde ermöglicht die Fixierung von Objekten unterschiedlicher Dicke und ermöglicht eine beabstandete Installation, die auch eine Ausrichtung außerhalb der Lotlinie ermöglicht

DPD

Bolzenanker FBN II 12/140 galvanisch verzinkt von FischerDer fischer Bolzenanker FBN II ist ein Stahlanker für wirtschaftliche Befestigungen in ungerissenem Beton. Dank des langen Gewindes und der zwei Verankerungstiefen ist der fischer Bolzenanker FBN II besonders flexibel einzusetzen. Neben der Vorsteck- und der Durchsteckmontage ist der Bolzenanker auch für die Abstandsmontage geeignet. In der Ausführung aus galvanisch verzinktem Stahl ist der Bolzenanker für Geländer, Kabeltrassen, Konsolen im Innenbereich geeignet. Prüfzeichen / ZulassungenETA - Europäisch Technische Bewertung

Post/DHL, Hermes

Farbe & Material Farbe , Mehrfarbig,
