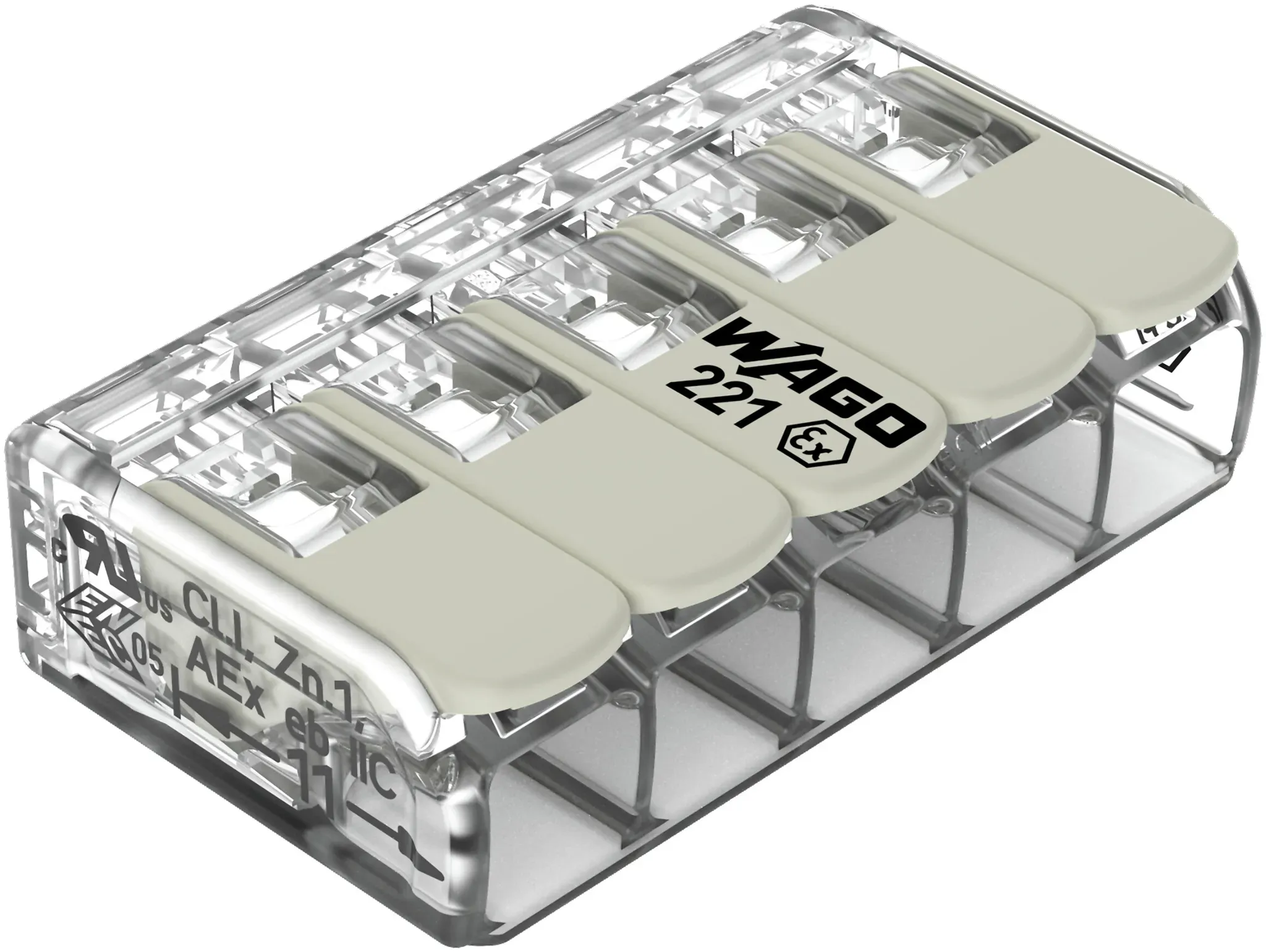

WAGO Compact-Verbindungsklemme bis 4 mm2 5-Leiter 1 St. 221-485

Post/DHL, DPD

Verbindungsklemme mit Hebeln für alle Leiterarten für Anwendungen Ex e max. 4 mm2 5 Leiter Gehäusefarbe transparent Betriebstemperatur max. 105 °C 4,00 mm2 transparent Verbindungsklemme mit Hebeln Serie 221 mit Hebel Die Verbindungsklemme mit Hebeln hat die Artikelnummer 221-485 und ermöglicht einen einfachen und sicheren Anschluss. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes: Die Verbindung unterschiedlicher Leiterarten übernimmt die praktische Verbindungsklemme der Serie 221 schnell und sicher. Für den Leiteranschluss werden bei dieser Verbindungsklemme mit Hebeln Abisolierlängen von 11 mm benötigt. Bei diesem Produkt wird die CAGE CLAMP®-Technologie verwendet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die Abmessungen sind in Breite x Höhe x Tiefe (30 x 8,4 x 18,6) mm. In Abhängigkeit von der Leiterart ist die Verbindungsklemme mit Hebeln für Leiterquerschnitte von 0,2 mm2 bis 4 mm2 gemacht. Die Verbindungsklemme mit Hebel aus der Serie 221 besticht durch ihr innovatives Design für verschiedene Leitungsquerschnitte. Die WAGO-Klemme mit Hebel ist dadurch ein unverwechselbares Markenzeichnen in der elektrischen Verbindungstechnik. Die flachen Hebel, die sich nahtlos in den Grundkörper der 221 einfügen, wirken im geschlossenen Zustand wie aus einem Guss und sind sauber in jedem Gehäuse zu positionieren ohne störende Kanten. Durch die breite Bauform der einzelnen Hebelglieder, sind diese perfekt werkzeuglos zu betätigen für komfortables Verbinden der Leiter. Das transparante Gehäuse zeigt die robuste Technik und ermöglicht die sofortige Sichtkontrolle für den normativ korrekten Kontakt eindrähtiger, mehrdrähtiger und feindrähtiger Leiter. Die Klaviaturoptik der Hebel stellt eine perfekte Kombination der funktionellen und ästhetischen Verbindungstechnik " Made by WAGO" dar. Dieses Produkt ist für bestimmte Ex-Anwendungen geeignet (siehe Produktdatenblatt). Technische Informationen Marke Wago Produkttyp Steckklemme Serie Installationstechnik, Produktgruppe 7, Serie 221 Anzahl der Klemmstellen 5 Nennquerschnitt 0,2..4 mm2 Mit Betätigungshebeln ja Farbe farblos Transparent ja Nennspannung 440 V Nennstrom 24,5 A Geeignet für Massivleiter ja Geeignet für flexible Leiter ja Geeignet für mehrdrahtige Leiter ja Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse 0,14..4 mm2 Leiterquerschnitt starr (ein-/mehrdrähtig) 0,2..4 mm2 AWG-Bereich 12..24

Post/DHL

Verbindungsklemme mit Hebeln; für alle Leiterarten; für Anwendungen Ex e; max. 4 mm2; 5 Leiter; Gehäusefarbe transparent; Betriebstemperatur max. 105 °C; 4,00 mm2; transparentVerbindungsklemme mit Hebeln Serie 221 mit HebelDie Verbindungsklemme mit Hebeln hat die Artikelnummer 221-485 und ermöglicht einen einfachen und sicheren Anschluss. Von der Sprechanlagenverdrahtung bis zum Anschluss eines Elektroherdes: Die Verbindung unterschiedlicher Leiterarten übernimmt die praktische Verbindungsklemme der Serie 221 schnell und sicher. Für den Leiteranschluss werden bei dieser Verbindungsklemme mit Hebeln Abisolierlängen von 11 mm benötigt. Bei diesem Produkt wird die CAGE CLAMP®-Technologie verwendet. Mit dem CAGE CLAMP® Universalanschluss steht Ihnen eine zuverlässige und wartungsfreie Anschlusstechnik zur Verfügung, um sämtliche Leiterarten mithilfe einer Käfigzugfeder anzuschließen. Es ist keine Vorbehandlung der Leiter notwendig, beispielsweise durch das Aufcrimpen von Aderendhülsen. Die

Post/DHL, UPS, Trans-o-Flex, Spedition

WAGO 221-485 Verbindungsklemme flexibel: 0.20-4mm2 starr: 0.20-4mm2 Polzahl: 5 Transparent, Weiß

Post/DHL

Verbindungsklemme mit Hebeln; für alle Leiterarten; für Anwendungen Ex e; max. 4 mm2; 5 Leiter; Gehäusefarbe transparent; Betriebstemperatur max. 105 °C; 4 mm2; transparent Ihre Vorteile: Einfache Handhabung: Hebel auf, Leiter rein, Hebel zu Als 2-, 3- und 5-Leiter-Klemmen erhältlich Komfortabler Leiteranschluss von 0,14 bis 4 mm2 Installation von ein-, fein- und mehrdrähtiger Leiter Zeitersparnis für Installateure und Gerätehersteller Schnelle Installation von Geräten mit höherem Leistungsbedarf Sichere Verlegung langer Leitungen mit größeren Leiterquerschnitten Befestigungsadapter für normgerechte Installation Arbeitsspannungen von 275 V bzw. 440 V Individuelle Fixierungen möglich ATEX (Ex 2 II G), / IECEx (Ex eb IIC Gb) Zone 1, 2 IECEX (Ex eb IIC Gb), American Ex (AEx eb IICGb) / Class 1, Zone 1

Post/DHL, DPD

COMPACT-Verbindungsklemme für alle Leiterarten für Anwendungen Ex e Einfache Handhabung: Hebel auf, Leiter rein, Hebel zu Als 2-, 3- und 5-Leiter-Klemmen erhältlich Komfortabler Leiteranschluss von 0,14 bis 4 mm2 Installation von ein-, fein- und mehrdrähtiger Leiter Zeitersparnis für Installateure und Gerätehersteller Schnelle Installation von Geräten mit höherem Leistungsbedarf Sichere Verlegung langer Leitungen mit größeren Leiterquerschnitten Befestigungsadapter für normgerechte Installation Arbeitsspannungen von 275 V bzw. 440 V Individuelle Fixierungen möglich ATEX (Ex 2 II G), / IECEx (Ex eb IIC Gb) Zone 1, 2 IECEX (Ex eb IIC Gb), American Ex (AEx eb IICGb) / Class 1, Zone 1 Sicherheitshinweis 1: Die zulässige Arbeitsspannung der Klemme mit Adapter (440 V oder 275 V) ist abhängig von der Einbauweise. Sicherheitshinweis 2: Nur in Verbindung mit Befestigungsadapter (WAGO 221-501) zugelassen. Die Klemmen sind in ein Gehäuse einzubauen, das den Anforderungen einer anerkannten Zündschutzart nach EN 60079-0, Abschnitt 1 oder EN 60079-31 entspricht. Beim Einbau der Klemmen in ein Gehäuse der Zündschutzart erhöhte Sicherheit "eb" nach EN 60079-7 müssen die Luft- und Kriechstrecken nach Tabelle 2 dieser Norm eingehalten sein. Bezüglich des Einsatzes von Zubehör siehe Punkt 1. Die Klemmen sind sowohl in Gruppe II als auch in Gruppe I einsetzbar, da die Normenanforderungen in diesem Fall identisch sind. Die Verwendung dieser Komponente erfordert eine neue Bewertung durch eine benannte Prüfstelle.

Andere

Überblick Für Ex-Anwendungen
